Breakout MP3 SparkFun WT2003S

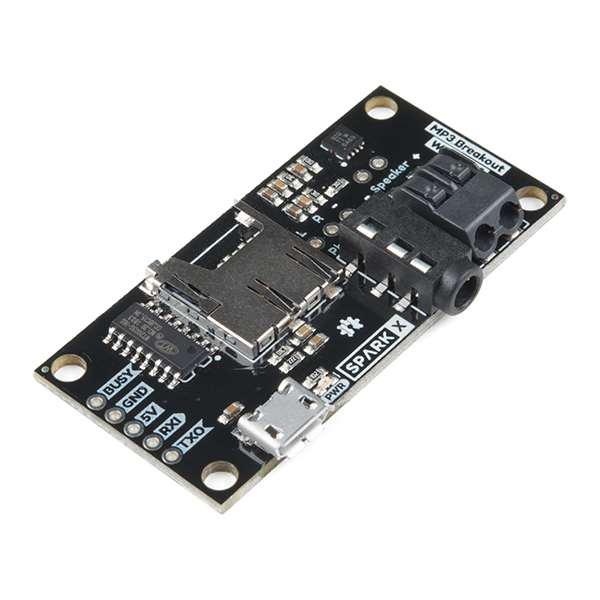

Cu placa breakout SparkFun WT2003S poti reda fisiere MP3 de pe un card SD. Pentru asta ai nevoie sa incarci fisierele pe cardul SD, sa conectezi boxele si sa trimiti cateva comenzi printr-o conexiune seriala. De fiecare data cand vrei sa redai un MP3, aceasta placa se va ocupa mai departe - de exemplu, poti construi un ceas cu alarma ce reda muzica ta preferata sau poti pune la cale o farsa elaborata cu mesaj vocal de intampinare.


Pentru stocarea fisierelor MP3 ce urmeaza a fi redate mai tarziu se foloseste un card microSD, apoi o mufa stereo, de 3.5mm, de casti, ori o iesire de boxa poke-home ca sa lansezi undele audio in lumea inconjuratoare. In paralel, chip-ul WT2003S se ocupa de interfata SD (prin SPI) si de docodarea formatului MP3. In plus, amplificatorul de 1.4W, TPA2005D1, integrat, este pentru redarea melodiilor cu volum ridicat. Nu in ultimul rand, WT2003S ofera si o interfata la cardul SD cu doar un cablu micro USB ca sa poti adauga MP3-uri noi fara sa indepartezi cardul. Toate aceste caracteristici se gasesc pe o placa de circuit cu o singura fata pentru un montaj simplu.


Mai ai nevoie de:


• Placa breakout WT2003S
• Conexiune seriala (Arduino, convertor FTDI, etc.)
• Boxa ori casti
• Un card SD cu muzica ta preferata

Specificatii:


• Circuit decodor MP3, WT2003S, cu acces USB la soclul microSD (pana la 32GB) si decodare MP3
• Acces la continutul cardului microSD prin cablul micro USB, prin WT2003S, pentru schimbarea fisierelor
• Suporta carduri SD de pana la 32GB
• Comenzi usoare pentru MP3 player, bazate pe conexiunea seriala, pentru redare/pauza, stop, anteriorul/urmatorul si ajustari de volum
• Controlul volumului pe 32 de nivele
• Dispozitivul poate fi alimentat prin conectorul micro USB
• Un conector poke-home permite solidificarea temporara a conexiunii boxei fara lipire
• Amplificator mono, clasa D, de 1.4W, integrat, bazat pe TPA2005D1
• Tensiunea de operare: 3.3V
• Consum: 40mA in asteptare; 40mA in redare prin casti la orice volum; 150mA-300mA cu boxa externa de 8Ω, la volum maxim

Linkuri:


• Schema
• Fisierele Eagle
• Libraria Arduino
• Fisa WT2003S
• Fisa TPA2005D1
• Libraria completa Arduino pe GitHub
• Firmware si fisiere de constructie hardware pe GitHub

​
