Serial TFT LCD - 3.2" with Touchscreen (uLCD-32PTU-GFX)

Serial TFT LCD - 3.2" with Touchscreen (uLCD-32PTU-GFX)

µLCD-32PTU este un modul compact de afisare ce are o multime de caracteristici, gata sa devina interfata grafica (GUI) pentru proiectul dumneavoastra sau interfata controller pentru diverse aplicatii.

Modulul are la baza procesorul PICASO ce are la baza un motor grafic optimizat denumit EVE (Extensible Virtual Engine). Pentru a se adapta la o gama variata de aplicatii, modulul LCD prezinta foarte multe facilitati hardware si software.

µLCD-32PTU este o combinatie dintr-un ecran LCD 3.2 "(240x320), un amplificator audio, difuzor, conector pentru carduri micro SD, suport pentru baterii Li-PO, port de intrare/iesire GPIO, inclusiv I2C si serial COMMS.

Atentie! Modulul se poate comuta in modul "SGC" prin schimbarea firmware-ului. Pentru a schimbarea firmware-ul aveti nevoie de un conector FTDI special.

Dimensiuni:56.32 x 92.19 x 15.9mm.

Caracteristici:

• Rezolutie VGA 240 x 320, RGB 65K culori naturale, ecran TFT cu ecran tactil integrat pe 4 fire.

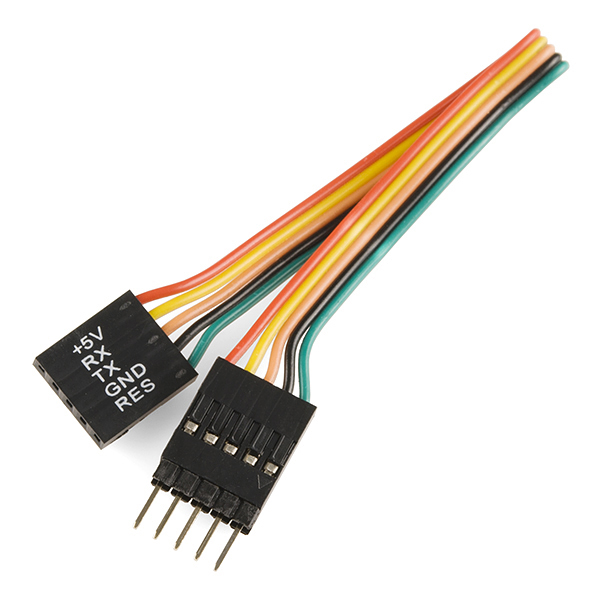

• Interfata simpla cu 5 pini:
  • VCC, TX, RX, GND, RESET
• Memorie Flash de 14 KB pentru stocare cod si memorie SRAM de 14KB pentru variabile, sau 14KB de spatiu comun si variabile de program.
• 2 porturi seriale (COM0, COM1), interfata TTL cu viteze de 300 la 600K
• O interfata I2C (Master)
• 8 Timere de 16 biti cu rezolutie de 1 milisecunda
• 13 Pini de I/O pentru uz general. Suporta transfer paralel de date pe 8 biti
• Adaptor de card micro-SD pentru stocare multimedia si data logging. Suport pentru carduri HC mai mari de 4GB
• Sistem de fisiere FAT16
• Suport pentru baterie Litiu Polimer, cu circuit de incarcare si circuit de comutare automat
• Pin audio PWM dedicat
• Amplificator audio on-board cu un difuzor de 8Ω pentru generare de sunet si redarea fisierelor WAV
• Afiseaza imagini color, animatii, icoane si clipuri video
• Suporta toate fonturile Windows
• Header de expansiune cu 30 de pini
• Tensiune de alimentare: 4.0 - 5.5 V
• Suprafata de vizualizare: 48.60 x 64.80mm
• 4 gauri pentru montare de 2.7mm
