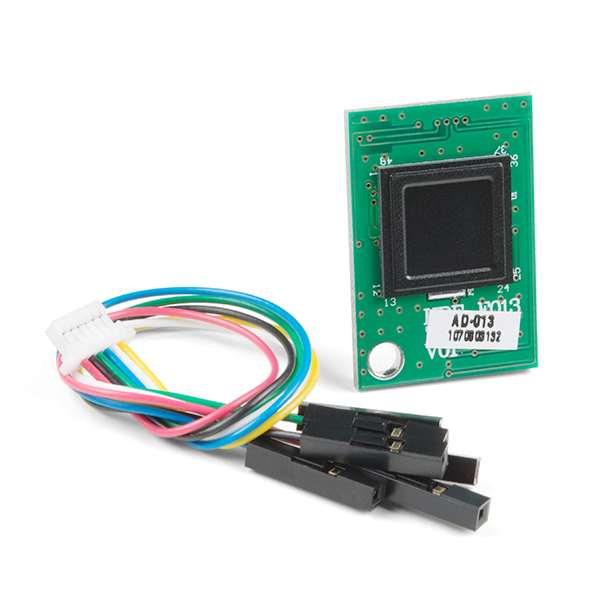

Modul cititor amprente capacitiv AD-013

Cititoarele de amprente sunt disponibile deja de multi ani pentru consumatori iar, pe masura trecerii timpului, vor continua sa evolueze. Astfel, modulul cititor de amprente capacitiv AD-013 de la ADH-Tech combina citirea amprentei cu microcontrolerul, in timp ce ofera o interfata UART pentru functionare simpla. AD0013 se diferentiaza de alte cititoare de amprente prin abilitatea de a citi imaginea amprentei dupa tabloul de pixeli, livrand semnale inalte sau joase catre convertorul A/S si procesorul digital, apoi catre interfata periferica seriala pentru citirea datelor.


Microcontrolerul integrat utilizeaza un algoritm de amprentare care iti permite sa folosesti comenzi SOC de microcontroler prin UART ca sa operezi modulul ca un registru de amprente, sa potrivesti operatiuni si multe altele.


Modulul AD-013 are o rezolutie de 508dpi, un timp de recunoastere sub 0.6 secunde si poate stoca pana la 40 sabloane de calitate inalta. Spre deosebire de alte scannere de amprenta, aceasta versiune include un cablu de interfata cu iesire male, cu 6 pini, care se ataseaza la portul de conexiune pentru o instalare mai usoara.


Specificatii:


• 160x160 Pixeli
• ADC integrat pentru digitizarea imaginilor
• Interfata UART
• Criptare date
• Timp redus de citire

Inclus in pachet:


1. 1x Cablu de interfat

Linkuri:


• Schema
• Ghid de comenzi si operatiuni
• Fisa produsului
• Manual microcontroler SOC
• Diagrama conectorului
• Unealta demo

​
