Actuator liniar de sarcina medie Glideforce MD122012

Acest model de actuator liniar de sarcina medie, 12V, poate ridica sarcini de pana la 100 kgf (225 lbs ori 1000 N) si poate suporta sarcini statice de pana la 450 kgf (1000 lbs ori 4500 N). Are o viteza maxima de 14.7 mm/s fara sarcina si 10.4 mm/s la sarcina maxima. Comutatoarele de limitare de la fiecare capat fac actuatorul usor de controlat de-a lungul intregului interval de miscare. Axul isi mentine pozitia cand nu este alimentat. Modelul de actuator liniar de sarcina medie Glideforce MD122012 are o cursa de 12 inch si vine cu potentiometru fara feedback.

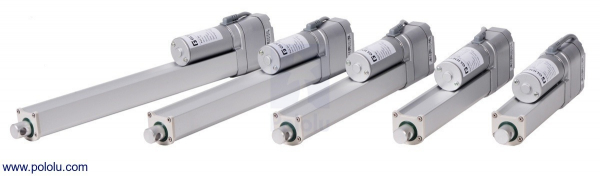

Seria de actuatori liniari Glideforce de sarcina medie, de la Concentric International (anterior cunoscut ca Iowa Import-Export), din care face parte si modelul de actuator liniar de sarcina medie Glideforce MD122012, are motoreductoare de 12V DC ce folosesc un surub de ghidaj pentru a misca axul inainte si inapoi de-a lungul lungimii sale. Toti actuatorii din aceasta categorie au cutia de vitee redusa la 20:1, cu toate componentele metalice, ceea ce le permite miscarea sarcinilor de pana la 100 kgf [225 lbs sau 1000 N], avand o viteza maxima intre 1.0 si 1.5 cm/s, in functie de sarcina. Axul isi mentine pozitia char si atunci cand nu este alimentat si supus sarcinilor statice de pana la 450 kgf [1000 lbs sau 4500 N]. Cele doua comutatoare de limitare opresc motorul in siguranta la oricare dintre capetele intervalului sau, in timp ce integreaza diode care ii permit sa inverseze directia dupa ce atinge un punct limita la inversarea tensiunii de alimentare. Actuatorii au carcasa din aluminiu si un tub de extindere, iar intreaga carcasa este sigilata pentru protectie impotriva prafului si apei (evaluata la IP65).

Specificatii:


• Lungimea nominala a cursei: 30.5 cm
• Lungimea actuala a cursei: 30 cm
• Lungimea la retractare: 40.5 cm (intre orificiile de montaj)
• Lungimea extinsa: 70.5 cm (intre orificiile de montaj)
• Greutate: 1.35 kg
• Raport de transmisie: 20:1
• Curent la 12 V, fara sarcina: 1.1 A
• Curent la 12 V, sarcina maxima: 4.6 A
• Curent de repaus la 12V: 14 A(1)
• Viteza liniara la 12V, fara sarcina: 1.47 cm/s
• Viteza liniara la 12V, sarcina maxima: 1.04 cm/s
• Forta liniara maxima la 12 V: 102kg(2)
• Ciclu de utilizare maxim: 25%(3)
• Include comutatoare de limitare
• Temperatura minima de operare: -25.0 °C
• Temperatura maxima de operare: 65 °C
• Rating IP: IP65(4)
• Aceasta versiune nu are potentiometru de feedback

Note:
(1)Reprezinta curentul maxim de varf atunci cand se porneste un actuator stationar. Acesti actuatori nu sunt destinati pentru a intra in repaus si, astfel, nu intra in repaus atat timp cat se respecta rating-ul sarcina maxima.
(2)Acesta este o evaluare de sarcina dinamica. Actuatorul este evaluat sa suporte 453.60kg cand nu se misca.
(3)Sau un minut de operare continua in patru minute.
(4)Protectie totala impotriva prafului, rezistent la apa.

Linkuri:


• Pagina producatorului
• Fisa actuatorilor liniari MD Glideforce

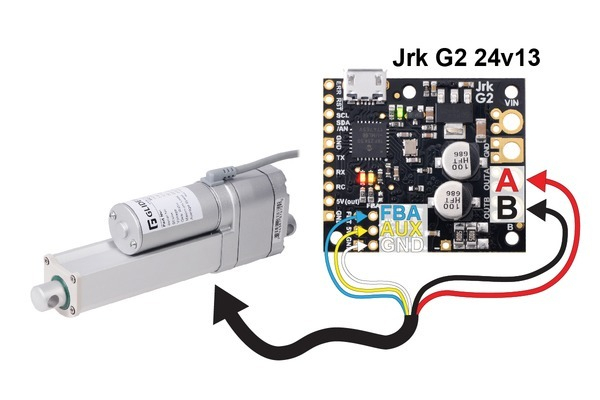

• Setarile Jrk G2 24v13 pentru actuatorii liniari MD
