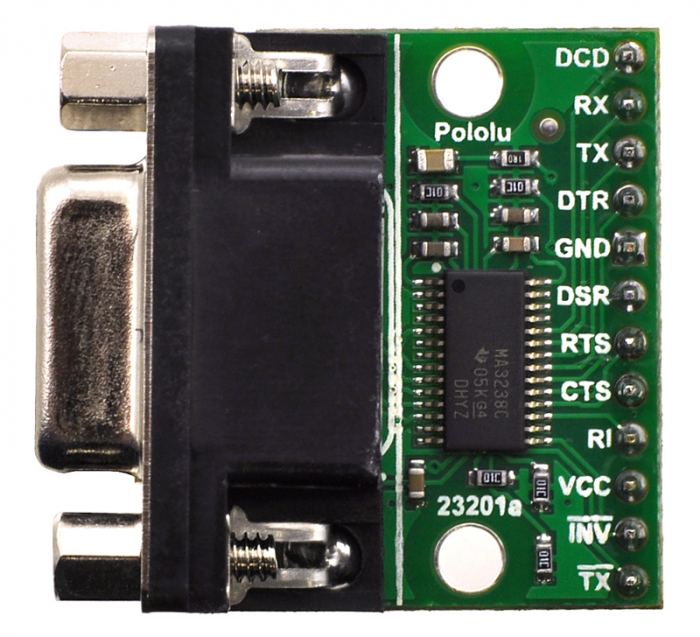

Adaptor serial Pololu 23201a complet asamblat

Daca vrei sa accesezi toate functiile portului serial de la computerul tau, poti sa te bazezi pe acest adaptor serial Pololu 23201a complet asamblat, care permite conectarea circuitelor tale de 3-5.5 V logici la un port COM, operand la tensiuni mai inalte si negative (EIA-232, similar cu vechiul standard RS-232).

Adaptorul este disponibil complet asamblat, cu pinii terminatiei tata orientati in jos pentru utilizarea cu placile de prototipare si placile breadboard. Practic, acest adaptor este o placa breakout destinata MAX3238 de la Texas Instruments si se deosebeste de competitori prin cele cinci drivere si cele trei receptoare, oferind acces la toate cele opt linii de semnal de pe un conector DB9 (al noualea pin este impamantarea). Acest lucru inseamna ca, in afara comunicatiei standard, seriale, proiectul tau poate folosi si toate liniile de handshaking precum si liniile de stare. Chiar daca nu le folosesti in scopul lor implicit, vei gasi convenabila posibilitatea de resetare a procesorului tau folosind una dintre liniile extra. O linie de detectare a conexiunii ofera proiectului tau optiuni aditionale ca raspuns la o conexiune fizica cu un port serial.

Intreaga conectivitate vine intr-un pachet compact, de doua ori mai mic decat conectorul DB9. Primii noua pini de pe adaptorul serial corespund cu cei noua pini de pe conectorul DB9 cu port COM. Pinii aditionali sunt pentru tensiunea de alimentare logica, pinul de detectare a conexiunii seriale si pentru versiunea inversa a liniei de transmitere (ce poate fi utila atunci cand ai o intrerupere declansata la marginea pozitiva pe care vrei sa o declansezi ca raspuns la inceputul bitului de start). Liniile TX si RX sunt etichetate din perspectiva computerului, astfel ca pinul TX transmite datele prin computer si trebuie conectat la intrarea de receptie a proiectului tau.

Specificatii:

• Dimensiune placa: 33 x 31 mm incluzand conectorul
• Standardele seriale: TIA/EIA-232-F si ITU v.28
• Drivere: 5
• Receptoare: 3
• Conector: DB9 mama
• Niveluri tensiune date I/O: 3 - 5.5 V
• Viteza maxima date: 250 kbps
• Curent de alimentare: 2 mA
