SparkFun modul alimentare USB-C (Qwiic)

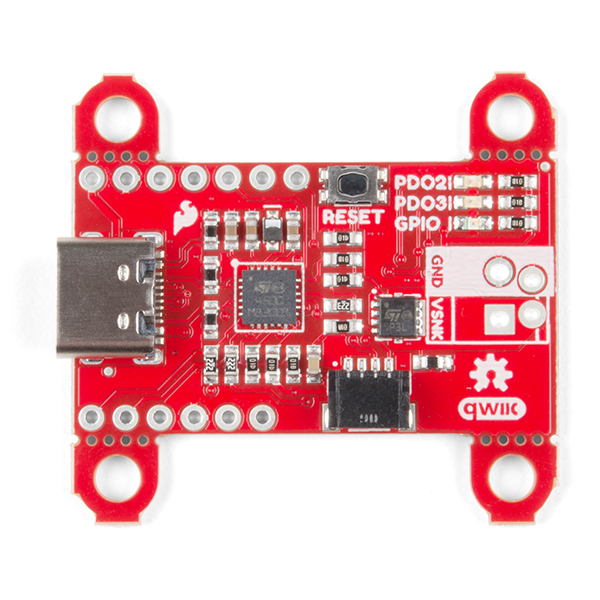

Cu SparkFun modul alimentare USB-C (Qwiic) poti adauga un management eficient al distribuirii puterii in proiectul tau. Spre deosebire de adaptoarele traditionale care ofera o gama larga de curenti dar voltajul ramane fixat la 5V, conexiunea USB-C de la modulul de alimentare SparkFun atinge tensiuni mai inalte, tipic intre 5-20V si pana la 100W putere.


SparkFun modul alimentare USB-C (Qwiic) utilizeaza un controller de sine statator pentru negocierea cu adaptoarele de putere care sunt astfel comutate la tensiuni mai inalte decat 5V. Se utilizeaza acelasi adaptor de putere in diferite proiecte in loc de mai multe adaptoare ce ofera tensiuni de iesire diferite. Placa este, de asemenea, parte a sistemului de conectare Qwiic de la SparkFun astfel ca nu trebuie sa lipesti nimic pentru o instalare usoara.


Modulul beneficiaza de standardul de alimentare folosind un controller de sine statator de la STMicroelectronics, si anume STUSB4500 cu tehnologia USB pentru dispozitivele de destinatie. Implementeaza un algoritm propriu ca sa permita negocierea unui contract de livrare a puterii cu o sursa fara sa necesite un microcontroller extern, desi vei avea nevoie de un microcontroller pentru configurarea placii. Profilurile PDO sunt configurate intr-o memorie non-volatila integrata.


Controllerul suporta mare parte a negocierii puterii si ofera o cale simpla de configurare peste I2C. Pentru configurarea placii vei avea nevoie de o magistrala I2C. Sistemul Qwiic inlesneste conectarea placii de alimentare SpakFun la un microcontroller. In functie de aplicatia la care lucrezi, poti, de asemenea, sa faci conexiunea la magistrala I2C prin orificiile placate pentru SDA si SCL.


Specificatii:

• Interval tensiune de intrare si iesire:5-20V
• Curent de iesire: pana la 5A
• Trei profiluri configurabile de livrare a puterii
• Auto-run Type-C si USB PD controller de destinatie
• Certificare USB Type-C rev 1.2 si USB PD rev 2.0 (TID #1000133)
• Monitorizare tensiune VBUS integrata
• Drivere de poarta cu comutare VBUS (PMOS) integrate

Linkuri:


• Schema
• Fisierele Eagle
• Ghid de conectare
• Fisa STUSB4500
• Libraria Arduino
• Fisierele hardware GitHub
