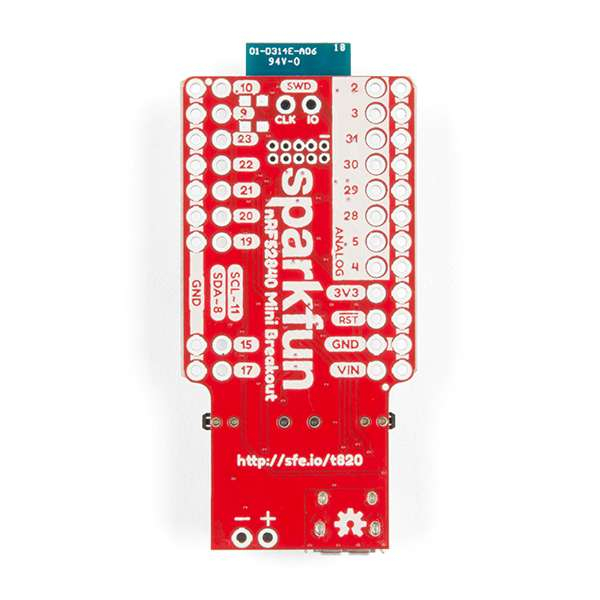

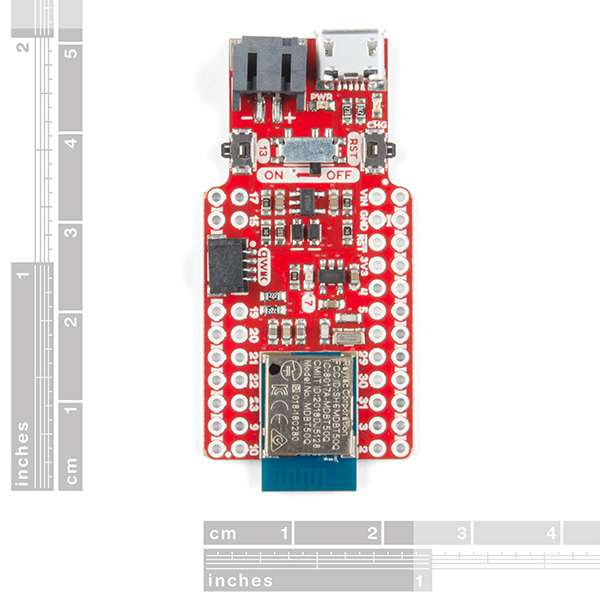

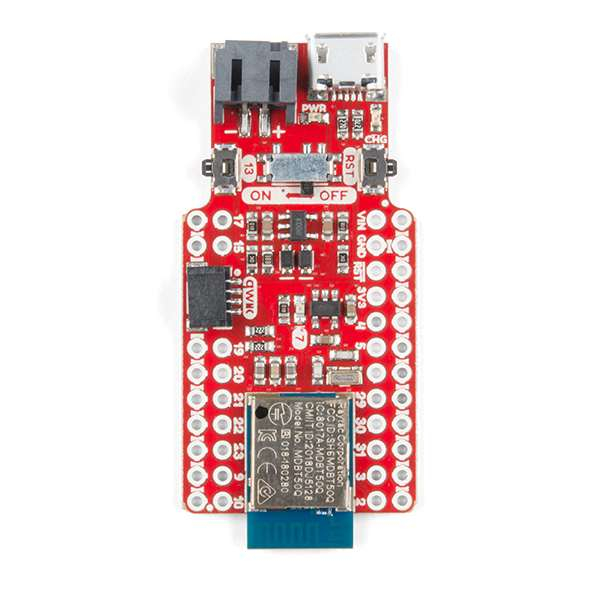

Placa de dezvoltare SparkFun Pro nRF52840 Mini cu Bluetooth

SparkFun Pro nRF52840 Mini este o placa breakout si de dezvoltare pentru nRF52840 de la Nordic Semiconductor - o combinatie puternica intre un procesor ARM Cortex-M4 si un modul radio Bluetooth de 2.4GHz. Cu nRF52840 in centrul proiectului tau, vei avea acces la o lista nesfarsita de posibilitati de proiect intr-un pachet incredibil de mic.

Placa mini de dezvoltare pentru nRF52840 separa majoritatea pinilor I/O critici, inclusiv GPIO si pe cei necesari pentru putere in timp ce mentine o amprenta mica ce aproape se potriveste cu cea de la Arduino Pro Mini (exceptie facand partea acoperita de conectorul Qwiic). Vine cu o interfata USB (folosind suportul USB nativ al nRF52840) ce poate fi utilizata la programare, putere si comunicare cu chipul, fiind astfel utilizabila in orice scop (UART, I2C, SPI) ca in cazul Arduino Pro Mini.

Pro nRF52840 Mini are un modul Raytac MDBT50Q-P1M care conecteaza nRF52840 la o antena de urmarire, potriveste circuitul integrat intr-o amprenta aprobata de FCC si include o multime de mecaniste de decuplare si cronometrare necesare, de altfel, pentru un design nRF52840 simplu. De asemenea, pe placa este inclus un incarcator de baterie LiPo, un conector Qwiic, un comutator On/Off, un comutator de resetare si un buton LED pentru utilizator.

Placa vine pre-programata cu un bootloader USB. Poti dezvolta programe pentru procesorul Cortex-M4 al nRF52840 folosind Arduino, Circuit Python sau C (utilizand SDK-ul nRF5 de la Nordic) si poti incarca programul compilat printr-un USB serial sau interfata mass storage.

Specificatii:

• Procesor ARM Cortex-M4 cu FPU
• 1MB memorie Flash interna – pentru program, SoftDevice si stocarea fisierelor
• 256kB memorie RAM interna – pentru stiva si gramada
• Modul radio de 2.4GHz integrat
• Suport pentru Bluetooth Low Energy (BLE) – pentru periferice si/sau dispozitiv BLE central
• Suport pentru Bluetooth 5 – Mesh Bluetooth
• Suport pentru ANT – daca vrei sa transformi dispozitivul intr-un monitor al ritmului cardiac sau de exercitii fizice
• Suport pentru protocol RF al Nordic – daca vrei sa comunici in siguranta cu alte dispozitive Nordic
• Suport pentru toate perifericele I/O de care ai nevoie
• USB – ca sa transformi nRF52840 intr-un dispozitiv USB mass-storage, sa folosesti o interfata CDC (USB serial) si multe altele
• UART – interfete seriale cu suport pentru controlul fluxului hardware
• I2C – interfata de magistrala bi-directionala cu 2 fire, preferata de toti
• SPI – daca preferi interfata seriala cu mai mult de 3 fire
• Convertoare analogic-la-digital (ADC) – opt pini de pe nRF52840 Mini suporta intrari analogice
• PWM – pentru cronometrare pe orice pin, adica suport PWM pentru controlul LED-urilor sau a servomotoarelor
• Real-time clock (RTC) – urmareste secundele si milisecundele, cu suport pentru deep-sleep cronometrat
• Multiplexarea perifericelor – aproape orice pin suporta oricare dintre functiile de mai sus

Linkuri:

• Schema
• Fisierele Eagle
• Ghid de cablare
• Fisa produsului (MDBT50Q)
• Codul sursa pentru bootloader
• Nordic nRF5 SDK
• Arduino Core pentru placile nRF
• Port nRF CircuitPython
• Fisierele GitHub

​
