Acest

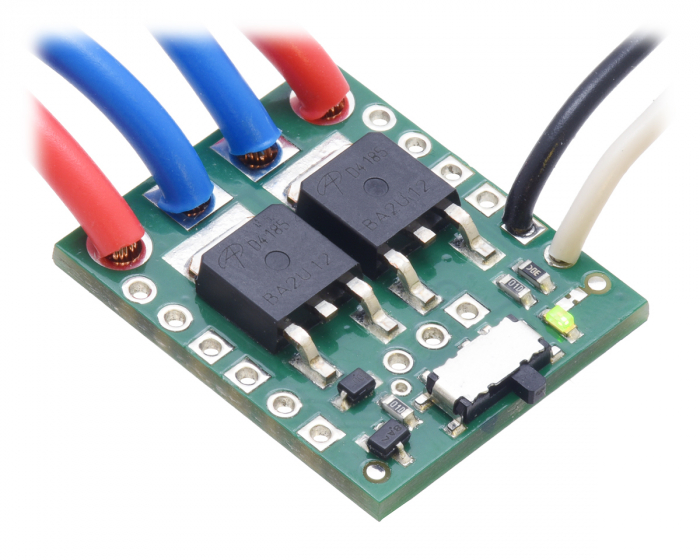

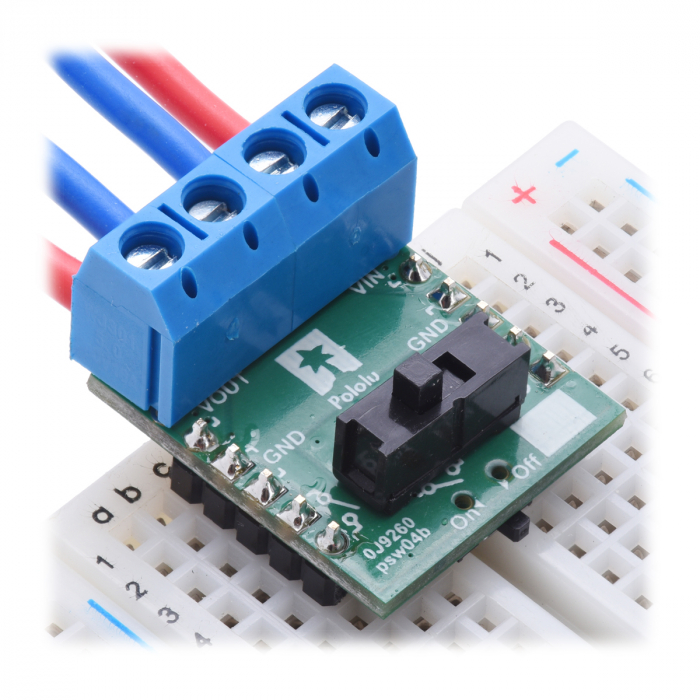

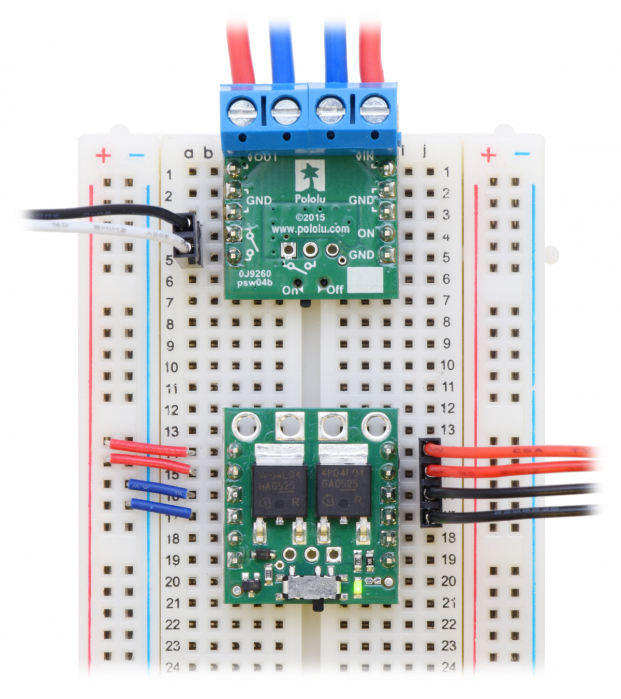

comutator Pololu HP MOSFET, mare, glisant, protectie tensiune inversa este un modul compatibil cu placile breadboard si vine ca o solutie la comutatoarele de putere care ocupa mult spatiu. Foloseste un comutator glisant pentru controlul unui MOSFET de parte inalta ce poate livra curent continuu de pana la 16 A, la 4.5 V - 40 V. Placa are protectie la tensiune inversa si inlesneste controlul MOSFET-ului cu un comutator extern sau iesirea digitala a unui microcontroller.
Modulul

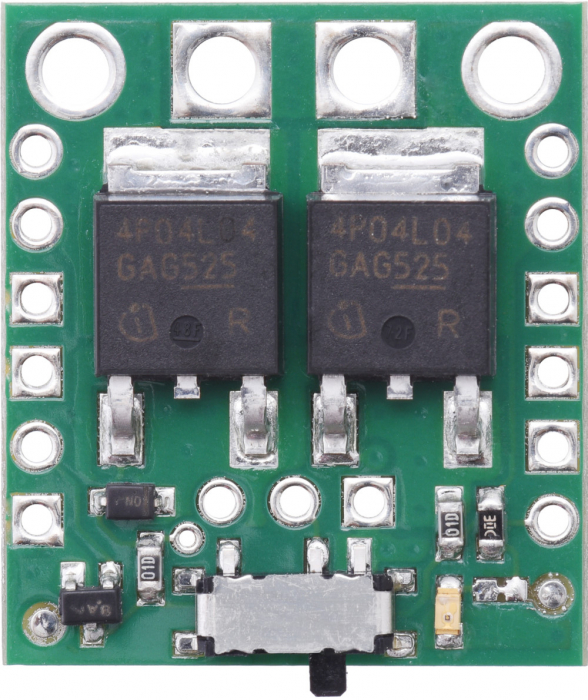

comutator Pololu HP MOSFET, mare, glisant, protectie tensiune inversa vine implementat ca o pereche de MOSFET-uri cu canal P, configurate ca un comutator de parte inalta avand protectie la tensiune inversa si fiind controlat de un comutator cu glisare. Datorita faptului ca curentul principal nu trece prin comutatorul mecanic de control, poate fi utilizata o varietate de comutatoare. De exemplu, un comutator cu glisare sau de tip maneta poate fi montat in mod convenabil pe un panou de control cu fire subtiri spre acesta, in timp ce calea puterii principale poate fi mai scurta si poate avea fire mai groase.
Comutatoarele tactile sau butoane cu apasare pot fi, de asemenea, utilizate pentru aplicatiile de comutare de moment. Spre deosebire de comutatoarele de putere Pololu, cu buton de apasare, care isi pot pierde starea la deconectarea si reconectarea puterii, la comutatoarele MOSFET cu glisare, starea de dirijare este determinata doar de comutatorul fizic de control (sau un semnal aplicat la pinul “ON”), independent de puterea aplicata placii. Acest lucru le face mai potrivite in aplicatiile cu putere intermitenta.
Atentie! Nu folositi acest comutator pentru oprirea curentului de urgenta ori deconectari de siguranta similare in cadrul aplicatiilor unde oprirea esuata a curentului poate duce la raniri sau deterioarea proprietatii.
Specificatii:

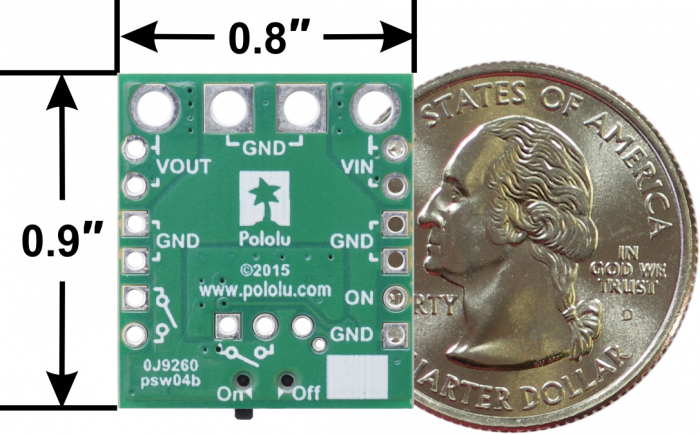

- Dimensiuni: 20 x 23 x 4 mm(1)
- Greutate: 2.6 g(2)
- Curent maxim: 16 A(3)
- Tensiunea minima de operare: 4.5 V
- Tensiunea maxima de operare: 40 V(4)
- Protectie la tensiune inversa: Da
