Breakout Pololu conector USB 2.0 tip-C

Breakout Pololu conector USB 2.0 tip-C este o placa simpla, pentru putere, date USB 2.0, configurare si pini laterali ai unui conector USB tip-C la o spatiere de 2.54mm, compatibila cu placile perfboard, placile breadboard fara lipire si conectorii de 2.54mm. Rezistorii pull-down ai canalului de configurare inlesnesc utilizarea prizei intr-o aplicatie cu consum mare de putere. Conectorul USB tip-C substituie o gama larga de conectori USB existenti. Este reversibil si poate servi atat ca gazda USB cat si ca dispozitiv USB, permitand conectarea oricarui capat al cablului la o priza cu orice parte in sus si suporta negocierea puterii crescute (pana la 20V si 5A), precum si utilizari alternante ale firelor interfetei USB.

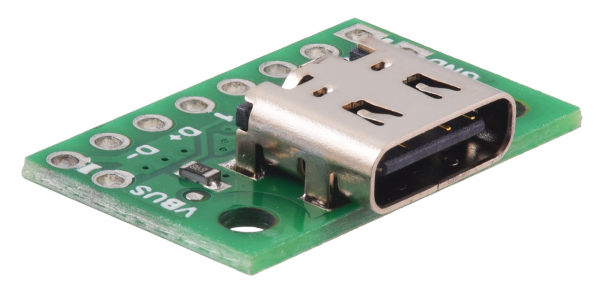

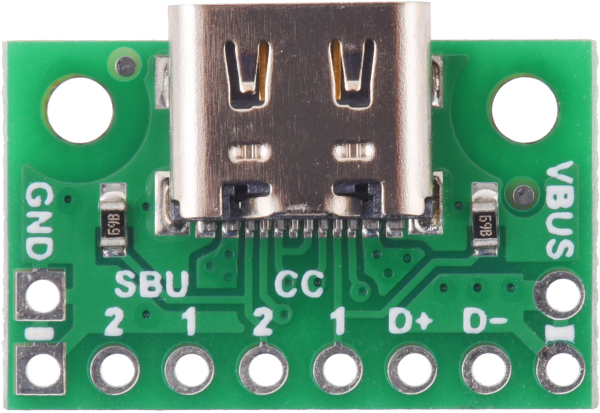

Cei 16 pini cu spatiere ingusta ai conectorului USB tip-C complica utilizarea intr-un proiect hobby sau constructie de prototip. Placa breakout iti ofera acces la pinii de putere ai conectorului (VBUS si GND), datele diferentiale USB 2.0 (D+ si D-), canalul de configurare (CC) si utilizarea benzii laterale (SBU). Fiecae pin este expus intr-un rand de 1x8, cu spatiere de 2.54mm, alaturi de pini VBUS si GND dubli pentru aplicatiile cu curent inalt.

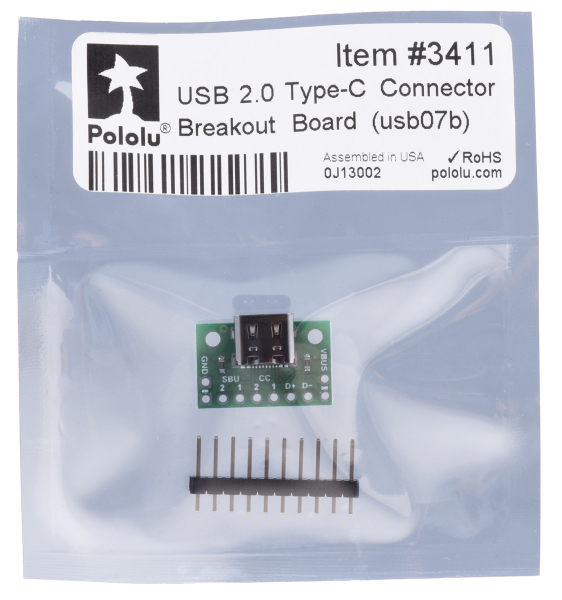

Terminatia tata de 1x10 inclusa poate fi lipita la acesti pini ca sa poti folosi placa impreuna cu modele perfboard standard, placi breadboard fara lipire si conectori de 2.54mm.


Specificatii:

• Dimensiuni: 2 x 1.5 x 0.5 cm
• Greutate: 1g

Linkuri:

• Pagina producatorului
• Schema
• Diagrama
• Modelul 3D
• Ghid de perforare
• Specificatii USB tip-C
