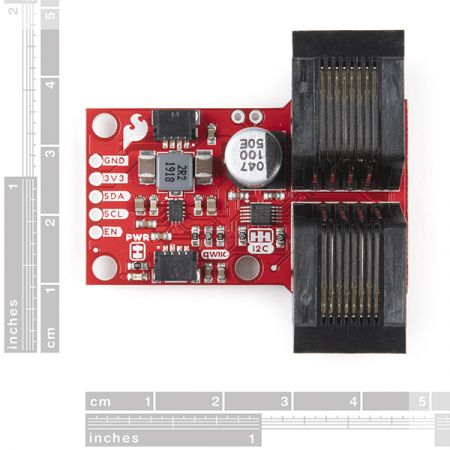

Sparkfun Placa SparkFun QwiicBus - MidPoint

125,00 Lei
Stoc sku: MOD-192
In stoc

Durata de livrare: 1 - 3 zile lucratoare

Limita stoc
Adauga in cos
Cod Produs: 00002769 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 6 Lei pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (0)
Placa SparkFun QwiicBus - MidPoint functioneaza impreuna cu QwiicBus Endpoint si extinde suportul magistralei I2C ca sa poti adauga dispozitive oriunde doresti. QiicBus utilizeaza circuitul integrat PCA9615 de la NXP pentru a transforma cele doua semnale I2C implicite in patru semnale diferentiale - doua pentru SCL si doua pentru SDA. Semnalele diferentiale sunt trimise prin cablurile Ethernet de la conectorul EndPoint catre breakout prin conectorii RJ-45 de pe placa. Semnalizarea diferentiala permite semnalelor I2C sa atinga distante de pana la 30.5 m in timp ce se mentine integritatea semnalului.

Pentru a obtine si mai usor rezultatele, comunicarea se desfasoara exclusiv prin I2C folosind sistemul Qwiic, astfel ca nu trebuie sa lipesti nimic pentru conectarea la restul sistemului. Totusi, ai la dispozitie pinii cu spatiere de 2.54 mm daca trebuie sa folosesti o placa breadboard.

Simplitatea PCA9615 folosita pe placile QwiicBus este caracteristica cea mai atragatoare. Alte metode de comunicare I2C necesita impachetarea comunicari I2C intr-un alt protocol, fie RS-485 sau 1-Wire. Totusi, PCA9615 pastreaza protocolul I2C utilizand un transmitator diferential. Placa SparkFun QwiicBus - MidPoint are si un stabilizator buck, LMR33630, pe care utilizatorii il pot activa pentru cantitati mai mari de curent (pana la 3A@3.3V) la dispozitivele atasate la MidPoint.

Specificatii:
  • Utilizeaza circuitul integrat tampon PCA9615
  • Include stabilziatorul buck, LMR3363, pentru aplicatii de inalta putere
  • Interval tensiune de alimentare I2C: 2.3-5.5V
  • Interval tensiune de alimentare diferentiala: 3-5.5V
  • Interval tensiune de alimentare regulator buck: 3.6-36V
  • Configuratii multiple de putere, in functie de nevoile aplicatiilor
  • 2x Conectori Qwiic
  • 2x Conectori RJ45
