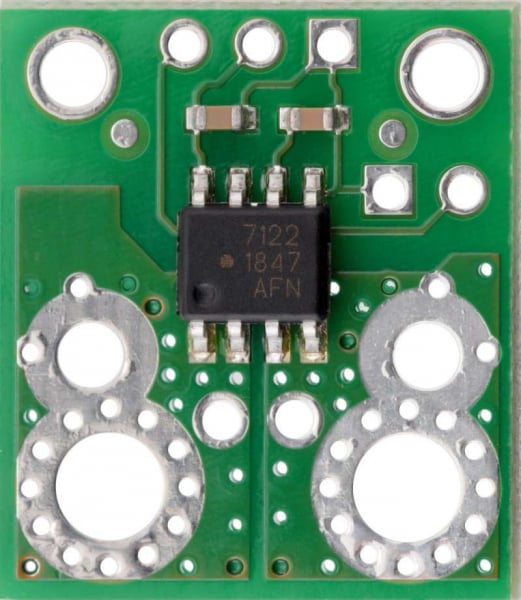

Breakout senzor curent Pololu ACHS-7122 -20A/+20A

​Pololu ACHS-7122 este o placa purtatoare, sau breakout, pentru senzorii de curent liniari ACHS-7121/7122/7123 de la Broadcom, bazati pe efectul Hall. Printre caracteristicile principale ale acestor senzori se enumera:


• Rezistenta interna este, tipic, de 0.7 mΩ, iar placa de circuit este fabricata din 2oz de cupru, astfel ca se pierde foarte putina putere in placa.
• Utilizarea unui senzor cu efect Hall inseamna ca circuitul integrat este capabil sa izoleze electric calea curenta de electronicele senzorului (pana la 3kV RMS), ceea ce permite inserarea senzorului oriunde pe aceasta cale si sa fie folosit in aplicatii ce necesita izolare electrica.
• Latimea de banda, de 80kHz, poate fi scazuta, optional, prin adaugarea unui condensator pe pinii placii marcati cu “filter”.
• Acuratete si fiabilitate inalte: eroarea totala tipica de iesire, de ±1.5% la temperatura camerei, avand calibrarea din fabrica, tensiune de compensatie de iesire foarte stabila si aproape zero histerezis magnetic
• Circuitul integrat de senzor este robust si poate tolera varfuri de curent tranzitoriu de 100ms, pana la 100A.
• Interval mare al temperaturii de operare, intre -40°C si 110°C

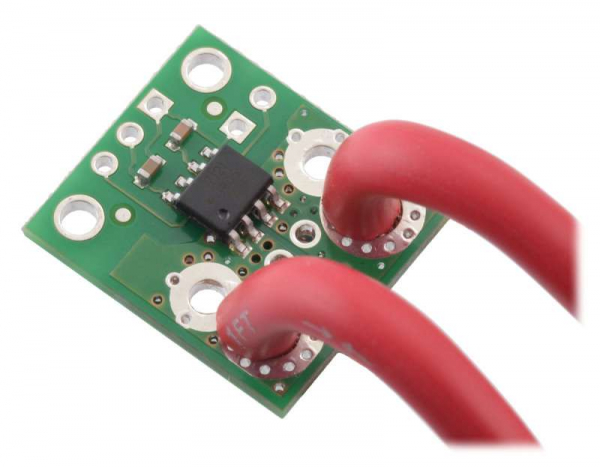

Suporturile placii sunt etichetate si arata directia interpretata ca flux de curent pozitiv prin sageata +i.


Modelul de senzor ACHS-7123 opereaza la 5V si este conceput pentru curent de intrare bi-directional, de la -20A la 20A. Atunci cand Vcc este 5V, tensiunea de iesire este centrata la 2.5V si se schimba cu 100mV per amper de curent de intrare, curentul pozitiv crescand tensiunea de iesire, in timp ce curentul negativ scade tensiunea de iesire.


Placa breakout vine impreuna cu toate componentele necesare montarii la suprafata si o banda de 3x1 de pini de header de 0.1”, nelipita.


Specificatii:


• Detectare curent: 0.100 V/A
• Tensiunea logica minima: 4.5V
• Tensiunea logica maxima: 5.5V
• Curent de alimentare: 15mA
• Versiune: -20A la +20A

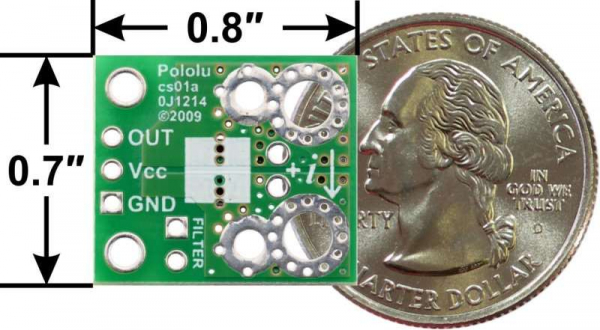

• Dimensiune: 0.7" x 0.8"
• Greutate: 1.1g
