Sparkfun Breakout senzor de curent AC/DC SparkFun ACS723 (curenti mici)

87,00 Lei
Stoc: 7
In stoc

Durata de livrare: 1 zi

Limita stoc
- +
Adauga in cos
Cod Produs: SEN-ELC-18 Ai nevoie de ajutor? 0731 007 832
Adauga la Wishlist Cere informatii
  • Descriere
  • Review-uri (0)

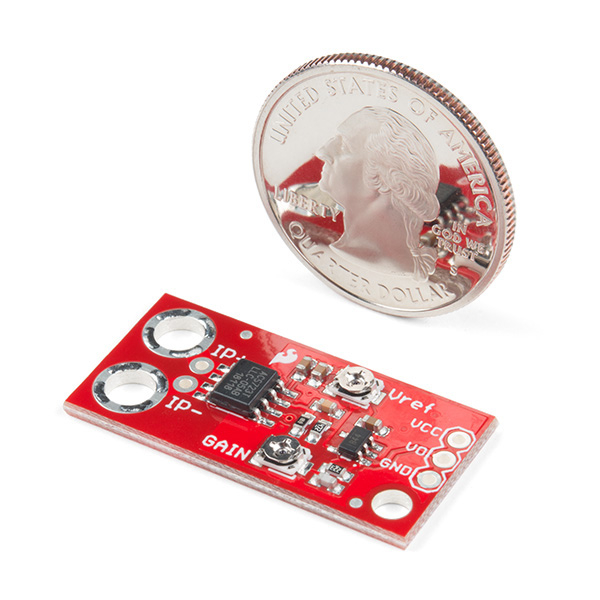

Aceasta este versiunea de intensitate mica a placii breakout senzor de curent de la SparkFun. Este o placa de inalta precizie care foloseste circuitul de senzor ACS723 pentru aplicatii de detectare a curentului alternativ si continuu, de intensitate joasa. ACS723 este un senzor de efect Hall care produce o tensiune relativa la curentul care circula prin pinii IP+ si IP- de pe placa. Avantajul utilizarii unui senzor cu efect Hall consta in faptul ca circuitul detectat si circuitul care citeste senzorul sunt izolate electric, astfel ca, desi Arduino opereaza la 5V, circuitul detectat poate opera la tensiuni AC/DC mai mari.

Placa este capabila sa detecteze curenti de intensitate foarte mica, pana la 10mA, dar si curenti de intensitati mai mari, pana la 5A. Cu toate astea, iesirea fiind analogica, interpretarile vor fi limitate de zgomot si rezolutia ADC. Mai mult, placa este complet izolata electric si isi poate ajusta sensibilitatea (multumita unui ampermetru integrat).

Desi iesirea analogica este ajustabila pana la 80kHz, latimea de banda de pe filtrul de latime al placii breakout a fost stabilita la 20kHz pentru a reduce zgomotul la suprasolicitare. Latimea de banda de 80kHz poate fi recuperata inchizand jumperul JP1 (Bandwidth Select) de pe spatele placii.

De notat ca placa nu a fost creata pentru aplicatii de voltaj inalt cu toate ca chipul a fost evaluat la maxim 2.4kV (ROMS) de izolare.

Specificatii:

  • Foloseste circuitul de senzor ACS723
  • Senzor de efect Hall
  • Masoara curent AC si DC
  • Izolatie electrica completa
  • Detecteza curenti de intensitati intre 10mA si 5A
