Sparkfun Breakout senzor de curent SparkFun ACS724 -5A/+5A

119,00 Lei
Stoc sku: SEN-ELC-24
In stoc

Durata de livrare: In acest moment nu avem o data de sosire.

Limita stoc
Adauga in cos
Cod Produs: 00004398 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 5 Lei pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (0)

Acest senzor de curent este o placa breakout pentru senzorii liniari ACS724 cu efect Hall de la Allegro si are urmatoarele caracteristici-cheie:


  • Senzorul diferential Hall respinge campurile pe mod comun, iar orientarea senzorului, care este relativa la campul magnetic al Pamantului, nu afecteaza masurarea.
  • Rezistenta interna a caii conductive este, de obicei, de 1.2mΩ iar la fabricarea placii de circuit s-a folosit 2oz de cupru, astfel ca se pierde foarte putina putere in placa.
  • Utilizarea unui senzor cu efect Hall inseamna ca circuitul integrat poate izola electric calea curentului de la partea electronica a senzorului (pana la 2.4kV RMS), ceea ce permite senzorului sa fie inserat oriunde pe cale si sa fie folosit in aplicatii ce necesita izolare electrica.
  • Banda larga, de 120kHz, pentru timp de raspuns mai scurt in aplicatiile de control

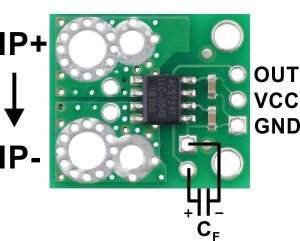

  • Pin de filtrare ce permite utilizatorului sa filtreze iesirea pentru rezolutie imbunatatita la o latime de banda mai mica
  • Circuit digital de compensare a temperaturii care permite acuratete apropiata de nivelul buclei inchise peste temperatura intr-un senzor cu bucla deschisa.
  • Interval al temperaturii de operare de nivel industrial: intre -40°C si 150°C
  • Suporturile sunt etichetate in partea inferioara

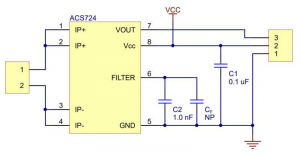

Placa breakout SparkFun ACS724 -5A/+5A este echipata cu ACS724LLCTR-05AB-T, care opereaza la 5V si este conceput pentru curent de intrare bi-directional de la -5A la +5A. Atunci cand Vcc este 5V, tensiunea de iesire este centrata la 2.5V si se schimba cu 400mV per amper de curent de intrare, curentul pozitiv crescand tensiunea de iesire iar curentul negativ scazand tensiunea de iesire.

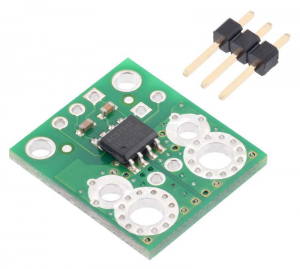

Placa vine asamblata cu toate componentele pentru montajul la suprafata si o banda de 3x1 de pini header cu spatiere de 0.1” care nu este lipita.


Specificatii:


  • Dimensiune: 0.7" x 0.8"
  • Greutate: 1.1g
  • Puterea aparenta: 0.400 V/A(1)
  • Tensiunea logica minima: 4.5V
  • Tensiunea logica maxima: 5.5V
  • Curent de alimentare: 14 mA(2)
  • Versiune: -5A la +5A


Nota:


(1) Cand Vcc este 5V.

(2) Maxim 10mA tipic


Linkuri:








​
