Breakout senzor tensiune Adafruit INA260

Aceasta placa breakout vine ca o solutie completa pentru nevoile tale de detectare a curentului in cadrul proiectelor tale, iar asta pentru ca poate inlocui doua multimetre si o face cu o foarte inalta precizie si flexiilitate. Cu ea poti masura curentul DC inalt sau jos, tensiunea magistralei, dar si sa calculezi automat puterea. Placa face toate astea la intervale de tensiune, curent si temperatura foarte mari, cu peste 1% acuratete, in timp ce livreaza datele intr-un format usor de utilizat peste I2C. De asemenea, functioneaza foarte bine cu orice microcontroler compatibil cu CircuitPython sau Arduino, precum si cu computerele cu o singura placa, precum Raspberry Pi. Este compatibila cu 3V sau 5V logica si poate masura tensiunile la nivel de magistrala pana la +36VDC. Nu se utilizeaza cu tensiuni AC.

Majoritatea dispozitivelor de masurare a curentului opereaza cu anumite restrictii ce limiteaza modul in care pot fi utilizate. Multe sunt doar pentru partea joasa, ceea ce poate cauza inconveniente atunci cand impamantarea se schimba odata cu curentul. Modelul INA219B evita acest lucru masurand pe partea inalta insa trebuie schimbata rezistenta la sunt pentru masurarea intervalelor de curent diferite. INA260 ocoleste aceste limitari si, cu rezistenta la sunt integrata, poate fi utilizat la masurarea a nu mai putin de +36V, la maxim 15A curent continuu pe oricare dintre partile inalta si joasa.


Voltajul de-a lungul celor 2 miliohmi integrati (0.002 Ohm), rezistenta la sunt de 0.1% este masurata de ADC-ul intern de 16 biti, permitand masuratori peste intervalul mare de curent, cu o rezolutie de 1.5mA. (Rezistenta rezistorului este atat de joasa incat unele multimetre o vor inregistra ca scurt.) Intr-o configuratie inalta, masurarea tensiunii la magistrala si calcularea puterii pot fi obtinute precis insa utilizatorii avansati care vor sa masoare tensiunea magistralei intr-o configuratie joasa vor avea nevoie sa taie jumper-ul ce conecteaza V+ la VBUS si sa conecteze pinul VBUS la magistrala de tensiune.

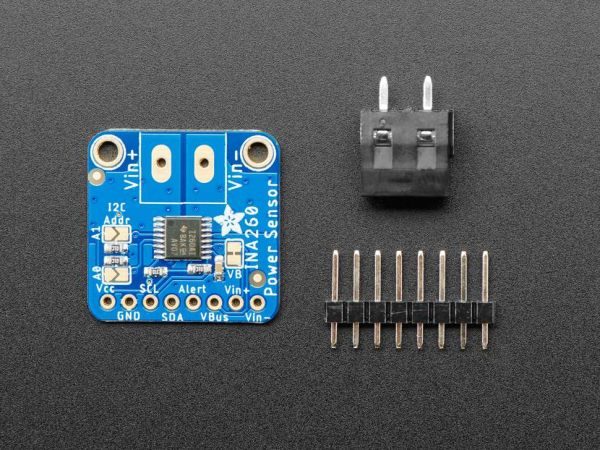

Placa vine complet asamblata cu un bloc terminal de 5.08mm si header. Este necesata putina lipire pentru atasarea header-ului si a blocului terminal.


Specificatii:

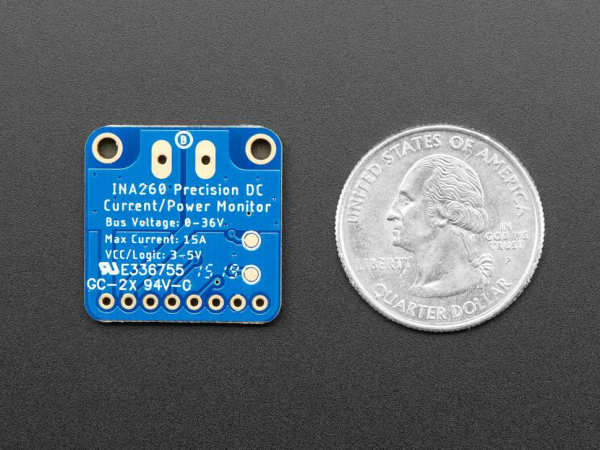

• Dimeniune: 22.9mm x 22.8mm x 2.7mm
• Greutate: 2.0g
