Coulomb Counter - LTC4150

Acesta placa este capabila sa monitorizeze in mod constant consumul de curent al senzorului folosit si poate sa dea un impuls la fiecare Ah consumati. Daca o utilizati in mod eficient cu o baterie complet incarcata, puteti stii intotdeauna exact cat de mult este incarcata.

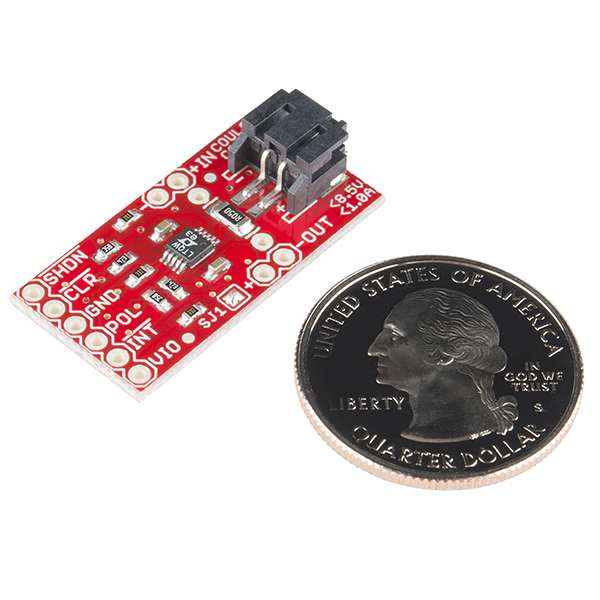

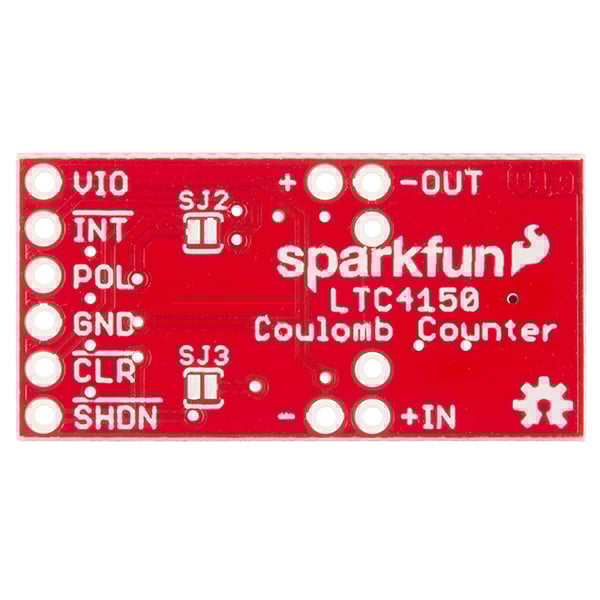

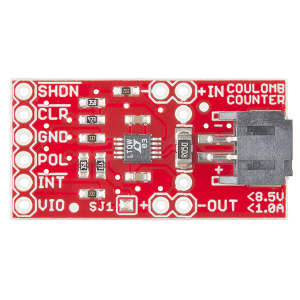

Conectati bateria sau sursa de alimentare la pinii IN sau la conectorul bateriei JST (sunt identice) si pinii OUT la proiect. La celalalt capat al placii Coulomb Counter veti gasi 6 pini. Acestea sunt pinii cu care va veti conecta la microcontroler si includ VIO (Tensiune de intrare), INT (Interrupt), POL (Polaritate), GND (Ground), CLR (Clear), si SHDN (Shutdown). Placa Coulomb Counter trebuie instalata intre sursa de alimentare si circuitul ce urmeaza a fi masurat.

Caracteristici:

• Tensiune de alimentare: 2.7 V - 8.5 V
• Consum curent: 1A
• Indica nivelul de incarcare si polaritatea
• ± 50mV sensibilitate gama de tensiune
• 32.55Hz / V Frecventa Charge Count
• 1.5μA curent de shutdown

Link-uri:

• Schematic
• Fisiere Eagle
• Hookup Guide
• Datasheet(LTC4150)
• GitHub(Codul Exemplu& Design Files)
• Video produs
