Adafruit Senzor de curent INA219 DC - 26V ±3.2A Max

74,00 Lei
Stoc: 0
La comanda

Durata de livrare: In jurul datei de 24/12/2020 vor ajunge 2 bucati in stoc.

Limita stoc
- +
Adauga in cos
Cod Produs: SEN-ELC-11 Ai nevoie de ajutor? 0731 007 832
Adauga la Wishlist Cere informatii
  • Descriere
  • Review-uri (0)

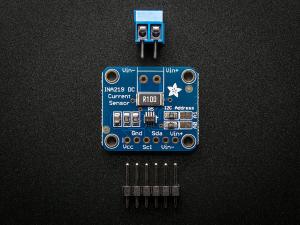

Aceasta placa contine cip-ul INA219B pentru a masura atat tensiunea pe partea superioara cat si curentul DC prin I2C cu o precizie de 1%. Acest chip poate masura pana la 26 VDC, chiar daca este alimentat cu 3 sau 5V.
Un amplificator de precizie masoara tensiunea pe un rezistor de 0.1 ohm. Avand in vedere ca diferenta maxima de intrare a amplificatorului este de ± 320mV asta inseamna ca poate masura pana la ± 3.2A. Cu ADC intern pe 12 biti, rezolutia la aceasta gama de masurare este de 0.8 mA. Cu un gain intern stabilit la div8, curentul maxim este de 400mA ± si rezolutia este 0.1mA.
Kit-ul include o bareta cu 6 pini, precum si un pin cu surub. Utilizarea este simpla. Alimenteaza senzorul la 3 - 5V DC si  conecteaza la cei doi pini I2C la microcontroler-ul dumneavoastră. Conectati apoi sursa de alimentare dorita la VIN + si sarcina la ground la VIN -?

Specificatii:

  • Datasheet INA219B
  • Rezistor de 0.1 ohm 1% 2W
  • Tensiune de pana la + 26V
  • Curent pana la ± 3.2A, cu rezolutie de ± 0.8 mA
  • Dimensiuni: 2.28cm x 2.03cm
  • Placa utilizeaza adresele I2C pe 7-bit adrese 0x40, 0x41, 0x44, 0x45
