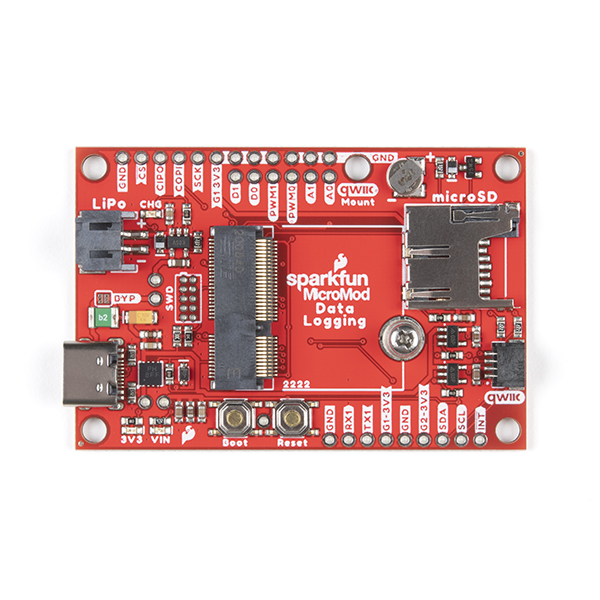

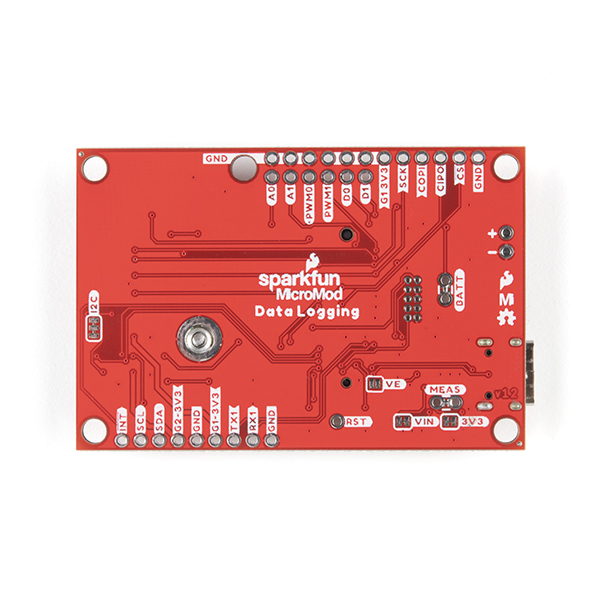

Breakout registrator date SparkFun MicroMod

Placa breakout registrator date SparkFun MicroMod ofera o platforma de inregistrare date de joasa putere, foarte personalizabila, folosind sistemul MicroMod, care permite alegerea procesorului pentru breakout. Modelul expune conexiuni pentru I2C printr-un conector Qwiic sau pini PTH cu spatiere de 0.25 cm alaturi de conexiuni SPI si UART pentru inregistrarea datelor de la dispozitive periferice folosind protocoalele de comunicare corespunzatoare.

Placa breakout registrator date SparkFun MicroMod permite controlul puterii atat la conectorul Qwiic de pe placa cat si la sina de putere de 3.3V dedicati pentru perifericele fara Qwiic, ca utilizatorul sa poata alege cand sa alimenteze perifericele de la care se monitorizeaza datele. De asemenea, placa are si un circuit de incarcare pentru baterii Li-Ion cu o singura celula, precum si un circuit RTC de rezerva, separat, pentru mentinerea puterii la nivelul unui circuit de ceas in timp real de pe placa procesor.

Specificatii:

• Conector MicroMod M.2
• Mufa microSD
• Conector USB-C
• Regulator de tensiune de 3.3V 1A
• Conector Qwiic
• Butoane de boot/resetare
• Circuit de baterie/incarcare de rezerva RTC
• Stabilizatoare independente de 3.3V pentru magistrala Qwiic si suplimente periferice, controlate de pinii digitali de pe placa procesor in scopul activarii modurilor de somn
• Surub Phillips #0 M2.5x3mm

Documentatia placii breakout registrator date SparkFun MicroMod:

• Schema
• Fisierele Eagle
• Ghid de conectare

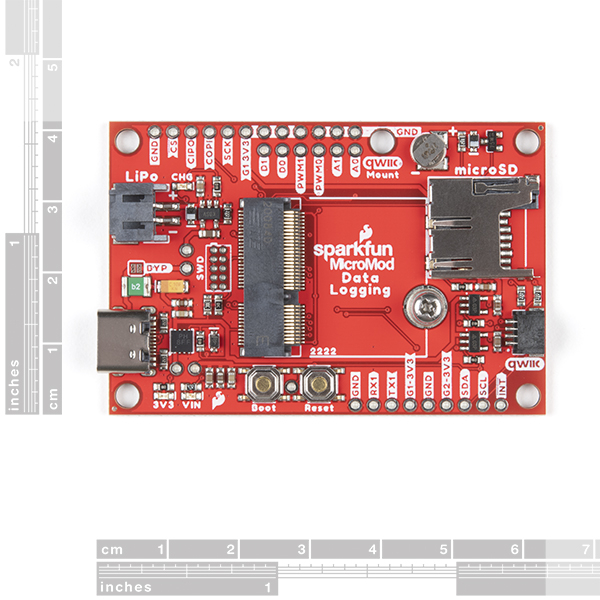

• Dimensiunile placii
• Fisierele GitHub

Documentatia MicroMod:

• Ghid introductiv MicroMod
• Proiectarea cu MicroMod
• Pagina informativa MicroMod
• Forumuri MicroMod
