Encoder Pololu conector lateral, 12CPR, 2.7 - 18V

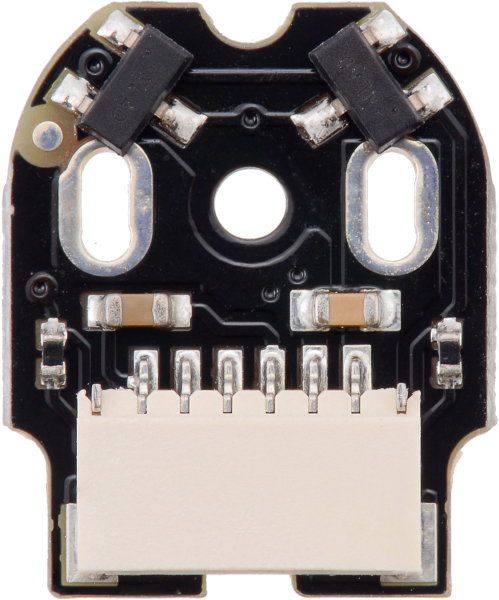

Pololu codificatori cuadratura, conector lateral, 12CPR, 2.7 - 18V include doua placi senzor cu efect Hall si doua canale, precum si doua discuri magnetice cu 6 poli ce pot fi utilizate pentru adaugarea codificarii in cuadratura la doua motoare electrice miro-metal cu axuri extinse in spate (motoarele si cablurile nu sunt incluse in acest kit). Placa de codificare detecteaza rotatia discului magnetic si ofera o rezolutie de 12 CPR a axului motorului, incluzand marginile la ambele canale. Pentru calculul CPR al axului de iesire de la cutia de viteze, se multiplica raportul de transmisie cu 12.

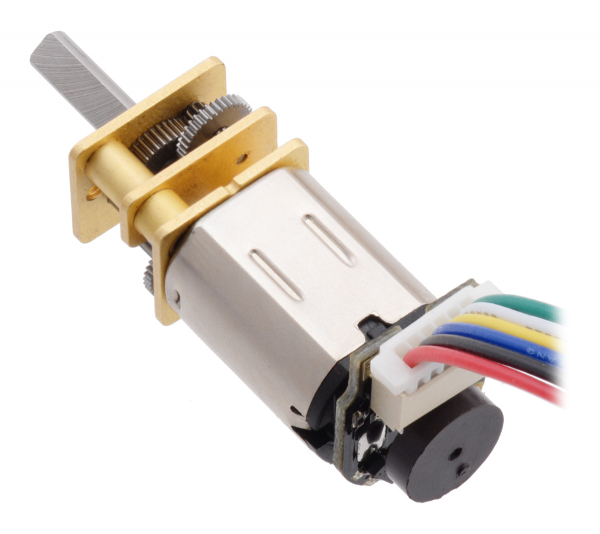

Aceasta solutie compacta de codificare se potriveste in sectiunea transversala de 12 x 10 mm a motoarelor pe trei din patru parti si se extinde cu 4.2 mm peste marginea celei de-a patra parti.

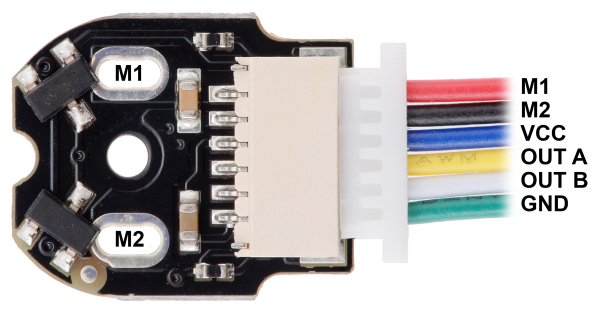

Pololu codificatori cuadratura, conector lateral, 12CPR, 2.7 - 18V include un conector JST de tip SH,lateral, tata, cu 6 pini.


Nota: Acest sistem senzor este destinat utilizatorilor obisnuiti cu instalarea codificatorilor fizici si functioneaza numai cu motoarele electrice micro-metal cu ax-spate extins.


Specificatii:

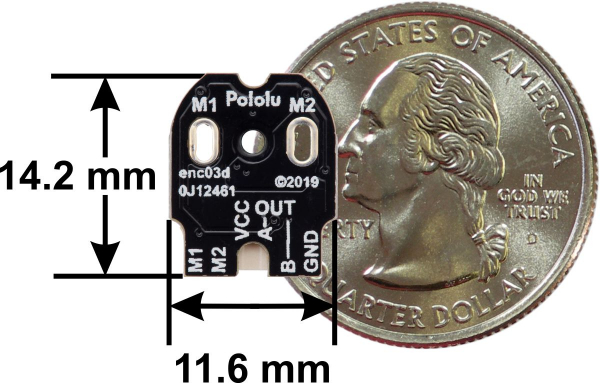

• Dimensiuni: 14.2 x 11.6 mm(1)
• Greutate: 1.5 g(2)
• Tensiunea minima de operare: 2.7 V
• Tensiunea maxima de operare: 18 V
• Conector: cu intrare laterala, tata, 6 pini, tip JST SH

Note:
(1)Codificatorul asamblat se va extinde cu aproximativ 5 mm peste capacul de plastic de la motor.
(2)Greutatea setului complet. Fiecare placa de codificare cantareste aproximativ 0.4 g, iar fiecare disc magnetic cantareste aproximativ 0.3 g.


Linkuri:

• Pagina producatorului
• Schema
• Diagrama
• Modelul 3D
• Ghid de perforare

Linkuri recomandate:

• Fisa senzorului cu efect Hall TI DRV5013
