Senzor de muschi MyoWare 2.0

Acest senzor de muschi MyoWare 2.0 este un senzor de electromiografie (EMG) compatibil cu Arduino, dezvoltat de Advancer Technologies. A fost reproiectat din temelii, cu un nou design compact si usor de utilizat, iar chipsetul a fost actualizat pentru a imbunatati performanta si fiabilitatea senzorului. Sistemul inovator de conectare rapida elimina necesitatea de a lipi conexiunile pentru sistemul MyoWare 2.0. Trebuie doar lipiti cativa electrozi (neinclusi), citita tensiunea de iesire si incordarea catorva muschi.

Senzorul masoara activitatea musculara prin potentialul electric al muschiului, numit in mod obisnuit electromiografie de suprafata (EMG sau sEMG pe scurt). Cand creierul spune muschiului sa se contracte, trimite un semnal electric muschiului pentru a incepe recrutarea unitatilor motorii (grupuri de fibre musculare care genereaza forta din spatele muschilor).

Cu cat se contracta mai tare muschiul, cu atat mai multe unitati motorii sunt recrutate pentru a genera forta mare de muschi. Cu cat este mai mare numarul de unitati motorii, cu atat mai mult creste activitatea electrica a muschiului. Modulul senzor de muschi MyoWare 2.0 va analiza activitatea electrica filtrata si rectificata a muschiului si va genera un semnal (0-VIN volti, unde VIN semnifica tensiunea sursei de alimentare) care reprezinta cat de tare este contractat muschiul.

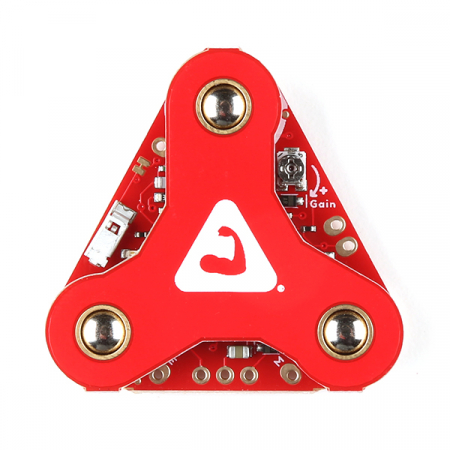

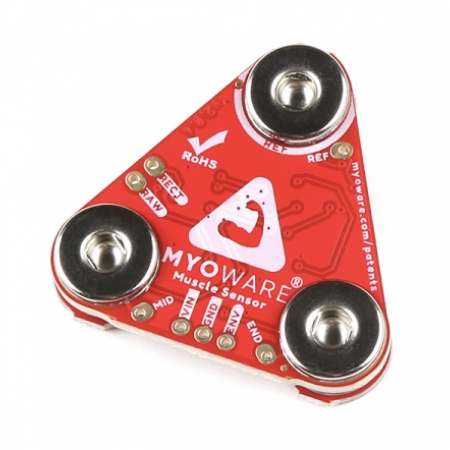

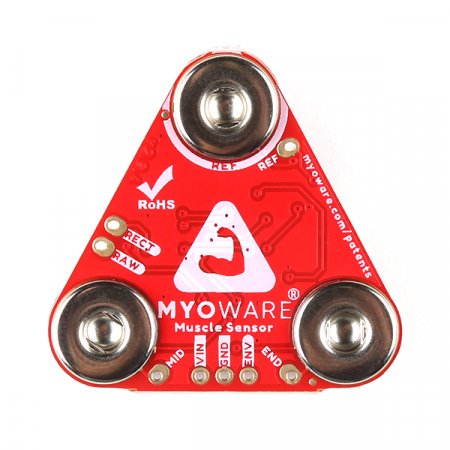

Senzorul se bazeaza pe modelul anterior, care permite atasarea directa a senzorilor biomédicali pe placa senzorului, eliminand cablurile. Aceasta placa include o tensiune de alimentare unica intre +3,3V si +5V, trei moduri de iesire, pini de alimentare cu protectie la polaritate inversa si LED-uri indicatoare. Se pot atasa cateva scuturi (cum ar fi scuturile Cable, Power si LED) la senzorul muscular MyoWare 2.0 pentru a creste versatilitatea si functionalitatea. Sistemul de conectare snap al senzorului de muschi faciliteaza asamblarea scuturilor. Conectorii de pe partea superioara se conecteaza la alimentare si la iesirea de tip "anvelopa" a semnalului EMG al senzorului, iar cei de pe partea inferioara se conecteaza la electrozii de intrare.

Masurarea activitatii musculare prin detectarea potentialului electric a fost utilizata traditional pentru cercetarea medicala. Cu toate acestea, odata cu aparitia microcontrolerelor si circuitelor integrate din ce in ce mai puternice si mai mici, circuitele si senzorii EMG au ajuns sa fie utilizati in toate tipurile de sisteme de control, cum ar fi jocurile video, robotica si proteze.

Nota: MyoWare si Senzorul muscular nu sunt destinate utilizarii in diagnosticul bolilor sau altor conditii, sau in vindecarea, ameliorarea, tratamentul sau prevenirea bolilor la om sau la alte animale.

Specificatii:

• Design purtabil
• Tensiune de alimentare
  • Minim: +2,27V
  • Tipic: +3,3V pana la +5V
  • Maxim: +5,47V
• Curent de polarizare de intrare
  • 250pA, maxim 1nA
• Protectie impotriva polarizarii inverse
• Trei moduri de iesire
  • EMG brut
  • Rectificat
  • Anvelopa
• Extensibil prin intermediul scuturilor
• Formatul senzorului de muschi MyoWare 2.0
  • 3x pini de prindere mama (alimentare si iesire anvelopa EMG)
  • 3x pini de prindere tata (electrozi de intrare)
• Indicatori LED
  • VIN
  • ENV
• Jumper referinta electrozi
• Proiectat special pentru microcontrolere
• Castig ajustabil

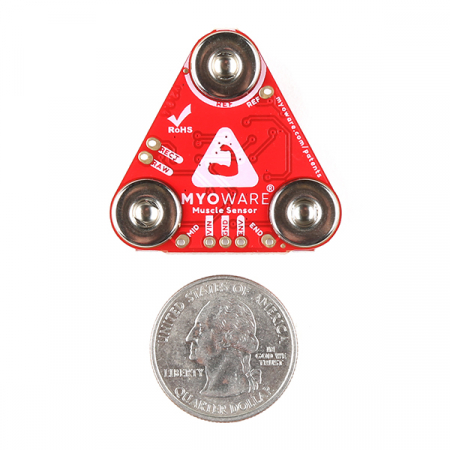

• Dimensiuni: 37.57mm x 35.90mm
