Shield Adafruit FONA 808 cu GSM si GPS

Shieldul Adafruit FONA 808 este un modul ce adauga functionalitati de telefonie mobila si urmarire GPS la proiectul tau Arduino. Este un modul celular complet pentru urmarirea locatiei, voce, text, SMS si date.


Specificatii GSM:


• Suporta 4 benzi, 850/900/1800/1900MHz - se conecteaza la orice retea globala GSM cu orice SIM 2G
• GPS integrat (chip MT3337 cu senzitivitate de urmarire -165 dBm) ce poate fi controlat prin acelasi port serial
• Initiaza si primeste apeluri vocale folosind casti sau un difuzor extern de 32Ω + microfon cu electret
• Trimite si primeste mesaje SMS
• Trimite si primeste date GPRS (TCP/IP, HTTP, etc.)
• Control de motor cu vibratii PWM/Buzzer
• Interfata de comanda AT cu detectie "rata binara automata"

Specificatii GPS:


• 22 canale de urmarire/66 canale de achizitie
• Cod GPS L1 C/A
• Senzitivitate: urmarire -165 dBm, cold starts -148 dBm
• Time-To-First-Fix: cold starts 32s (typ.), hot starts 1s (typ.), warm starts: 5s (typ.)
• Acuratete: aprox. 2.5m

Specificatii generale:


• Dimensiune: 69.0mm x 54.0mm x 4.0mm
• Greutate: 19.0g

Celelalte elemente care insotesc modulele GSM si GPS de pe placa sunt:


• Circuit de incarcare a bateriei LiPo ca sa iei cu tine proiectul. Foloseste orice baterie Li-Po sau LiIon de 500mAh+ si reincarca prin Arduino ori de cate ori ai nevoie. Cele doua LED-uri de stare iti indica finalizarea incarcarii si poti sa apesi intrerupatorul ca sa alimentezi circuitul cu bateria.
• Mufa de casti standard, TRRS cu 4 poli. Poti folosi orice casti cu microfon incorporat, compatibile cu Android sau iPhone
• Breakout-uri pentru difuzorul extern de 32Ω si microfonul electret, cand nu vrei sa folosesti o casca.
• Circuit de schimbare de nivel de tensiune pentru protectie
• Driver de motor cu vibratii (buzzer) pentru notificari fara zgomot
• Conexiune uFL pentru GPS extern, pasiv si pentru antena GSM externa
• LED-uri indicatoare de putere si conectivitate la retea
• Conector ce gazduieste orice SIM standard 2G.

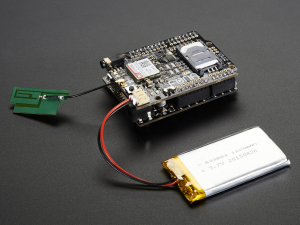

Pentru functionare, shieldul necesita un microcontroler precum Arduino  si urmatoarele accesorii pentru functionarea FONA, care nu sunt incluse in pachet:


• Card SIM 2G - necesar pentru reteaua celulara
• Baterie LiPo de minim 500mAh
• Antena GSM externa
• Antena GPS externa, pasiva

Linkuri:


• Ghid de utilizare (fisierele PCB, fisa produsului, etc.)
• Aplicatii cu shieldul Adafruit Fona 808
• Cum sa faci un dispozitiv de urmarire prin GPS sub forma unei bomboane de Halloween
• MQTT, Adafruit IO si tu (despre protocolul prosub)
• Restrictionare zonala cu FONA 808 si Arduino IO (construirea unui proiect de geofencing care te alerteaza atunci cand iese din perimetru)
• Totul despre IoT - Episodul 2 (protocoale)​
