Breakout scanner cod de bare 2D SparkFun

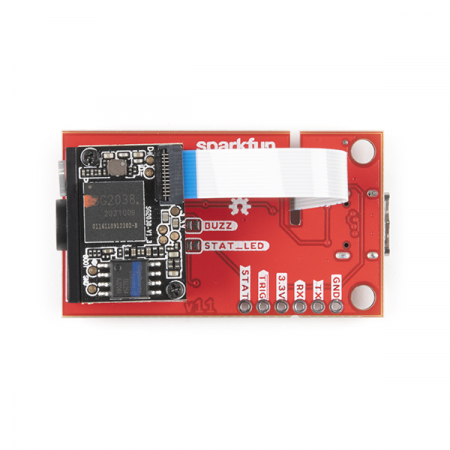

Placa breakout scanner cod de bare 2D SparkFun vine cu modulul scaner cod de bare DE2120 de la DYScan. DE2120 citeste 20 de simbologii diferite de coduri de bare (atat in 1D cat si in 2D) folosind o camera si procesare de imagine, pentru a identifica si decodifica de la coduri UPC, pana la coduri QR. Modulul are si doua LED-uri: unul pentru iluminare si unul pentru proiectarea liniei rosii pe care o vezi la scanerele laser.

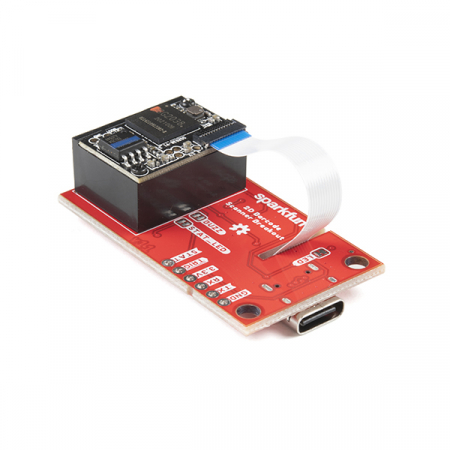

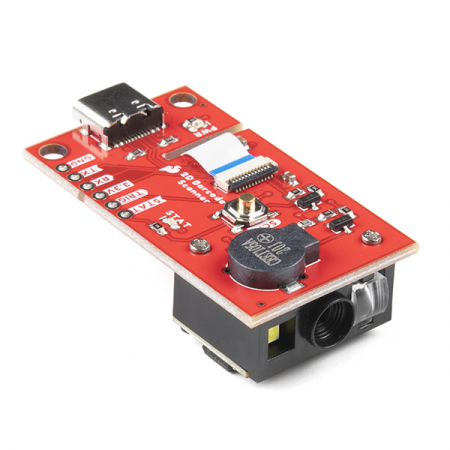

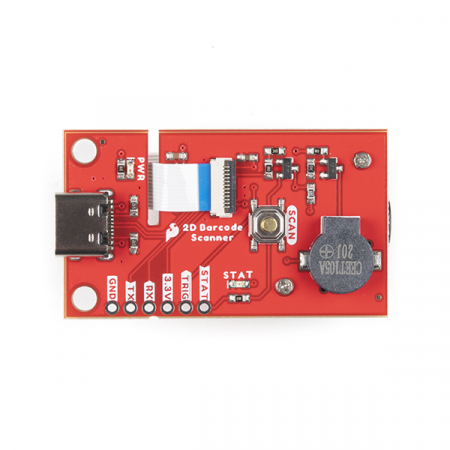

Aceasta placa inlesneste explorarea tuturor capacitatilor DE2120, fara sa foloseasca cabluri flexibile. Interfata USB este expusa prin conectorul USB-C de pe placa. Un buzzer si un LED de stare sunt conectate la modul prin circuitele corespunzatoare, iar un buton de apasare, tactil, se afla la pinul de declansare. Cand esti pregatit sa incorporezi modulul in proiectul tau, poti folosi terminatia cu 5 pini pentru acces direct la pini seriali TTL, pinii de putere si pinul de declansare.

Modulul poate fi configurat fie folosind interfata seriala, sau prin scanarea codurilor de bare de comanda, din manualul de configurare. Tastatura, HID si serialul pot fi transmise prin conectorul USB-C.

DE2120 are capacitatea unica de a enumera toate trei protocoalele, inclusiv un driver CDC serial, astfel ca dispozitivul sa apara ca un port COM standard.

Specificatii:

• Conector USB-C pentru interfata USB HID si port COM virtual
• Citeste 20 de simboloii diferite
• Simbologii 1D
  • UPC-A
  • UPC-E
  • EAN-8
  • EAN-13
  • Cod 128
  • GS1-128
  • Cod 39
  • Cod 93
  • Cod 11
  • Intercalat 2 din 5
  • Matrice 2 din 5
  • Industrial 2 din 5
  • Codabar
  • MSI
  • GS1
  • DataBar
  • Datalogic 2 din 5
• Simbologii 2D
  • Cod QR
  • Matrice date
  • PDF 417
  • Micro PDF 417
  • Cod Aztec

Linkuri:

• Schema
• Fisierele Eagle

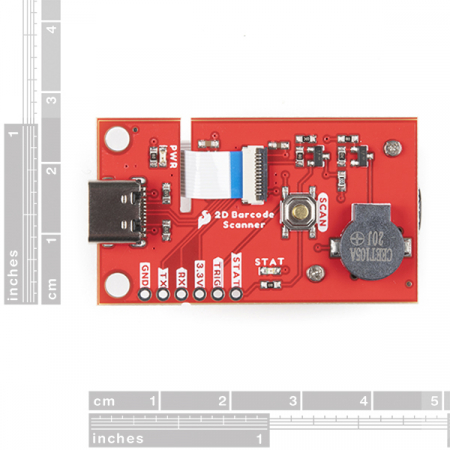

• Dimensiunile placii
