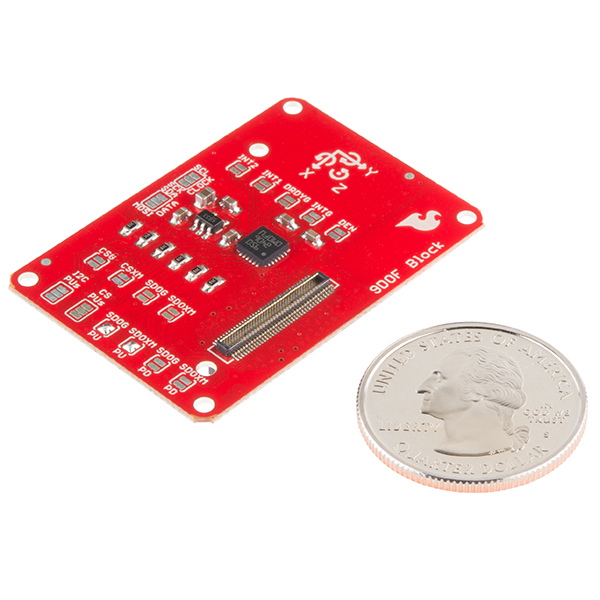

SparkFun Block for Intel® Edison - IMU 9 grade de libertate

9 Degrees of Freedom Block pentru Intel Edison foloseste un IMU LSM9DS0 9DOF pentrua detecta o gama completa de miscari. Acest cip combina un accelerometru pe 3 axe, un giroscop pe 3 axe, precum si un magnetometru 3 axe. In mod implicit, IMU este conectat la Edison prin magistrala I2C dar poate fi configurat pentru SPI. Fiecare senzor din LSM9DS0 poate fi scalat: scala accelerometru poate fi setata la ± 2, 4, 6, 8 sau 16 g, giroscopul suporta ± 245, 500 si 2000 ° / s, iar magnetometru are game de ± 2, 4, 8 sau 12 gauss. In plus, LSM9DS0 include o interfata magistrală seriala I2C de sprijin pentru mod standard sau rapid (100 kHz si 400 kHz) si o interfata seriala standard SPI.

Link-uri:

• Schematics
• Fisiere Eagle
• Intel® Edison Tutorials
• Scurta introducere Intel® Edison
• Notiuni De Baza
• Download software
• Board Support Package
• Intel® Edison Pagina produs
• GitHub(Fisiere de proiectare)
