Adafruit Feather RP2040 with RFM95 LoRa Radio - 915MHz - RadioFruit and STEMMA QT

Acesta este Adafruit Feather RP2040 RF95 LoRa Radio. Il numim "RadioFruits", varianta noastra a unui microcontroler cu un transceiver radio "Long Range (LoRa)" cu USB integrat si incarcare a bateriei. Este un Adafruit Feather RP2040 cu un modul radio de 900MHz integrat! Este ideal pentru realizarea de retele wireless care sunt mai flexibile decat Bluetooth LE si fara cerintele de putere mare ale WiFi.

Feather este specificatia placii de dezvoltare de la Adafruit si, la fel ca insemnul sau, este subtire, usor si iti permite sa zbori! Am proiectat Feather pentru a fi un nou standard pentru nucleele microcontrolerelor portabile. Avem alte placi din familia Feather, le poti verifica aici.

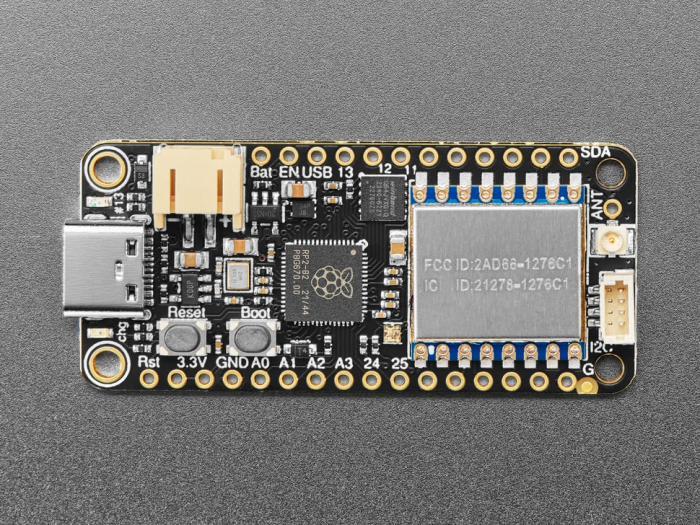

E ca si cum am fi luat Feather RP2040 si placa noastra breakout RFM95 900MHz si le-am lipit impreuna. Beneficiezi de toate pinii pentru utilizare pe Feather, suportul de baterie Lipoly, alimentare / date USB C, NeoPixel incorporat, 8MB de FLASH pentru stocarea codului si fisierelor, apoi cu cei 8 pini neutilizati, am cablat toate pinii DIO de pe modulul RFM. Mai este chiar loc pentru un conector STEMMA QT si un conector uFL pentru conectarea de antene mai mari.

Aceasta este versiunea de radio LoRa de 900 MHz, care poate fi folosita fie pentru transmisie/receptie de 868MHz sau 915MHz - frecventa exacta de radio este determinata atunci cand incarci software-ul deoarece poate fi ajustata dinamic.

Inima Feather este un cip RP2040, cu un ceas de 133 MHz si cu logica de 3.3V, acelasi folosit in Raspberry Pi Pico. Acest cip are un incredibil 8MB de FLASH QSPI incorporat si 264K de RAM! Acest lucru il face excelent pentru rularea stivelor LoRa si LoRaWAN care au nevoie de un procesor destul de puternic pentru gestionarea pachetelor.

Pentru a-l face usor de utilizat pentru proiecte portabile, am adaugat un conector pentru oricare dintre bateriile noastre de polimer de litiu de 3.7V si incarcare integrata a bateriei. Nu ai nevoie de o baterie, va functiona foarte bine direct de la conectorul USB Type C. Dar, daca ai o baterie, poti sa o iei in deplasare, apoi sa conectezi USB-ul pentru a reincarca. Feather va trece automat la alimentare USB atunci cand este disponibila.

Iata cateva specificatii utile! Primesti:

Dimensiuni 2.0" x 0.9" x 0.28" (50.8mm x 22.8mm x 7mm) fara headere lipite Usor ca o (mare?) pana - 6.3 grame RP2040 32-bit Cortex M0+ dual core ruland la ~133 MHz @ 3.3V logica si putere 264 KB RAM 8 MB cip FLASH SPI pentru stocarea fisierelor si stocarea codului CircuitPython/MicroPython. Fara EEPROM Multe GPIO! 21 x pini GPIO cu urmatoarele capabilitati: Patru ADC-uri de 12 biti (unul mai mult decat Pico) Doua I2C, Doua SPI, si doua periferice UART, unul etichetat pentru interfata 'principala' in locatiile standard Feather 16 x iesiri PWM - pentru servomotoare, LED-uri, etc Incarcator lipoly incorporat de 200mA+ cu LED indicator de stare incarcare Pinul #13 LED rosu pentru clipire generala NeoPixel RGB pentru indicatie full-color. Conector STEMMA QT incorporat care iti permite sa conectezi rapid orice dispozitive Qwiic, STEMMA QT sau Grove I2C fara lipire! Butonul de reset si butonul de selectare a bootloader-ului pentru reporniri rapide (fara a fi necesar sa deconectezi si sa reconectezi pentru a relansa codul) Conectorul USB Type C iti permite sa accesezi bootloader-ul USB ROM incorporat si portul de debug serial Pin de putere/habilitare de 3.3V 4 gauri de montare Cristal de 12 MHz pentru timp perfect. Regulator de 3.3V cu iesire de curent maxim 500mA Am inghesuit toate piesele pe Feather RP2040 catre portul USB pentru a face loc la capat. Acest Feather RP2040 LoRa Radio foloseste spatiul ramas pentru a adauga un modul de radio RFM9x LoRa 868/915 MHz. Aceste radio-uri nu sunt bune pentru transmiterea audio sau video, dar functioneaza destul de bine pentru transmiterea de pachete de date mici atunci cand ai nevoie de o raza de actiune mai mare decat 2.4 GHz (BT, BLE, WiFi, ZigBee).

Specificatii ale modulului radio:

Modul bazat pe SX127x LoRa® cu interfata SPI Radio cu pachete cu biblioteci Arduino gata de folosit Utilizeaza benzile ISM fara licenta (ITU "Europa" @ 433MHz si ITU "Americas" @ 900MHz) +5 la +20 dBm pana la 100 mW Capacitate de iesire a puterii (selectabil in software) ~300uA in timpul somnului total, ~120mA la maxim in timpul transmiterii +20dBm, ~40mA in timpul ascultarii active a radio-ului. Antena simpla de sarma poate fi lipita intr-o placuta de lipit, exista si un conector uFL care poate fi folosit cu adaptoare uFL-to-SMA pentru atasarea de antene mai mari. Testele noastre initiale cu setarile bibliotecii implicite: peste 1.2mi/2Km in linie dreapta cu antene de sarma cu un sfert de unda. (Cu ajustarea setarilor si antene directionale, 20Km este posibil).

Vine complet asamblat si testat, de asemenea aruncam cateva headere astfel incat sa le poti lipi si introduce in breadboard fara lipire. Va trebui sa tai si sa lipesti o bucata mica de sarma (oricare solida sau toroidala este buna) pentru a crea antena ta. sau foloseste un conector uFL si o antena SMA 900MHz. Bateria Lipoly si cablul USB nu sunt incluse.

Link producator
