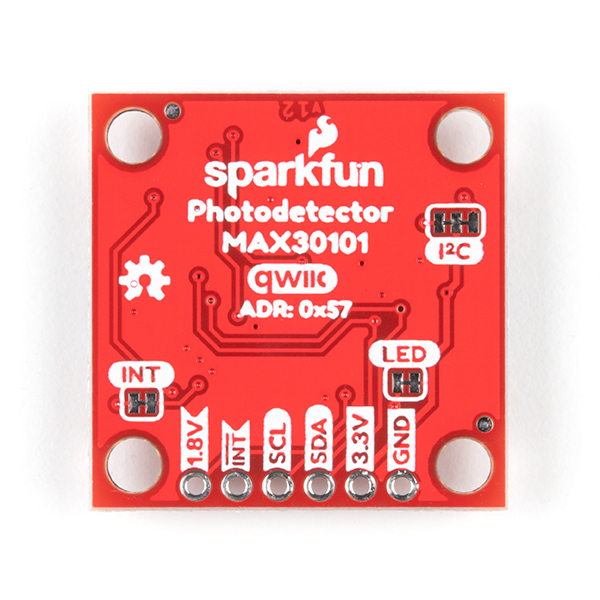

Placa breakout fotosenzor SparkFun MAX30101 este o versiune actualizata a placii breakout senzor particule MAX30101, un senzor optic foarte sensibil si, in acelasi timp, este succesorul MAX30105 si MAX301. Placa breakout MAX30101 utilizeaza un detector de fotoni pentru a masura cantitatea de lumina reflectata inapoi de la LED-uri. Este utila in varii aplicatii precum detectarea particulelor (fumului), masuratori de proximitate si chiar fotopletismografie. Pentru a fi mai usor de utilizat, intreaga comunicare se realizeaza exclusiv via I2C, folosind sistemul Qwiic. Daca, insa, vrei sa utilizzezi o placa breadboard, ai la dispozitie pinii cu spatiere de 2.54mm.
Produsul nu este destinat diagnosticarii sau tratarii afectiunilor si nici in utilizarii in cadrul aplicatiilor ce implica salvare de vieti.
Specificatii:
- Dimensiune: 2.54 x 2.54 cm
- Senzor MAX30101
- Sticla de protectie integrata pentru performanta optima
- Operare cu consum foarte mic
- Fotodetector si LED-uri rosu, IR si verde
- Control PWM pentru canalele LED individuale
- Rezolutie ADC de 18 biti
- Rata de esantionare: 10.24MHz
- Rata de date de pana la 3200sps
- Queue FIFO cu buffer de date pentru 32 de elemente
- Senzor de temperatura integrat
- Rezolutie senzor temperatura: 0.0625°C
- Adresa I2C: 0x57 (7-bit)
- Stabilizare 1.8V si convertor DC/DC step-up de 5V integrate
- 4x orificii de montaj de 3.30mm, compatibile cu suruburi M3
- 2x conectori Qwiic
- 6x pini de acces
