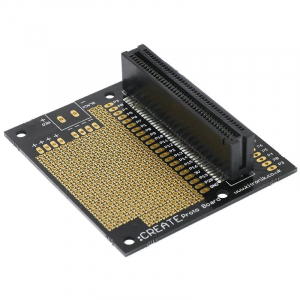

Cu placa prototipare Kitronik :CREATE pentru BBC microbit poti crea circuite de prototipare folosind componente cu montaj la suprafata sau conventionale. Constructia este caracterizata de un sistem cu doua grilaje ce permit realizarea circuitelor intr-o combinatie de montaj la suprafata si orificiu cu trecere.


Faptul ca circuitele sunt lipite contribuie la robustetea prototiparii. Nu mai este necesar sa reatasezi cabluri jumper de fiecare data cand muti proiectul.

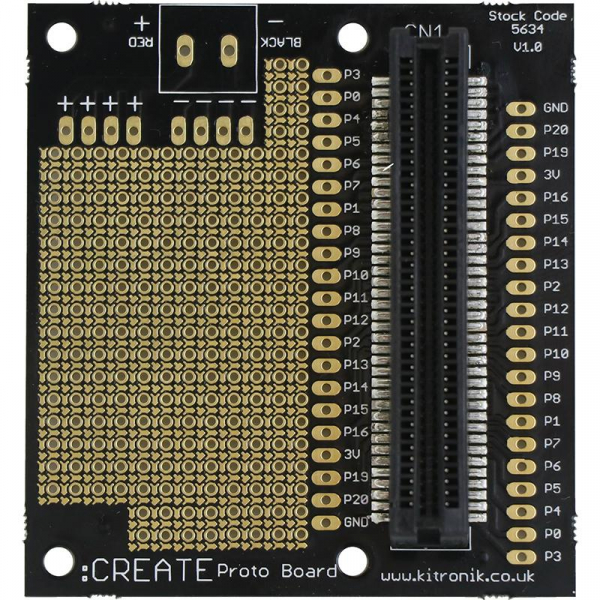

Orificiile cu trecere se afla pe un grilaj cu spatiere de 2.54mm iar suporturile de montaj la suprafata se afla pe un grilaj cu spatiere de 1.27mm. Dimensiunile grilajelor sunt concepute sa suporte cele mai populare componente. Suporturile de montaj la suprafata sunt, de asemenea, concepute sa fie legate cu lipitura ca sa poti face urme mici.


Pinii de la BBC micro:bit sunt expusi pentru conectarea la zona de prototipare. Exista si un spatiu alocat blocului terminal. Din acesta, 4 suporturi pozitive si 4 suporturi negative pot fi legate usor la zona de prototipare. Placa are si suporturi de expansiune conforme cu standardul Link, permitand utilizarea cu alte placi de expansiune compatibile Link.


Pentru a crea o zona comuna pentru proiectele tale va trebui sa faci o conexiune intre suportul breakout GND de la micro:bit si unul dintre cele 4 suporturi negative (-) localizate dupa zona blocului terminal. Acest lucru se poate realiza lipind un fir intre cele doua.


Placa este compatibila cu mai multe tipuri de componente, printre care 0805, 0603, SOT223, SMC, SOD323, SO8, SOT23 si cele conventionale.

Compatibil cu micro:bit V1 si V2

Note:
  • Placa nu produce tensiune regulata de 3V; BBC micro:bit necesita alimentare de la o alta sursa ori de la o sursa cu tensiune regulata de 3V.
  • Intre suportul de breakout GND si unul dintre cele 4 suporturi negative (-) trebuie facuta o conexiune cu fir pentru un teren comun proiectelor tale.
  • Placa prototipare Kitronik :CREATE pentru BBC microbit nu are protectie la polaritate inversa.

Specificatii:
  • Creeaza circuite de prototipare folosind componente cu montaj la suprafata sau conventionale
  • Compatibila cu 0805, 0603, SOT223, SMC, SOD323, SO8, SOT23, componentele conventionale si altele
  • Sistemul de grilaj: orificiile cu trecere sunt pe un grilaj cu spatiere de 2.54mm iar suporturile de montaj la suprafata sunt pe un grilaj cu spatiere de 1.27mm
  • Creeaza prototipuri solide, fara conexiuni jumper slabe
  • Dimensiuni: 62 x 67.5 x 1.6mm

Inclus in pachet:
  1. 1x Placa prototipare Kitronik :CREATE pentru BBC microbit
  2. 1x Bloc terminal

Mai ai nevoie de:
  • BBC micro:bit
  • Pistol de lipit
  • Lipitura
  • Cleste de taiat cabluri
  • Componente de montaj la suprafata sau standard
