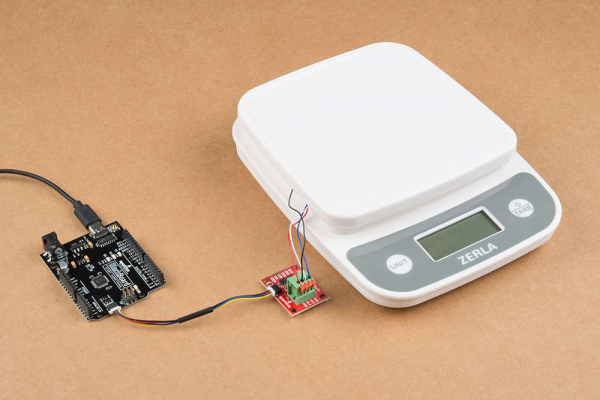

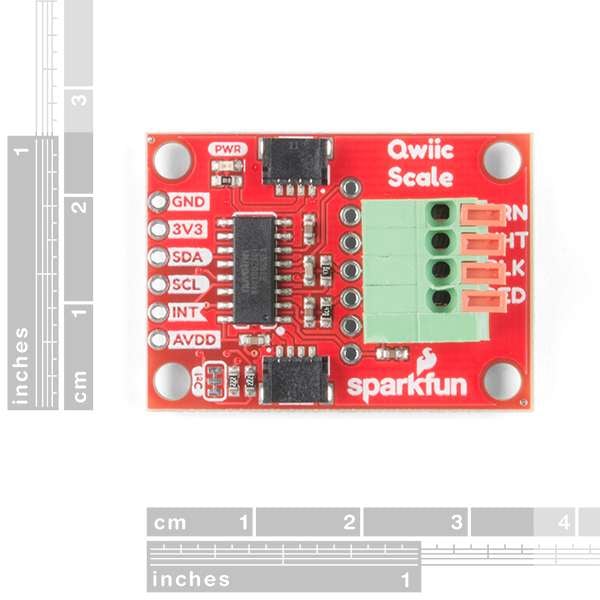

Placa breakout pentru NAU7802 este un model de mici dimensiuni care iti permite sa citesti celule de sarcina cu usurinta ca sa poti masura greutatea unui obiect. Conectand placa la microcontrolorul tau vei putea sa citesti schimbarile in rezistenta unei celule de sarcina si, cu putina calibrare, sa obtii masuratori de greutate foarte precise. Este o unealta la indemana atunci cand vrei sa creezi propriul tau cantar industrial, la controlul procesului ori la detectarea prezentei.


Folosind sistemul Qwiic, nu trebuie sa lipesti nimic ca sa faci conexiunea la restul sistemului. Totusi, poti folosi pinii cu spatiere de 0.1” in cazul in care vrei sa utilizezi o placa breadboard.


Conectand o celula de sarcina la cantarul Qwiic vei putea interpreta informatiile de la senzor sub o forma ce poate fi citita de microcontrolor. NAU7802 este un ADC cu castig si iesire I2C pentru amplificarea si transformarea rezultatelor de la o celula de sarcina standard. O celula de sarcina este de fapt un dispozitiv care transforma presiunea sau forta in semnale electrice. In majoritatea cazurilor acest semnal este foarte slab si trebuie amplificat. Exista multe chip-uri populare care citesc schimbarea si o amplifica, insa NAU7802 este cu un pas in fata pentru ca transforma totul intr-o iesire I2C (atasata la un conector Qwiic).

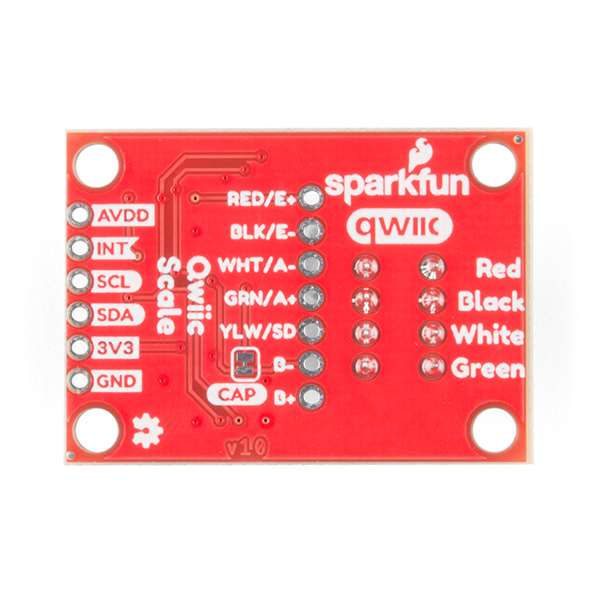

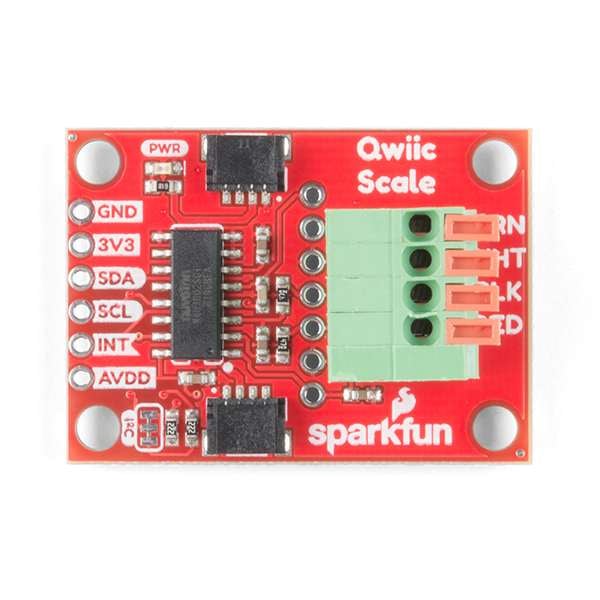

Placa ofera un terminal cu patru arcuri pentru conectarea celulei de sarcina fara lipire. In plus fata de pinii I2C, placa ofera acces la un pin de intrerupere si AVDD la margine. Semnalele de intrare diferentiale (plus un al doilea set de semnale de intrare) sunt accesibile la mijlocul placii.


Specificatii:


  • Tensiunea de operare: 3.3V (NAU7802: 2.7V-5.5V)
  • Convertor analogic-la-digital de 24 biti cu doua canale
  • Amplificator programabil de castig
  • Senzor de temperatura pe chip
  • Respingere simultana de 50Hz si 60Hz
  • Castiguri PGA programabile de la 1 la 128
  • Rate de iesire a datelor aDC programabile
  • Interval de tensiune de referinta diferentiala externa intre 0.1V si 5V
  • Consum mic si optiuni de management al puterii programabil: <1uA curent de asteptare
  • 2x Conectori Qwiic
