Breakout generator frecventa Adafruit Si5351A cu STEMMA QT

Cu un breakout generator frecventa Adafruit Si5351A cu STEMMA QT nu mai trebuie sa cauti alt cristal, pentru ca chipul are unul de precizie, de 25MHz, si PLL intern, precum si separatoare ca sa poata genera aproape orice frecventa, de la sub 8KHz, la peste 150MHz. Generatorul de frecventa Si5351A este unul de controller I2C si utilizeaza frecventa de precizie direct pe placa, pentru a controla mai multe PLL-uri si separatoare de frecventa, folosind instructiuni I2C. Setand PLL si separatoarele, poti crea frecvente precise si arbitrare.

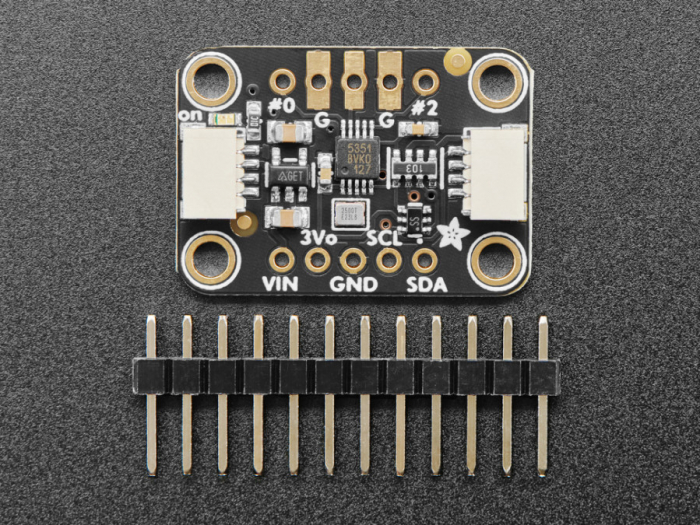

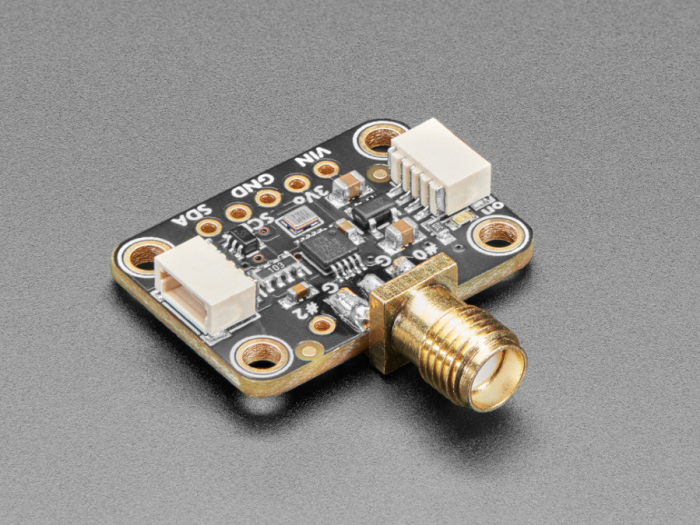

Exista trei iesiri independente, iar fiecare poate avea o frecventa diferita. Iesirile sunt de 3Vpp, fie printr-o terminatie cu suport breadboard sau un conector SMA optional pentru prima iesire, pentru RF.

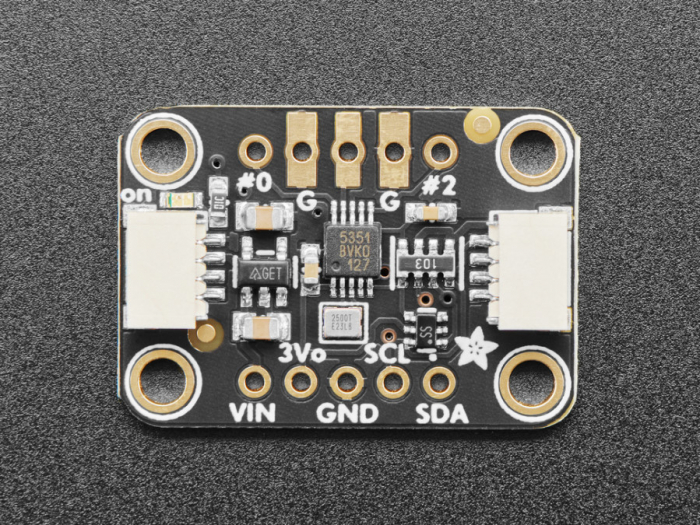

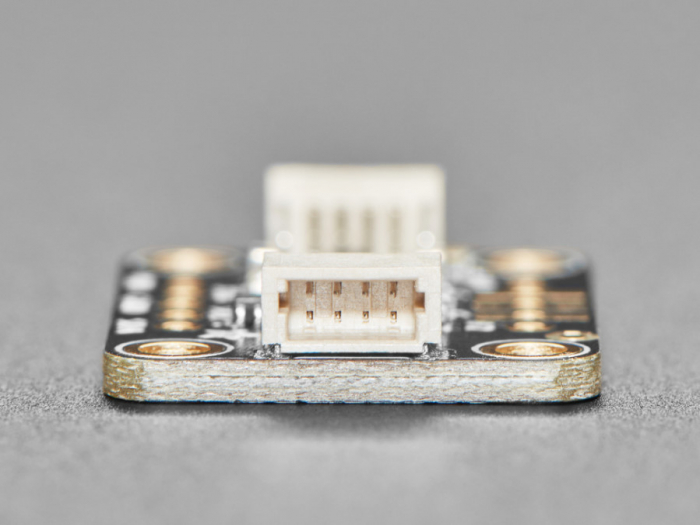

Placa de circuit este personalizata in formatul STEMMA QT, pentru a fi usor de interfatat. Conectorii STEMMA QT de pe fiecare parte sunt compatibili cu conectorii I2C Qwiic SparkFun. Acest lucru permite conexiuni fara lipire intre placa ta de dezvoltare si Si5351, sau conectarea in serie cu o gama larga de senzori si accesorii, folosind un cablu compatibil.

LDO de 3.3V de pe placa breakout generator frecventa Adafruit Si5351A cu STEMMA QT si schimbatoarele de nivel permit utilizarea rapida cu 3V sau 5V.

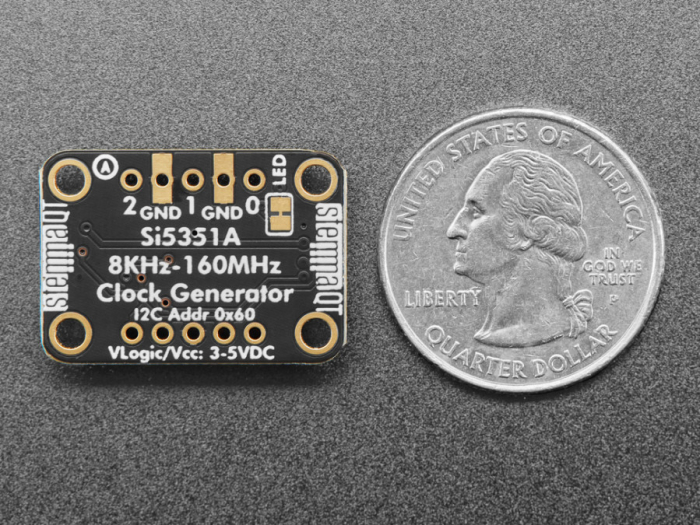

Specificatii breakout:

• Dimensiuni: 25.3mm x 17.7mm x 4.7mm
• Greutate: 1.7g

Specificatii Si5351:

• Genereaza pana la 3 frecvente, de la 8 kHz, pana la 160 MHz
• Configurare I2C de catre utilizator
• Sinteza exacta de frecventa la fiecare iesire (eroare 0 ppm)
• VCXO foarte liniar
• Fluctuatii de perioada iesire joasa: 100 ps pp
• Spectru de raspandire configurabil la fiecare iesire
• Opereaza cu un cristal de frecventa fixa: 25 MHz pe placa
• Suporta compensare de faza statica
• Control programabil ridicare/cadere
• Schimbari de frecventa fara defectare
• PSRR ce elimina filtrarea alimentarii externe
• Consum foarte mic
• Intarziere iesire-iesire ajustabila
• Conform cu PCIE Gen 1
• Suporta leagan compatibil HCSL

Linkuri:

• Fisa de produs, fisierele CAD, fritzing
• Tutorial de utilizare
