Breakout SparkFun NanoBeacon Lite - IN100

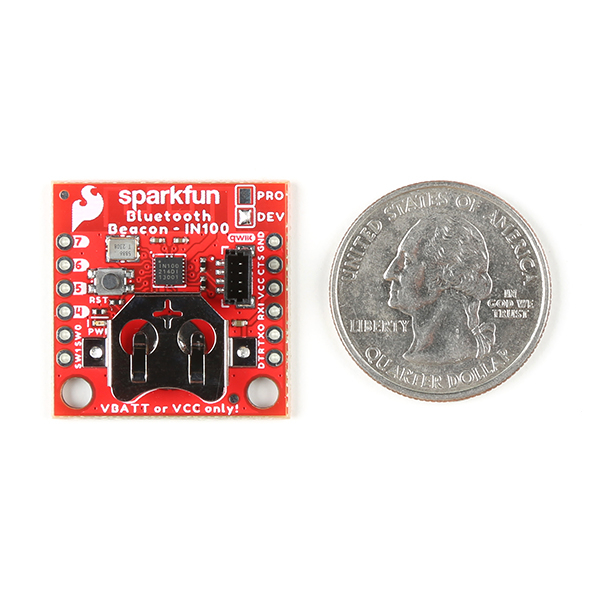

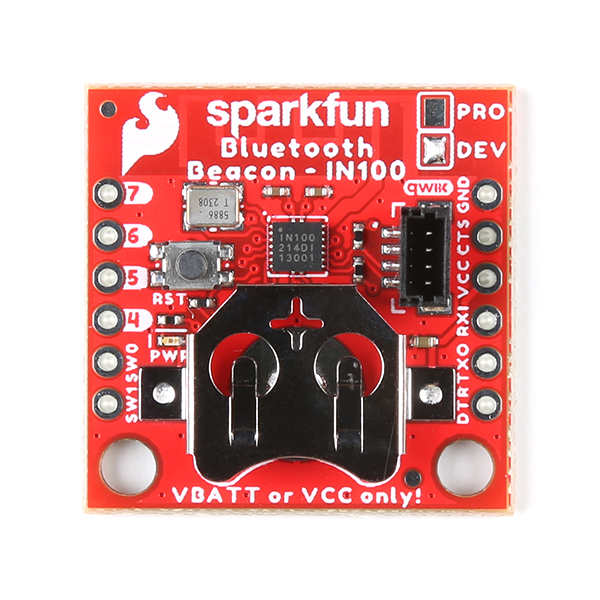

Placa breakout SparkFun NanoBeacon Lite - IN100 ofera Bluetooth Low Energy la frecventa de 2.4 GHz, cu consum extrem de scazut de putere, necesitand un nivel minim de programare. Placa include modulul IN100 NanoBeacon de la InPlay, conform cu mai multe protocoale standard, de 2.4 GHz, avand mai multe caracteristici configurabile, pentru reducea drastica a consumului de energie, permitand, astfel, utilizarea continua pe teren, timp de mai multi ani, chiar si cu un dispozitiv conectat.

Aceasta placa este o optiune excelenta pentru monitorizarea senzorilor wireless, urmarirea activelor, balizelor comerciale, sau chiar pentru crearea propriului tag de baliza, pentru monitorizarea locatiei in timp real.

IN100 poate fi alimentat cu o singura baterie de tip moneda, de 3V, astfel ca este inclus un suport de baterie tip moneda de 12 mm (bateria CR1225 nu este inclusa) pentru a alimenta placa. Inclus este si un conector Qwiic pentru integrarea usoara in sistemul Qwiic.

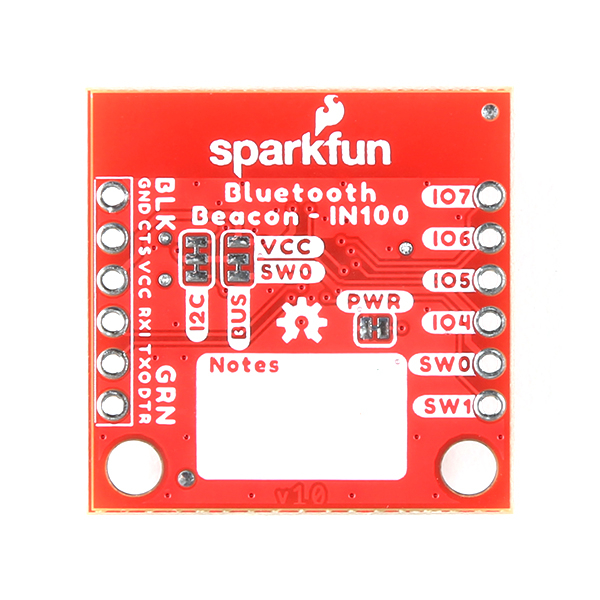

O parte a placii conecteaza interfata UART la un conector prin orificii de 2.4mm, pentru un modul Serial Basic de comunicare seriala. Cealalta parte conecteaza patru pini GPIO (4-7) ai IN100, precum si cei doi pini de comutare a alimentarii I/O (SW0 si SW1). Spatiul "Note" de pe partea din spate a placii este pentru scrierea notelor sau etichetelor, cu scopul de a face diferenta intre diferitele placi NanoBeacon.

Aceasta versiune Lite a placii este proiectata pentru aplicatii de prototipare, astfel incat utilizatorii sa poata testa intr-un mediu de dezvoltare inainte de integrarea in productia finala. Include un LED de alimentare si un buton de reset pe placa si nu include nicio capsela pre-sudata. Utilizatorii care doresc sa integreze Breakout-ul IN100 Beacon intr-un mediu de productie ar putea lua in considerare achizitionarea placii SparkFun NanoBeacon Board - IN100.

Instrumentul de configurare InPlay NanoBeacon permite programarea IN100 fara software. Acest instrument ofera o interfata grafica pentru utilizator (GUI) pentru selectarea setarilor si configurarea modulului, fara sa mai fie necesara programare complicata pentru cuplare, in scopul trimiterii si primirii pachetelor de date.

La programarea IN100 cu instrumentul de configurare InPlay NanoBeacon, optiunea "Burn/Program" incarca setarile si blocheaza modulul. Inainte de a selecta aceasta optiune, asigurati-va ca totul este setat si functioneaza corespunzator, pentru ca acest pas nu poate fi anulat, riscandu-se blocarea IN100.

Instrumentul de configurare ofera un mod de testare "Run in RAM" pentru multe setari, dar I2C nu este disponibil in modul de testare RAM. Utilizatorii care conecteaza dispozitive I2C la placa trebuie sa se asigure ca codul lor functioneaza, inainte de a apasa butonul "Burn/Program".

Specificatii:

• Modul Beacon BT 2,4 GHz
• Interval tensiune de alimentare: 1,1 - 3,6V
• Consum ultra-redus de energie: <650nA in modul sleep
• Moduri de beacon: BT proprietar, compatibil cu Google Eddystone și Apple iBeacon
• Pini prin orificiu:
  • UART 3,3V
  • 4 GPIO
  • 2 pini pentru comutarea alimentării I/O
• Suport pentru baterie tip moneda, CR1225, de 3V
• Buton de reset
• LED pentru indicarea alimentării
• 1x conector Qwiic vertical
