Driver Adafruit matrice LED PWM 16x9 Charlieplex cu IS31FL3731

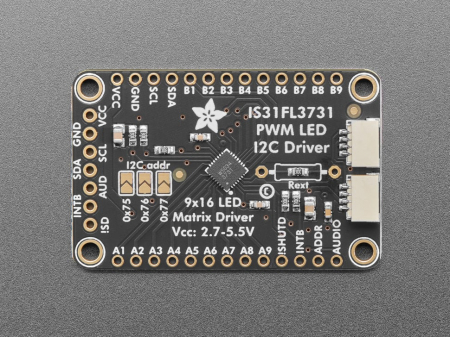

Placa driver Adafruit matrice LED PWM 16x9 Charlieplex cu IS31FL3731 ofera o actualizare pentru aspectul clasic al matricelor de LED-uri. Chipul driver LED I2C ofera PWM fiecarui LED intr-o matrice de 16x9, pentru obtinerea unor efecte superbe cu lumini LED. Este de ajuns ca utilizatorul sa comunice chipului ce LED doreste sa fie aprins si la ce intensitate.

Chipul IS31FL3731 foloseste 2.7-5.5V putere si logica si suporta o utilizare flexibila cu orice microcontroller. Poti seta adresa astfel incat patru matrici sa imparta o magistrala I2C. Memoria RAM este suficienta pentru opt memorii de afisare separate si poti, astfel, seta mai multe cadre de animatie care sa fie afisate cu o singura comanda.

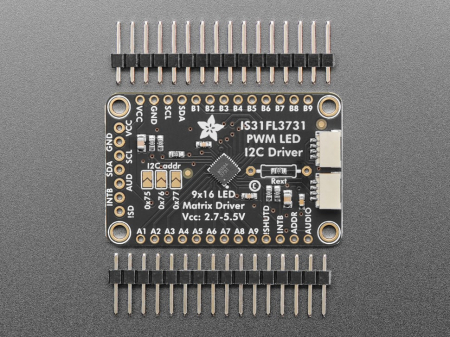

Chipul este potrivit pentru realizarea afisajelor LED de mici dimensiuni, iar conectorii STEMMA QT de pe fiecare parte sunt compatibili cu conectorii I2C Qwiic SparkFun, ca sa poti face conexiuni fara lipire intre placa ta de dezvoltare si chip, sau pentru conectarea unei game variate de senzori si accesorii folosind un cablu compatibil.

Specificatii chip IS31FL3731:

• Tensiune de alimentare: 2.7 - 5.5 V
• Interfata compatibila I2C 400kHz
• 144 LED-uri in matrice
• Control clipire individual
• Memorie de 8 cadre pentru animatii
• Mod imagine statica si mod animatie
• Ajustare automata intensitate lumina in timpul schimbarii cadrelor
• Cadrele LED pot fi modulate cu intensitatea semnalului audio

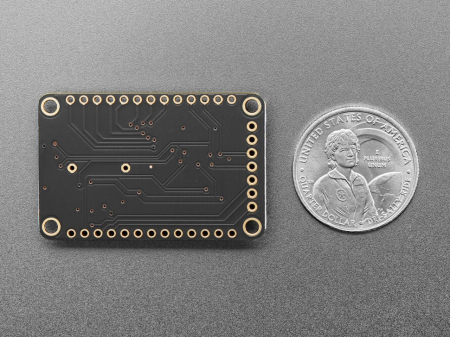

• Dimensiuni: 43.2mm x 28.0mm x 4.7mm
• Greutate: 4.4g
