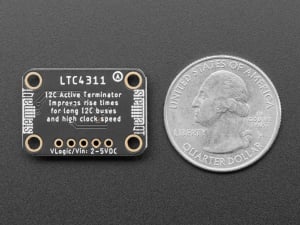

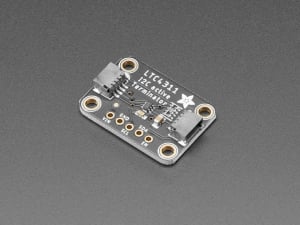

Extender activ Adafruit LTC4311

I2C se refera la comunicatii intre circuite integrate si este destinat pentru distantele scurte de pe o placuta de circuit ori subansamblu. Inginerii au impins limitele tehnologiei ca sa poti avea I2C la un cablu de un metru distanta sau chiar mai lung. Daca incerci acest lucru, vei vedea ca lungimea cablului adauga capacitanta si rezistenta ce incetinesc rezistentele pull-up cu canal deschis folosite in I2C. Acest lucru ingreuneaza utilizarea frecventelor de peste 100kHz. Ai putea incerca sa incetinesti ceasul I2C la 1KHz sau ai putea folosi acest extender/terminator activ Adafruit LTC4311.

Poti conecta aceasta placuta la magistrala ta I2C de la inceputul lantului (daca nu ai un cablu extrem de lung, poti incerca si la capatul lantului). Cand chip-ul este alimentat si activat, va urmari liniile SCL si SDA iar cand le va vedea trase prin rezistentele I2C, se va activa si va introduce putin curent prin sina de putere. Astfel poti obtine viteze pentru date mult mai mari fara sa-ti bati capul cu rezistente si cabluri foarte lungi.

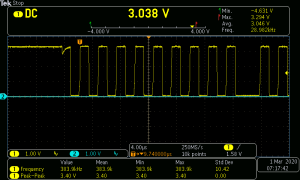

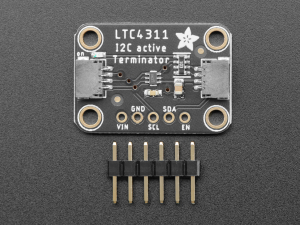

Acest extender/terminator activ Adafruit LTC4311 opereaza cu orice tensiune de magistrala, de la 1.6V la 400KHz SCL, cu cabluri de pana la 4000pF. Nu necesita firmware, software sau configuratie special(a). Trebuie doar sa conectezi puterea, impamantarea si conectorii SCL si SDA in magistrala ta.

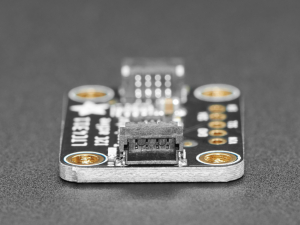

Pentru un start rapid si interfatare usoara, placuta vine in format STEMMA QT, iar conectorii STEMMA QT de pe fiecare parte sunt compatibili cu conectorii I2C SparkFun Qwiic. Acest lucru permite conexiuni fara lipire intre placa ta de devoltare si LTC4311 sau conectarea in serie cu o gama larga de senzori si accesorii folosind un cablu compatibil. Cablul QT nu este inclus.

Specificatii:

• Imbunatateste tranzitia timpului de crestere al magistralei I2C
• Asigura integritatea datelor cu mai multe dispozitive pe magistrala I2C
• Interval mare de tensiune de alimentare: 1.6V - 5.5V
• Imbunatateste marja de zgomot in stare joasa
• Operare la pana la 400kHz
• Mod asteptare cu detectare automata a puterii joase
• Inchidere la curent mic de alimentare (<5μA)
• Nu incarca magistrala cand este dezactivata sau intrerupta
• Curent de rotire pull-up limitat puternic
• Rezistenta ESD model corp uman ±8kV
