Modul card SD SPI flash Adafruit XTSD 512 MB

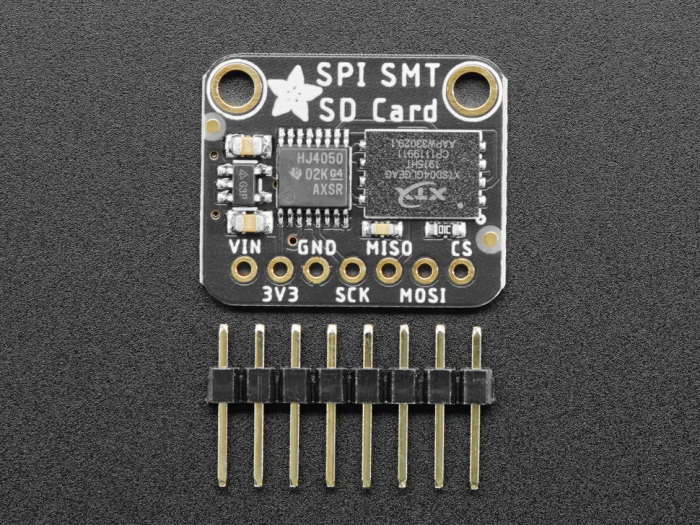

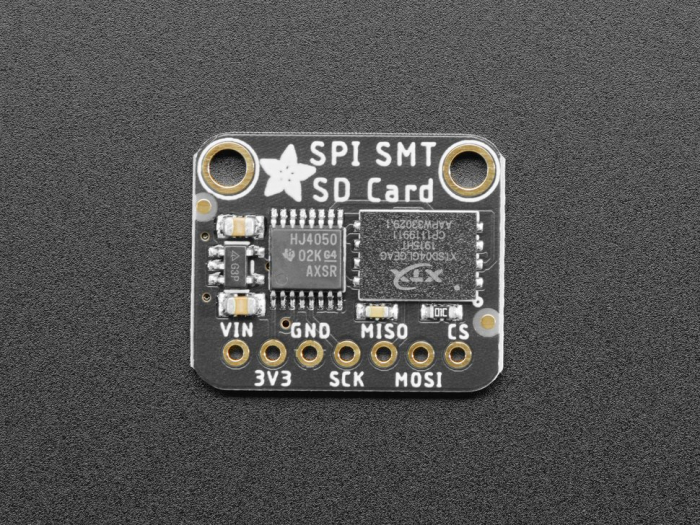

Acest modul card SD SPI Flash Adafruit XTSD 512 MB este un chip care arata ca unul de stocare SPI flash dar in realitate este un card SD intr-un format SMT. Asta inseamna ca se conecteaza ca un breakout de card SD si se folosesc librariile SD existente pentru microcontroller. De exemplu, poti folosi libraria SD in Arduino sau o librarie SD pentru CircuitPython.

Placa actioneaza precum un card de 512MB cu pre-formatare FAT. Daca te intrebi la ce ti-ar folosi acest breakout daca nu-l poti introduce in computer ca sa preiei fisierele, raspunsul este ca utilitatea apare cand vrei sa inregistrezi date intr-un dispozitiv cu vibratii mari, sau cand ai nevoie sa reduci dimensiunile, ori cand microcontrollerul are interfata USB mass storage.

Comparat cu un flash SPI simplu, acest chip cu memorie NAND suporta mai multe operatii si calcule ECC. Nu trebuie sa stergi blocurile manual ci doar sa le scrii si sa le citesti ca de/pe un card SD obisnuit. Poti configura frecventa la 50MHz iar clasa vitezei de scriere este 8. Chip-ul este cuplat in modul SPI, cu shimbatoare de nivel ca sa-l poti utiliza cu 3V sau 5V. De asemenea, primesti un regulator de 3.3V si un rezistor pull-up pe CS. Cupleaza pinii SPI la microcontroller si foloseste libraria ta SD preferata.

Specificatii:

• Capacitate: 4Gb (512MB)
• Conditii de temperatura de operare: Ta = intre -30 si +85 grade centigrade
• Conditii temperatura depozitare: Tstg = intre -40 si +85 grade centigrade
• Suporta frecvente de pana la 50Mhz
• Motor HW ECC integrat si mecanism de management NAND foarte stabil
• Viteza de scriere clasa 8

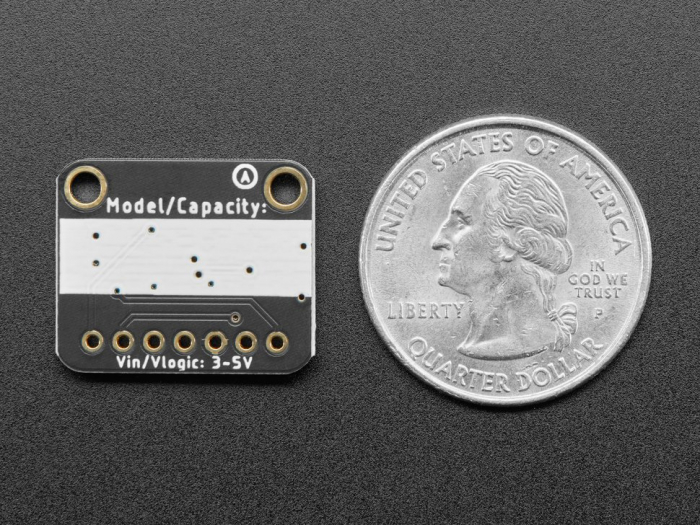

• Dimensiuni: 21.4 x 17.7 x 2.9 mm
