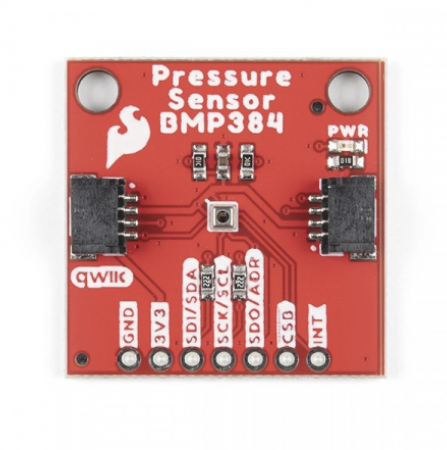

Senzor presiune SparkFun - BMP384 (Qwiic)

Modulul senzor presiune SparkFun - BMP384 (Qwiic) este dotat cu senzorul de presiune BMP384 de la Bosch Sensortec. BMP384 are o performanta excelenta la masuratori de inalta rezolutie (pana la 24 de biti) si utilizeaza o cavitate umpluta cu gel pentru a oferi o rezistenta suplimentara la lichide (apa si alte substante chimice). Acest lucru il face o optiune excelenta pentru monitorizarea presiunii aproape de apa sau in medii umede, desi senzorul nu este rezistent la apa fara un concept adecvat de integrare.

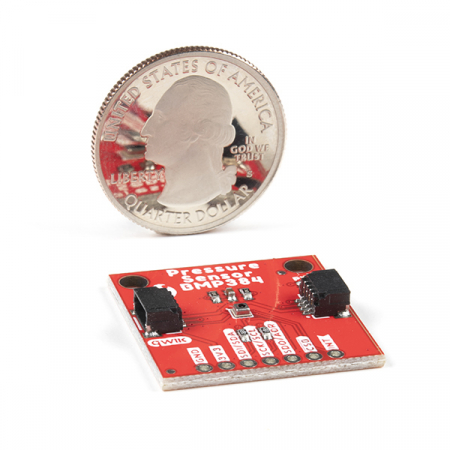

BMP384 ofera o precizie excelenta intr-un interval larg de masurare (de la 300hPa la 1250hPa si de la -40 la +85°C), pe o suprafata ce utilizeaza dimensiunea standard Qwiic (2.4cm x 2.54cm). Senzorul are, de asemenea, o setare de supraesantionare configurabila, un buffer FIFO pentru stocarea a pana la 73 de masuratori, precum si un filtru trecere joasa, astfel incat utilizatorii sa poata ajusta performanta in functie de cerintele aplicatiei.

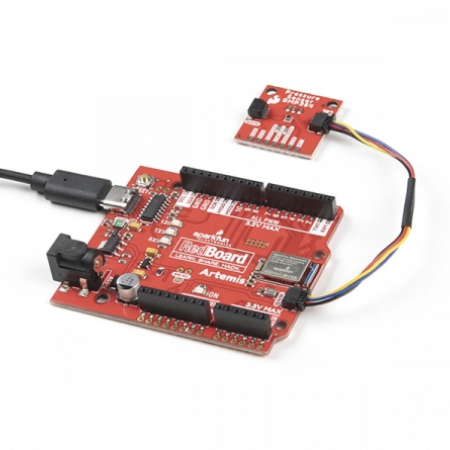

Senzorul de presiune Qwiic comunica prin I2C implicit, utilizand sistemul practic Qwiic, astfel incat nu este necesara lipirea pentru a-l conecta la restul sistemului. In acelasi timp, pinii separati la 2.54mm sunt disponibili in cazul in care se prefera utilizarea unei placi breadboard, suportand si utilizarea BMP384 prin SPI.

BMP384 de pe modulul senzor presiune SparkFun - BMP384 (Qwiic) are trei moduri de functionare: modul Sleep, modul Normal si modul Forced. In timp ce se afla in modul Sleep, senzorul este inactiv si consuma ~ 2 µA. In modul Normal, trece automat intre perioadele de masurare si de asteptare, consumand ~ 700 µA la consum curent de varf, in timpul masuratorilor. Modul Forced permite controlul direct al masuratorilor pentru a trezi senzorul din modul Sleep, a efectua o masuratoare unica si a returna dispozitivul in modul Sleep.

Specificatii:

• Interval tensiune de alimentare: 1.65V - 3.6V
• Consum curent:
  • 700µA - Varf in timpul masurarii presiunii
  • 3.4 µA @ 1Hz - Monitorizarea presiunii si temperaturii cu setarile supraesantionare Ultra Low Power
  • ~2µA - Modul Sleep
• Viteze transfer de date:
  • I2C - 3.4MHz
  • SPI - 10MHz

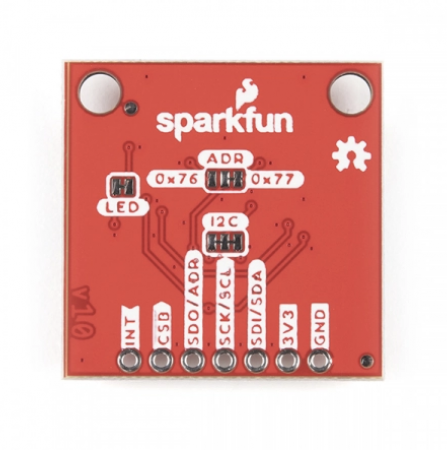

• Adresa I2C: 0x77 (implicit), 0x76 (alternativ)
• Senzor de temperatura intern

Linkuri:

• Schema
• Fisierele Eagle
• Dimensiunile placii
• Fisa pentru BMP384
• Ghid de conectare
• Despre Qwiic
• Libraria Arduino pentru BMP384
• Fiserele GitHub
