Afisaj SparkFun 20x4 SerLCD - RGB Backlight (Qwiic)

Modulul afisaj SparkFun 20x4 SerLCD - RGB Backlight (Qwiic) este un LCD cu suport pentru conexiune in serie, bazat pe AVR, ce ofera o solutie simpla si economica pentru adaugarea unui afisaj cu cristale lichide 20x4 negru pe RGB in cadrul proiectului tau.

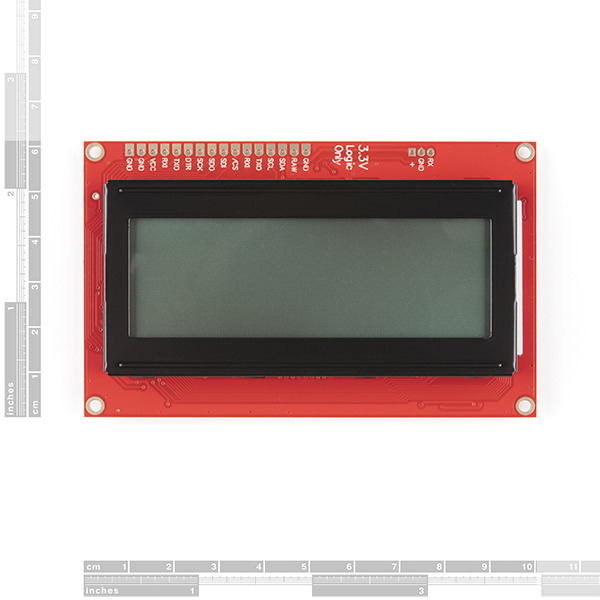

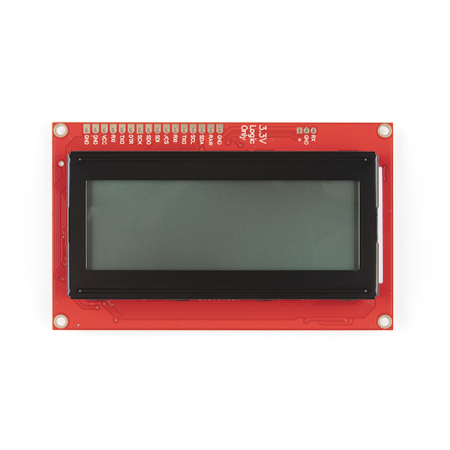

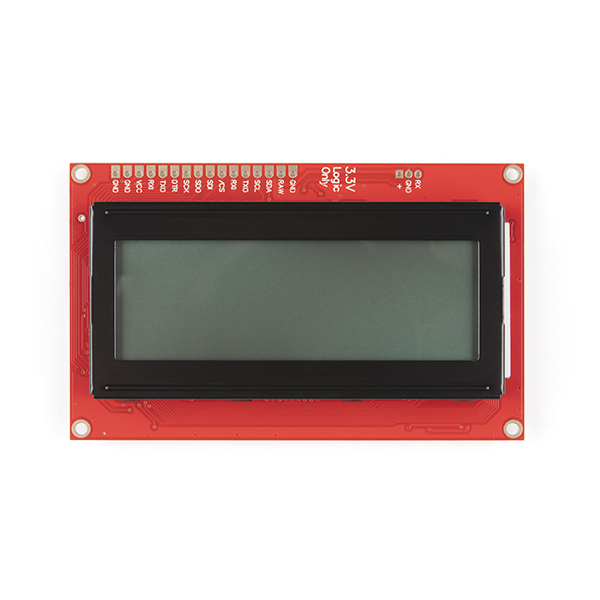

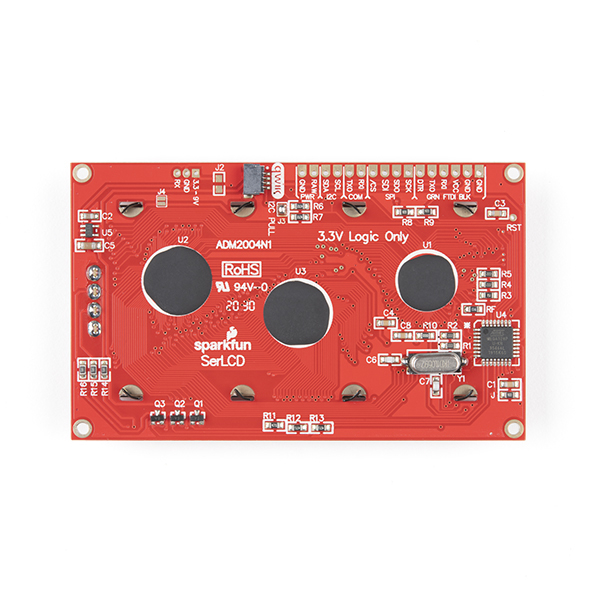

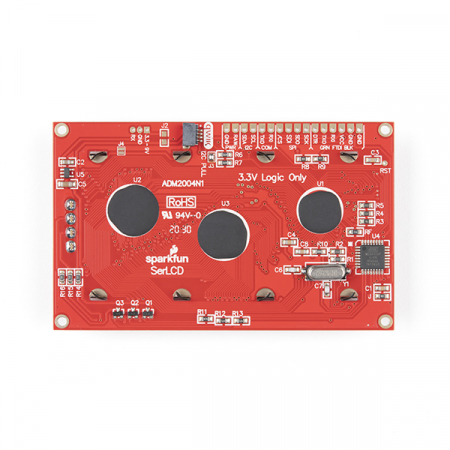

Pe spatele ecranului placa include un ATmega328P care se ocupa de tot controlul ecranului, fara sa mai ai nevoie de alte module. Afisajul poate comunica in trei moduri diferite: serial, I2C si SPI. Aceasta versiune vine echipata cu un conector Qwiic, reducand numarul de fire necesare si oferind posibilitatea de a afisa multe tipuri de text si cifre. Microcontrollerul AVR ATmega328P de pe placa utilizeaza cristal de 11.0592MHz pentru o mai mare acuratete in comunicare, cu rate baud ajustabile intre 1200 si 1000000, implicit stabilit la 9600. Firmware-ul pentru acest SerLCD este cu sursa deschisa pentru un inalt grad de personalizare.

De notat ca acest SerLCD este un dispozitiv de 3.3V si trebuie sa transformi cei 3.3V logici in functie de microcontrollerul sau de SBC-ul ales, altfel risti deteriorarea placii.

Specificatii:

• Afisaj de 20x4, negru pe RGB
• AVR ATMega328p (cu bootloader compatibil Arduino) populat pe spatele ecranului LCD; se ocupa de tot controlul LCD-ului
• Trei optiuni de comunicare: seriala, I2C si SPI
• Adresa I2C ajustabila, controlata prin comenzi speciale de software (implicit 0x72)
• Conexiune Qwiic
• Optiune de resetare de urgenta la configurarile din fabrica (jumper RX la GND la bootup)
• Caracter de spatiu (backspace) operational
• Tampon de intrare ce stocheaza pana la 80 de caractere
• Modulatie latime impuls la lumina de fundal pentru controlul direct al luminozitatii acesteia si a consumului de curent
• Modulatie latime impuls de contrast pentru definirea prin software a cantitatii contrastului
• Ecran splash definit de utilizator
• Firmware cu sursa deschisa si bootloader compatibil Arduino pentru actualizari prin Arduino IDE
• Tensiune de intrare: 3.3V-9V (3.3V numai prin conectorul Qwiic si pinul "+")
• Niveluri logice I/O: 3.3V
• Consum curent @ 3.3V: minim fara caractere - 4.5mA (LED-urile oprite); maxim cu toate caracterele - 21.7mA (rosu), 17.2mA (verde), 15.5mA (albastru), 41.1mA (alb)
• Dimensiuni (LxlxI): 97.67mm x 60.23mm x 15.32mm
• Greutate: 4 g

Linkuri:

• Ghid de conectare
• Fisierul hex firmware
• Fisierele firmware GitHub
• Diagrama in format PDF si ca imagine PNG
• Suport Python Support (Qwiic_Py)
