Breakout serial SparkFun cu CH340C si USB-C

Aceasta placa breakout de la SparkFun este un adaptor USB-la-serial usor de utilizat, bazat pe CH340C, care beneficiaza de conector USB-C. Cu acest tip de conector poti obtine pana la de trei ori viteza generatiei anterioare USB la 1.5A, rezolvand, de asemenea, vechea problema problema de conectare a unui cablu USB, iar asta pentru ca este reversibil.


Placa functioneaza cu sisteme de 5V si 3.3V si are capacitatea de autoinstalare a majoritatii sistemelor de operare fara sa necesite drivere aditionale. De asemenea, placa breakout foloseste circuitul integrat CH340C pentru conversie usoara si rapida a semnalelor la USB.

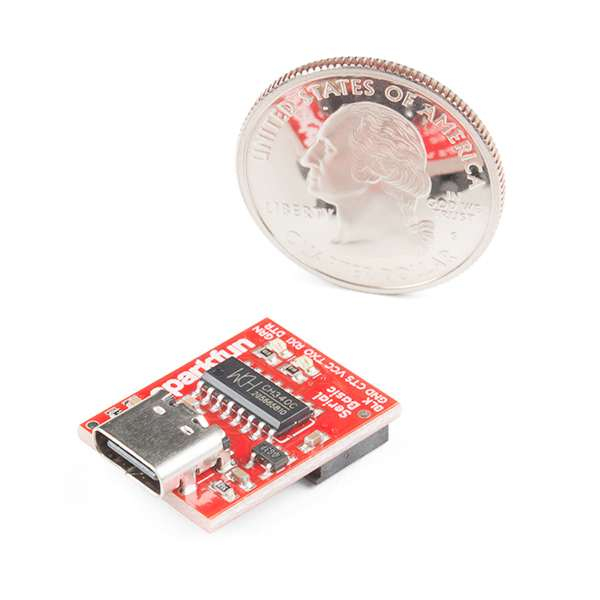

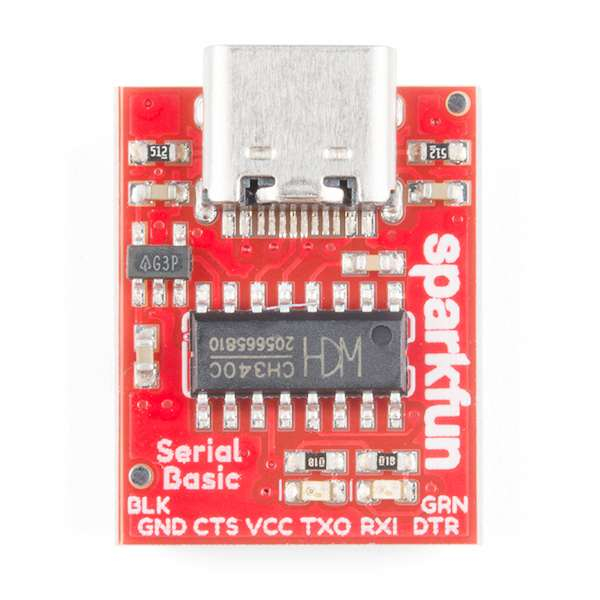

Pinout-ul simuleaza pinout-ul DTR/RXI/TXO/VCC/CTS/GND comun pe care-l gasesti pe sute de variante FTDI-la-USB. Poate fi utilizat si ca dispozitiv serial general pentru depanare (de exemplu cu un modul GPS).

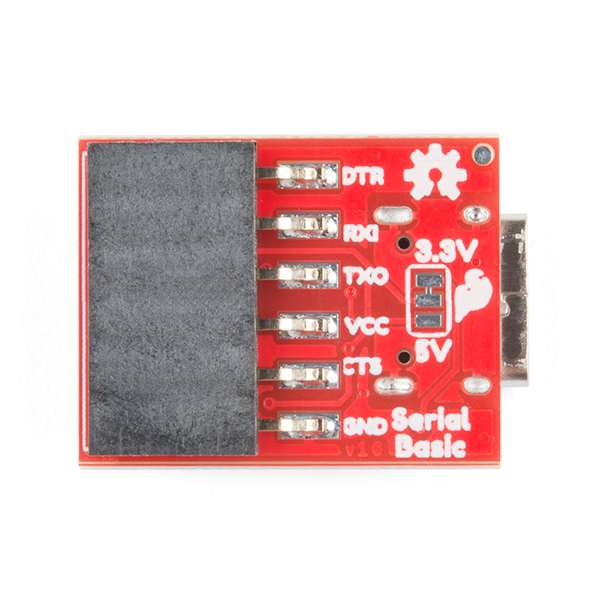

Jumperul de pe spatele placii controleaza tensiunea de iesire de pe pinul VCC. Implicit, placa scoate 3.3V si are semnale de 3.3V. Schimband jumperul la 5V, placa va scoate 5V pe pinul VCC, cu semnale de 5V.


Specificatii:


• Functioneaza cu 3.3V si 5V
• Bazat pe circuitul integrat CH340C
• Conector USB-C
• Functioneaza si ca dispozitiv serial general pentru depanare

Linkuri:


• Schema
• Fisierele Eagle
• Ghidul de montaj
• Fisa produsului CH340C
• Drivere: Windows, Linux, Mac
• Fisierele GitHub

​
