Breakout SparkFun amplificator audio, cu Qwiic

Placa breakout SparkFun amplificator audio, cu Qwiic vine cu amplificatorul TPA2016D2 de la Texas Instruments, un model de clasa D, puternic, stereo si fara filtru. Se distinge de alte amplificatoare prin controlul volumului (castig), tehnologia DRC (Dynamic Range Compression), tehnologia AGC (Automatic Gain Control), amplificatorul de activare/dezactivare si faptul ca poate fi configurata prin software, prin I2C. Operarea sa, de clasa D, indica o temperatura mica si durata lunga de viata a bateriei, la controlul difuzoarelor de 4Ω, cu pana la 2.8W in modul stereo, si a celor de 8Ω, cu pana la 1.7W in stereo.

DRC si AGC fac ca acest amplificator sa fie unic, pentru ca poti “nivela” sectiunile de sunet puternic sau de liniste, din sursa audio. Mai mult, permite maximizarea volumului la difuzoare. Prin reglarea setarilor, utilizatorul poate obtine cel mai mare volum fara distorsionarea semnalului audio. Cu DRC, AGC si/sau limitatorul, utilizatorul poate sa protejeze difuzoarele impotriva deteriorarii la niveluri de sunet foarte puternice.

Libraria Arduino disponibila permite controlul usor al functiilor amplificatorului, de la controlul castigului, pana la AGC-ul avansat. De notat ca este necesara trimiterea configuratiei catre TPA2016D2 la fiecare ciclu de alimentare.

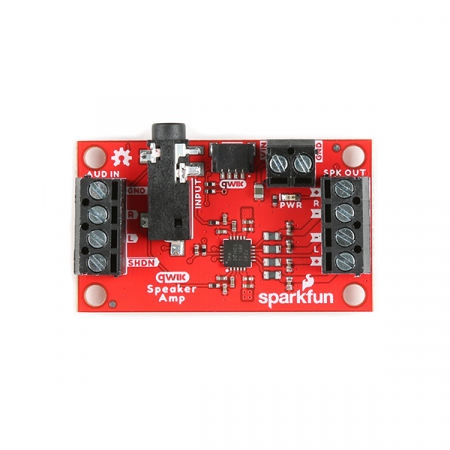

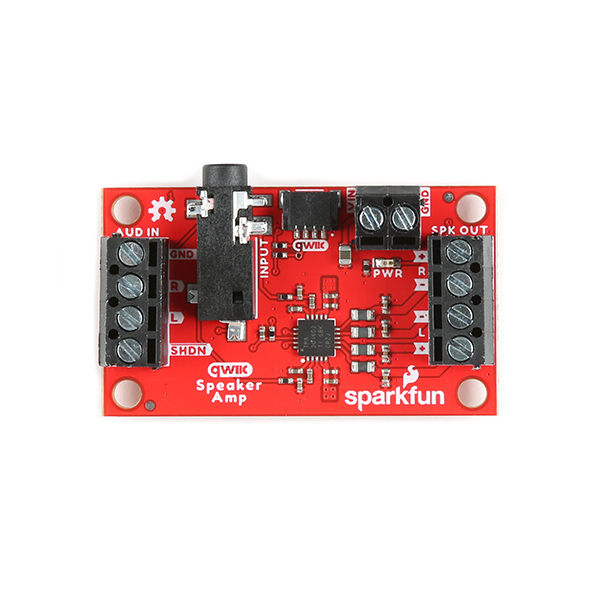

Placa breakout SparkFun amplificator audio, cu Qwiic a fost conceputa sa fie usor de utilizat. Vine cu terminale cu surub pentru sursa audio, putere, oprire si iesirea difuzorului. Conectorul TRS de 3.5mm este inclus ca alternativa pentru inserarea usoara a unui cablu audio. Cu sistemul Qwiic nu este necesara lipire pentru conectarea la restul sistemului, atunci cand se configureaza amplificatorul.

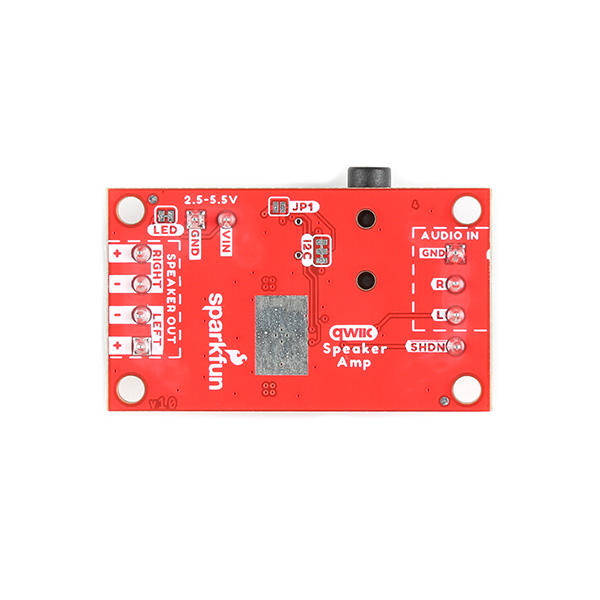

Un LED de putere (PWR) de pe placa indica cand intra curent in amplificator, prin VIN. Acesta poate fi dezactivat prin taierea jumperului LED de pe spatele placii. Utilizatorii care nu vor sa alimenteze placa cu o sursa separata, pot inchide jumperul JP1 si utiliza aceeasi sursa ca microcontrollerul, prin pinul de 3.3V de la conectorul Qwiic.

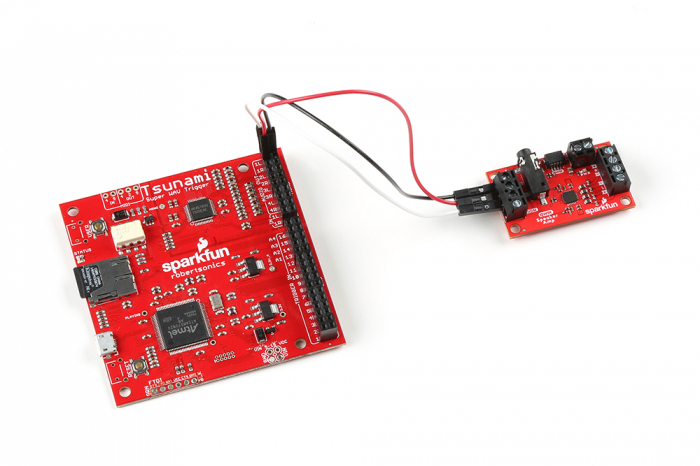

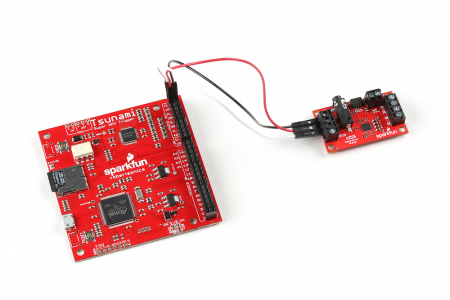

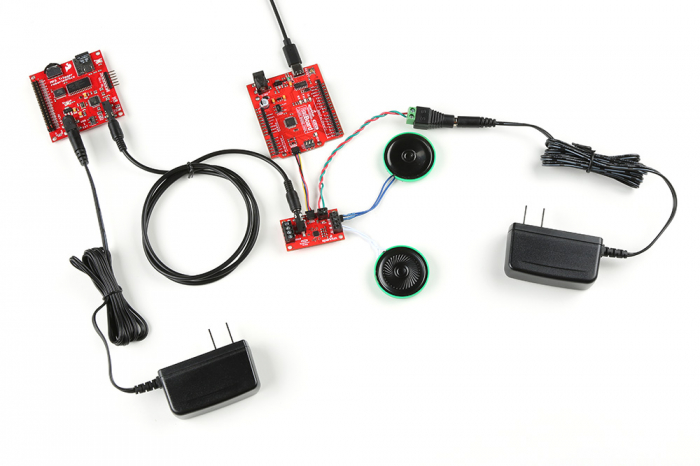

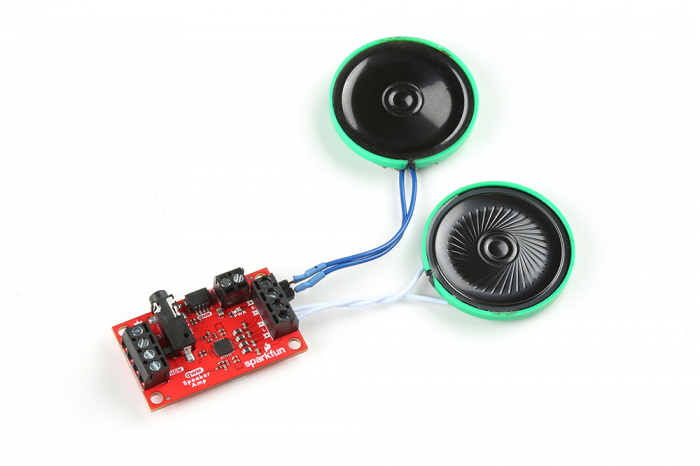

Aceasta placa este potrivita in proiectele unde se amplifica semnalul audio pentru difuzoarele mici, diferentiale. Este, de asemenea, potrivita la cuplarea cu un smartphone, computer, player portabil, sau orice placi audio (cum ar fi un MP3 Trigger, Tsunami Super WAV Trigger, MP3 Player Shield sau Music Instrument Shield).

Specificatii:

• Amplificator audio de clasa D, stereo, Texas Instruments TPA2016D2
• Arhitectura clasa D, fara filtru
• Operare flexibila cu sau fara I2C
• Parametrii DRC
• Paramentrii AGC
• Control programabil pentru volum
• Castig selectabil, de la –28dB la 30dB in 1-dB pasi (cand se foloseste comprimarea)
• Attack, Release si Hold selectabile
• 4 ratii de comprimare slectabile
• PSRR mare: 80dB
• Timp rapid de pornire: 5ms
• Functie de activare sau dezactivare AGC
• Functie de activare sau dezactivare limitator
• Protectie la scurt-circuit si protectie termica
• Adresa I2C: 0x58 (necomutata)
• Intrare tensiune
  • 2.5V pana la 5.5V prin terminal cu surub, cu 2 pini
  • 3.3V prin conectorul Qwiic, cand JP1 este inchis
• Curent mic de alimentare
  • 3.5mA @ 2.5V
  • 3.7mA @ 3.6V
  • 4.5mA @ 5.5V
• Curent mic de oprire
  • 0.1µA @ 2.5V
  • 0.2mA @ 3.6V
  • 0.3mA @ 5.5V
• Iesire stereo
  • 1.7W per canal, in 8Ω, la 5V
  • 750mW per canal, in 8Ω, la 3.6V
  • 2.8W per canal, in 4Ω, la 5V
  • 1.5W per canal, in 4Ω, la 3.6V
• 1x Jack TRS de 3.5mm pentru intrarea audio
• Terminale cu surub
  • 1x2 pentru putere (PWR, GND)
  • 1x4 pentru intrarea audio (GND, R, L) si SHDN
  • 1x4 pentru iesirea de difuzor (R+, R-, L+, L-)
• 1x Conector Qwiic cu 4 pini
• Rezistente pull-up I2C (2.2kΩ)
• LED
  • PWR
• Jumpere
  • LED
  • I2C
  • JP1

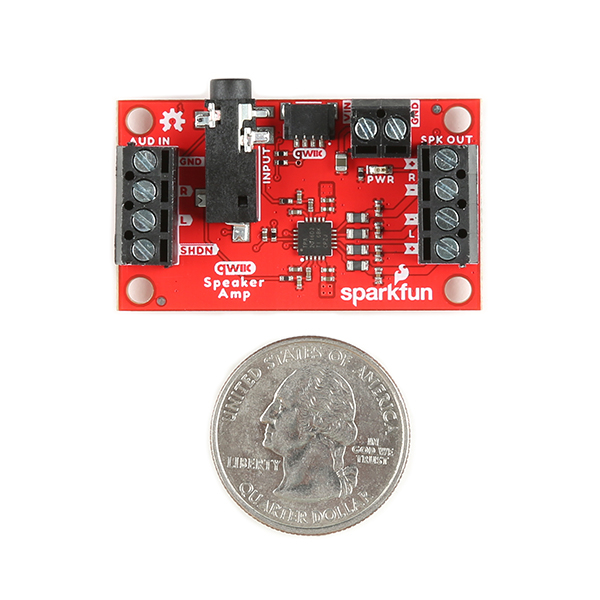

• Dimensiunile placii: 4.5 x 2.45 cm

Linkuri:

• Schema
• Fisierele Eagle
• Dimensiunile placii
• Ghid de conectare
• Fritzing
• Fisa pentru TPA2016D2
• Pagina Qwiic
• Libraria Arduino
• Fisierele GitHub
