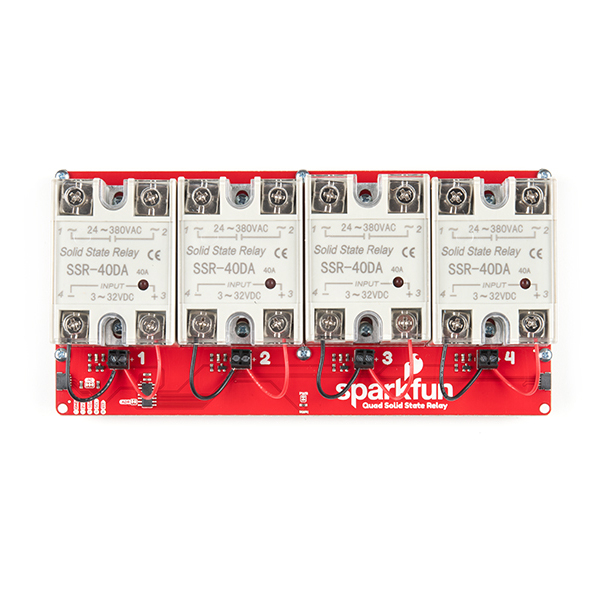

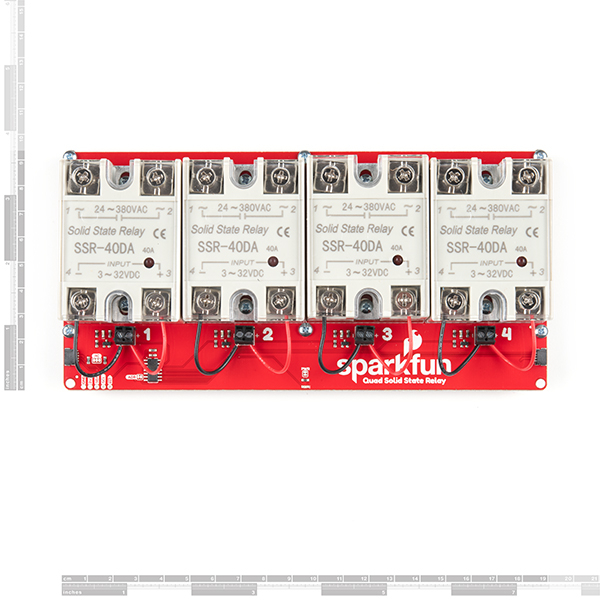

Kit releu stare solida SparkFun cu Qwiic

Cu un kit releu stare solida SparkFun cu Qwiic poti adauga pana la patru relee in stare solida pe o singura placa de circuit pentru a le controla prin I2C de la microcontroller-ul tau preferat. Fiecare releu suporta 40A @ 28-380 VAC iar cu toate patru pe o placa ai control asupra puterii direct de la sistemul de conectare Qwiic. Kit-ul nu necesita lipire dar trebuie asamblate releele la placa iar apoi sa o conectezi la sursa AC.


ATTiny84 de pe placa din acest kit releu stare solida SparkFun cu Qwiic vine programat sa accepte diferite comenzi pentru comutarea celor patru relee. Adresa I2C de la ATTiny84 este configurabila prin software si poti lega in serie peste 100 de relee cvadruple Qwiic (avand grija la posibilitatea supraincarcarii magistralei de 3.3V ce poate cauza fluctuatii de tensiune, caz in care se recomanda o sursa de putere externa). Mai mult, jumper-ul de adresa poate fi deschis pentru a comuta adresa I2C de la 0x08 (implicita) la 0x09 (alternativa).


Lucrul cu tensiuni inalte poate fi periculos. Acest accesoriu de putere este destinat utilizatorilor experimentati in tensiunile AC. De asemenea, pentru sarcinile mici (ca 4-10A) racirea cu aer ar fi de ajuns dar pentru sarcini mai mari se recomanda un radiator.

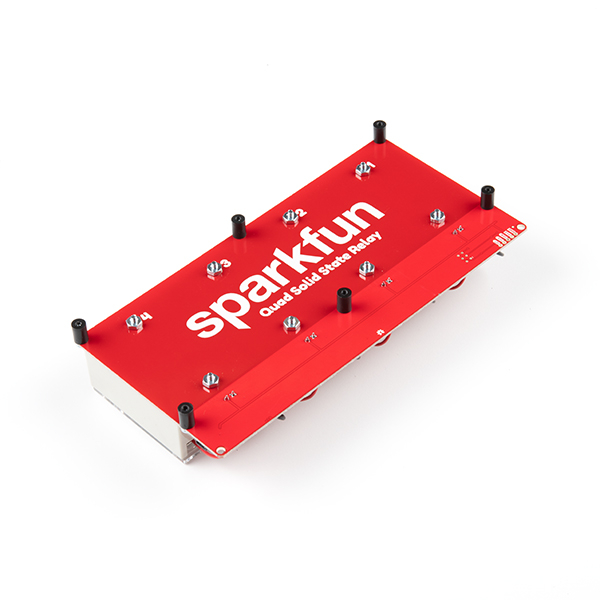

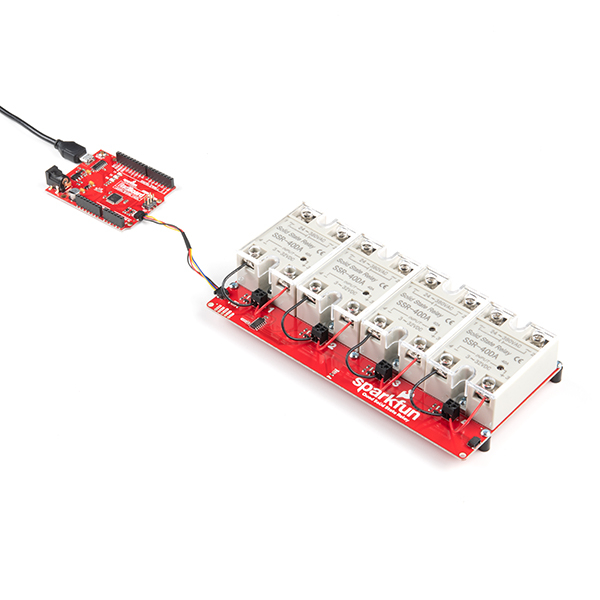

Nota: Distantierele negre si suruburile 4-10 care apar in imagini nu sunt incluse in kit.


Specificatii:

• Tensiune de operare: 2.5-3.6V (3.3V recomandat)
• Adresa I2C: 0x08 (implicita), 0x09 (alternativa prin jumper)
• Curent maxim (prin releu): 40A (24-380VAC)
• Declansator nivel trecere zero
• Numai circuit deschis normal

Inclus in pachet:

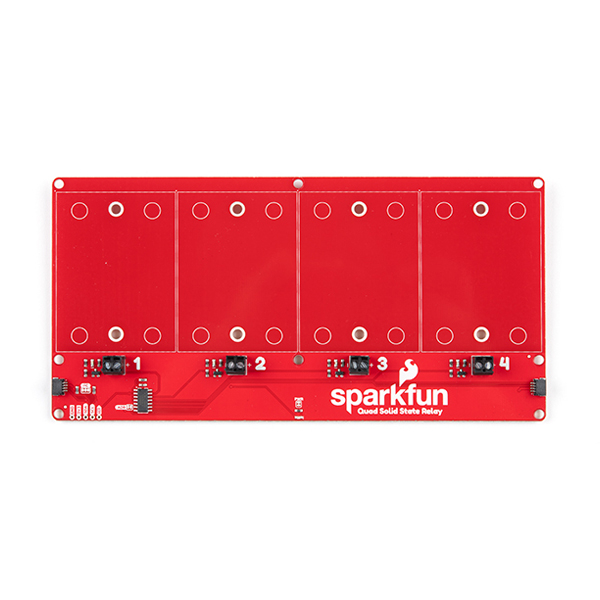

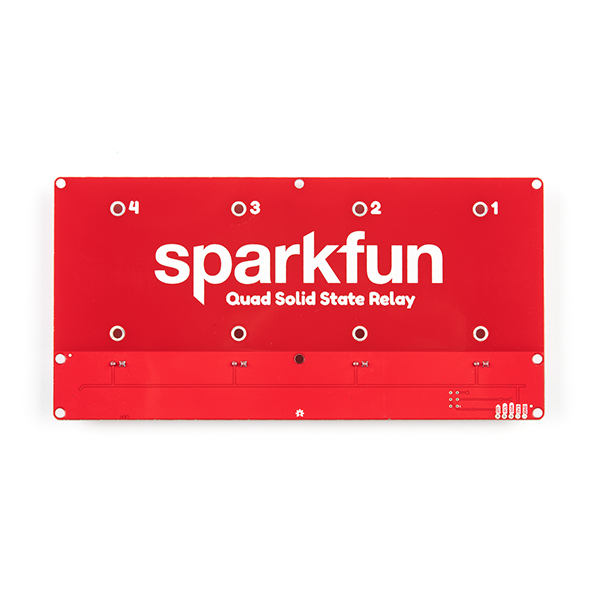

• 1x Placa de circuit cvadruplu stare solida cu Qwiic

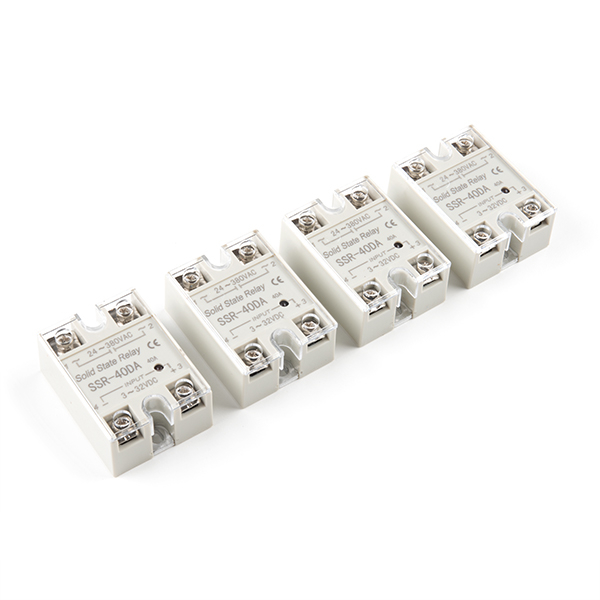

• 4x Relee stare solida - 40A (3-32V DC intrare)

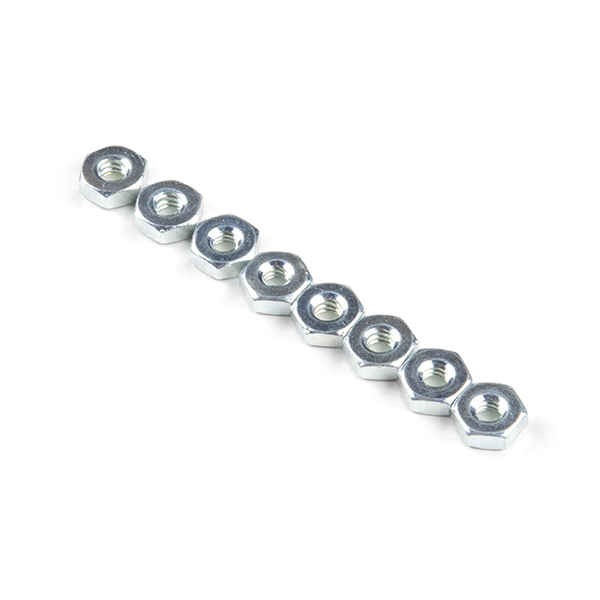

• 8x Piulite hexagonale 4-40

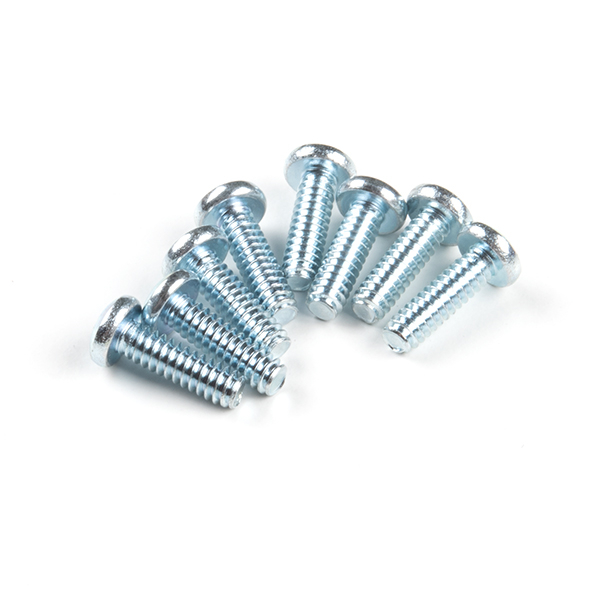

• 8x Suruburi Phillips de 9.53mm, filet 4-40

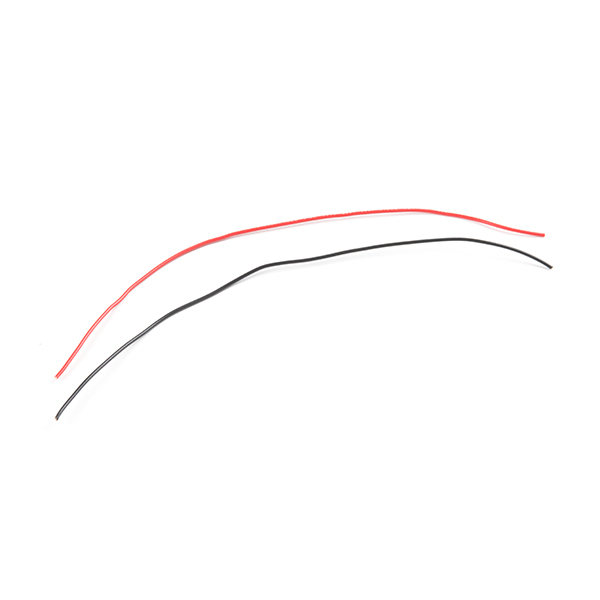

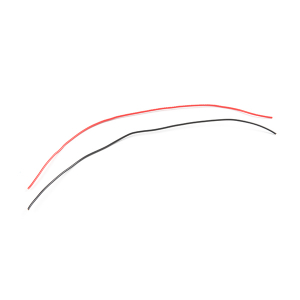

• Sarma de 20.32cm, 22 AWG (rosie)
• Sarma de 20.32cm, 22 AWG (neagra)
