Modul actualizare SparkFun MicroMod Update Tool

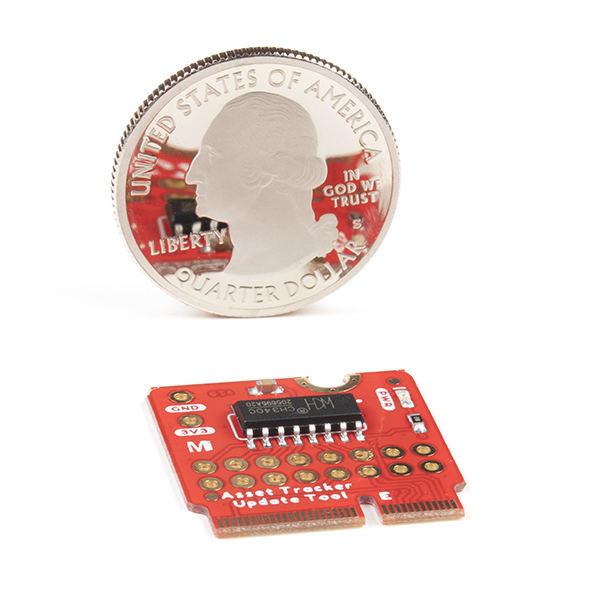

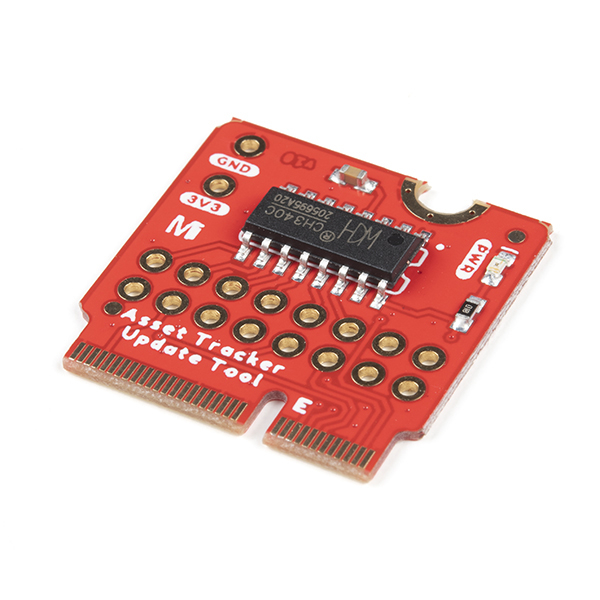

Placa modul actualizare SparkFun MicroMod Update Tool este conceputa sa interfateze cu placa breakout MicroMod Asset Tracker si face usoara comunicarea directa cu modulul u-blox SARA-R510M8S folosind software-ul complex de evaluare celulara m-center de la u-blox. Daca esti familiarizat(a) cu u-center, software-ul de evaluare GNSS de la u-blox, vei aprecia beneficiile acestui software. Trebuie doar sa atasezi un cablu USB-C si esti gata sa incepi!

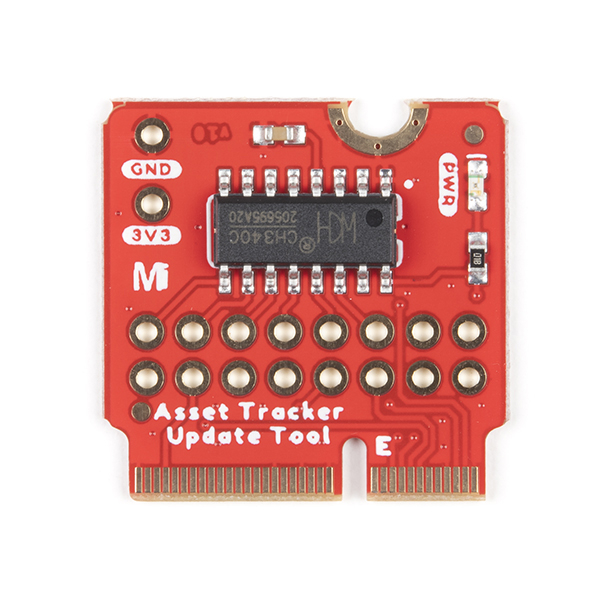

Modulul de actualizare nu este o placa procesor MicroMod completa ci o unealta mult mai simpla. Are un convertor USB-la-serial CH340C pentru acces complet la toti cei opt pini ai interfetei UART de la SARA-R5 prin conectorul USB-C de la Asset Tracker. Il poti percepe ca pe o punte intre USB si serial.

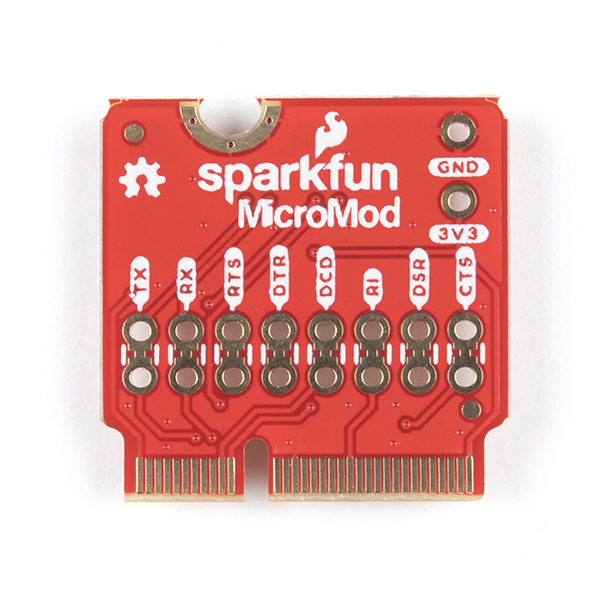

Placa modul actualizare SparkFun MicroMod Update Tool vine cu opt perechi de orificii de conectare placate pentru semnalele UART. Le poti folosi pentru conectarea directa la UART SARA folosind semnale de 3.3V. Suporturile despicate de pe partea din spate a modulului pot fi deschise pentru izolarea completa a CH340C; pinii cei mai apropiati de M.2 fac legatura directa cu UART SARA.

Specificatii:

• Convertor USB-la-serial CH340C
• Opt perechi de orificii de conectare placate cu legaturi jumper cu suporturi despicate pentru:
  • Transmisie seriala (TX)
  • Receptie seriala (RX)
  • Cerere de trimitere (RTS)
  • Pregatit de trimitere (CTS)
  • Pregatit pentru terminalul de date (DTR)
  • Pregatit pentru setul de date (DSR)
  • Indicator inel (RI)
  • Detectare purtator date (DCD)
• Indicator LED pentru:
  • Putere (3.3V)
