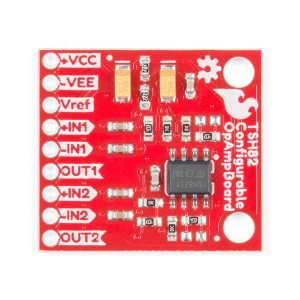

Placa OpAmp configurabila SparkFun TSH82

Placa OpAmp configurabila SparkFun TSH82 a fost conceputa sa-ti ofere cea mai buna combinatie intre performanta si flexibilitate cu doua niveluri de castig, fiecare accesibil independent pe pinii header-ului. Fiecare nivel este configurat nativ ca un amplificator inversor ce poate extinde capacitatile OpAmp. Folosind firele jumper de pe spatele placii, poti configura fiecare nivel pentru operatia non-inversoare, intrare diferentiala si cuplare de intrare DC. In termeni de electricitate, ambele niveluri de pe aceasta placa sunt identice. Configuratia implicita este inversarea cu un castig de -4.7, cu o latime de banda de aproape 10MHz.

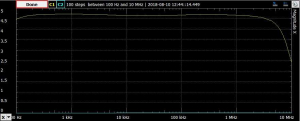

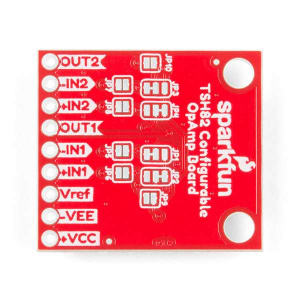

Semnalele de intrare sunt cuplate AC iar impedanta de intrare este de 10K, cu o intrerupere de frecventa joasa de 15.9Hz. Iesirile sunt si ele cuplate DC asa ca nu uita sa adaugi un condensator la iesire daca folosesti o alimentare cu o singura terminatie si ai nevoie sa sertizezi componenta DC. Placa va opera si cu o sursa DC cu o terminatie, de 4.5V, pana la 12V, sau o sursa bipolara intre +/-2.25V si +/-6V. Pe spatele placii vei gasi 10 jumpere de lipire ce pot fi folosite la schimbarea performantei placii insa nu trebuie sa faci nicio modificare pentru utilizarea in starea implicita.

Specificatii:


• Interval operare: 4.5V - 12V
• Latime banda 3dB: 100MHz
• Rata de zgomot: 100 V/µs
• Curent de iesire pana la 55mA
• Tensiune de alimentare unica de intrare
• Iesire sina-la-sina
• Specificat pentru sarcini de 150Ω
• Distorsiune joasa, THD 0.1%
• Pachete SOT23-5, SO8 si TSSOP

Linkuri:


• Schema
• Fisierele Eagle
• Ghid de conectare
• Fisa produsului
• Fisierele GitHub

​
