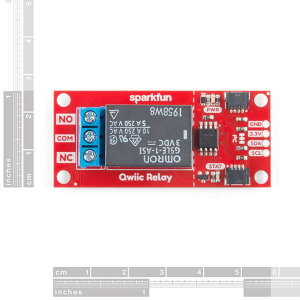

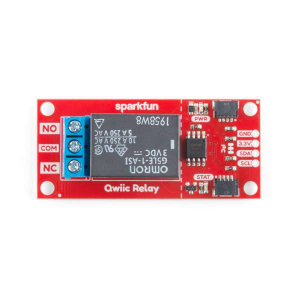

Releu Qwiic SparkFun

Daca ti-ai dorit vreodata sa poti controla ceva puternic sau ai avut nevoie sa activezi/dezactivezi un dispozitiv de inalta putere de la proiectul tau Arduino sau un alt microcontroler de putere joasa, acum te poti baza pe o solutie simpla - releul singular cu Qwiic SparkFun. Placa cu un singur releu poate suporta pana la 5.5A la 240VAC pentru perioade lungi de timp si iti permite sa controlezi sarcini mari prin comenzi simple I2C. Utilizand sistemul Qwiic si terminalele cu surub de pe placa, nu va mai trebui sa lipesti ceva ca sa faci conectarea la restul sistemului tau.

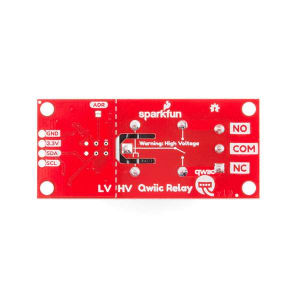

Releul Qwiic vine cu o adresa I2C implicita, 0x18, care poate fi schimbata cu o simpla comanda, ceea ce permite controlul a peste 100 relee Qwiic pe o singura magistrala (insa trebuie sa fii atent la faptul ca, daca folosesti multe relee pe o magistrala de 3.3V, se pot produce socuri electrice, astfel ca ai nevoie de o sursa externa de alimentare). In plus, pe spatele placii exista un jumper de adresa si, daca-l inchizi cu lipitura, se va schimba adresa la 0x19.


Placa include multe caracteristici de siguranta. Izolarea este mai mare intre sarcina si controlul tensiunii joase iar in jurul pinului comun a fost adaugat un strat de aer. Urmele dintre releu si terminalele NC/NO/COM au fost dublate pentru a creste curentul maxim.


Specificatii:


• Tensiunea de operare: 1.7V-3.6V
• Rezistenta bobinei: 23.5Ω
• Adresa I2C: 0x18 (implicit), (jumperul se schimba la 0x19)
• Curentul maxim (prin releu): 5.5A (240 VAC)
