Produsul

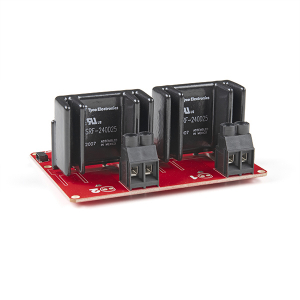

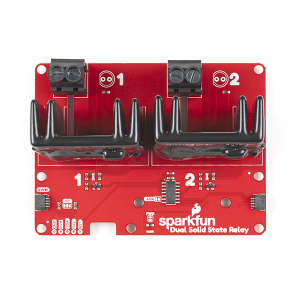

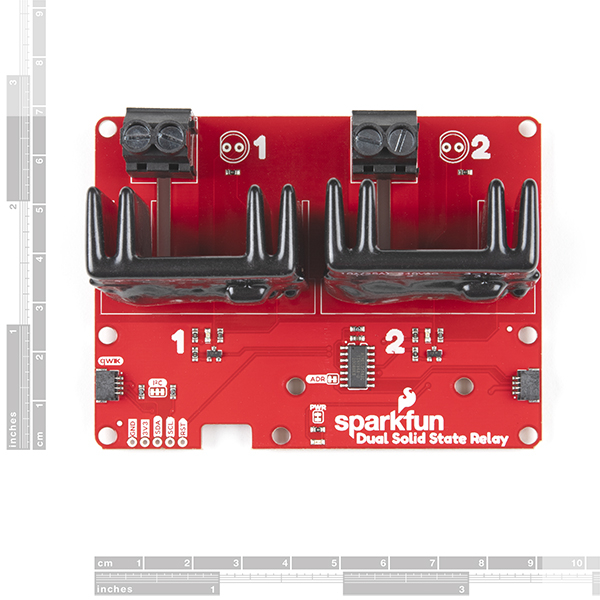

releu stare solida dual SparkFun cu Qwiic este o placa ce livreaza putere, care permite utilizatorilor sa comuteze doua sarcini AC de la un microcontroller de putere joasa folosind sistemul de conectare SparkFun Qwiic. Placa are doua relee in stare solida, de 25A/250VAC, care utilizeaza metoda Zero Cross Trigger (declansare trecere zero) ca sa poti comuta doua sarcini pe un semnal de purtator de 60Hz AC, cu pana la 120 de ori pe secunda.
Un ATTiny84 este “creierul” releului si accepta comenzi I2C pentru comutarea celor doua relee, printre altele. Adresa I2C de la ATtiny84A este configurabila prin software, astfel ca, daca ai in plan un proiect cu consum mare de putere, poti conecta in serie peste 100 de relee in stare solida SparkFun cu Qwiic.
Lucrul cu tensiuni atat de inalte este periculos astfel ca pe placa

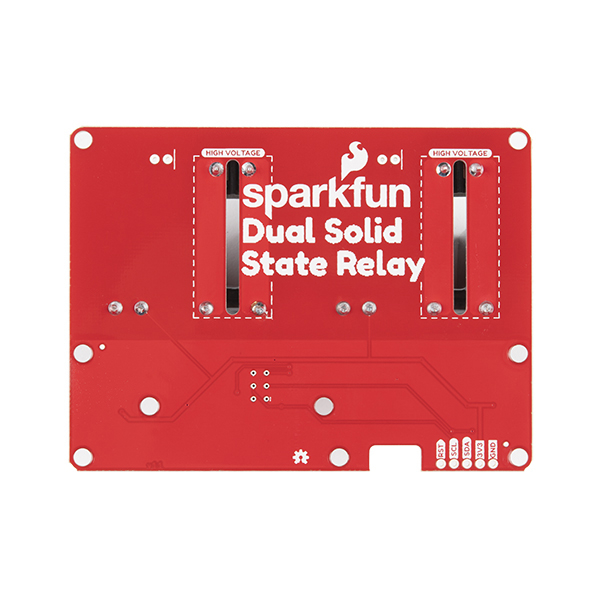

releu stare solida dual SparkFun cu Qwiic au fost incluse mai multe elemente de siguranta, inclusiv izolatie la sol intre releu si restul circuitului, precum si o zona frezata ce izoleaza fiecare parte de la AC. Totusi, acest accesoriu de putere este recomandat utilizatorilor experimentati, care au cunostinte despre tensiunile inalte AC.
Nota: Releele sunt evaluate pentru maxim 25A cu racire fortata cu aer, altfel se recomanda maxim 10A.
Specificatii:
- Tensiunea de operare: 2.5-3.6V (3.3V recomandat)
- Adresa I2C: 0x0A (implicit) 0x0B (alternativ prin jumperul de selectare)
- Interval tensiune in sarcina: 12-280VAC
- Curent maxim (prin releu): 25A(240VAC cu racire cu aer fortata)
- Declansare trecere zero
- Numai circuit deschis normal
- 2x Conectori Qwiic
