Pololu Multiplexor Pololu pentru servomotor RC cu 4 canale, asamblat

59,07 Lei
Stoc sku: MOD-187
Stoc epuizat

Durata de livrare: 1 - 3 zile lucratoare

Cod Produs: 00002919 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 2 Lei pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (0)
Acest multiplexor Pololu pentru servomotor RC cu 4 canale, asamblat poate fi utilizat cu sistemele de control radio de nivel hobby si cu controllerele servo, pentru comutarea usoara a controlului servo intre doua surse independente, cu ajutorul unui canal auxiliar separat drept selector de intrare. Aceste caracteristici il fac ideal in aplicatiile unde ai doua posibile surse de control si vrei sa poti comuta intre ele oricand. De exemplu, ai putea conecta doua receptoare RC la acelasi set de servomotoare sau elemente de control electronic al vitezei (ESC) pentru ca transmitatorul master sa decida care dintre transmitatorul master sau cel slave este la in control. O alta posibila aplicatie ar fi multiplexarea intre un receptor RC si un controller servo pentru o comutare usoara intre controlul autonom si cel manual al unui set de servomotoare.

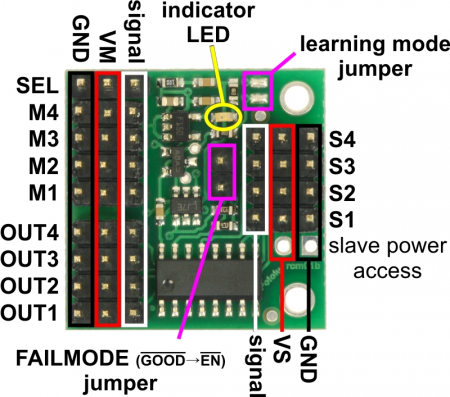

Aceasta versiune de multiplexor RC (cunoscut si sub denumirea de “mux”) este disponibila asamblata cu pini de terminatie tata. Multiplexorul RC masoara latimea impulsurilor RC de intrare pe canalul etichetat “SEL” si o compara cu un prag configurat de utilizator (cu ±64 μs histerezis) pentru a decide care dintre intrarile master (M1–M4) si slave (S1–S4) catre mux ar trebui sa apara la canalele de iesire (OUT1–OUT4). Implicit, pragul este aproximativ 1700 μs iar intrarile slave sunt selectate numai cand impulsurile la SEL sunt peste acest prag. Multiplexorul are un mod de invatare ce permite schimbarea pragului si directia activarii. Indicatorul LED galben ofera feedback despre starea RC mux. Cand semnalul RC la canalul SEL se pierde sau este invalid, jumperul FAILMODE optional determina comportamentul de iesire. Daca jumperul este lasat dezactivat, intrarile master intra in control. Daca jumperul este conectat, canalele de iesire raman jos atat timp cat semnalul de la canalul SEL ramane invalid.

La multe servomotoare si ESC-uri, daca raman la nivelul de jos in mod constant, linia de semnal le va opri, lucru de dorit atunci cand semnalele de control sunt slabe. Multiplexorul ia in considerare semnalul RC de la canalul SEL ca fiind valid daca are o frecventa de impuls 10–330 Hz si latime de impuls de 0.5–2.5 ms. Celelalte intrari (S1–S4 si M1–M4) nu sunt restrictionate. Puterea oferita de dispozitivul RC master ar trebui sa fie intre 2.5V si 16V si trebuie sa fie capabila sa ofere curentul necesar servomotoarelor conectate la iesiri. Pinii de putere de la SEL, M1-M4, si canalele OUT1-OUT4 sunt toate conectate la aceeasi sina VM iar mux-ul obtine puterea de la acei pini. Pinii de putere de la intrarile S1-S4 sunt conectati intre ei oe sina VS dar nu sunt utilizati de placa.

Versiunea acestui multiplexor Pololu pentru servomotor RC cu 4 canale, asamblat,vine cu pinii terminatiei lipiti la fiecare orificiu, cu exceptia pinilor extra, de conectare la puterea slave. Un bloc intermediar este inclus pentru utilizare optionala cu pinii jumper FAILMORE. Versiunea asamblata poate fi incorporata intr-un sistem RC existent fata sa necesite lipire aditionala. Spatierea pinilor terminatiei este aceeasi ca la receptoarele RC standard, astfel ca placa functioneaza direct cu servomotoarele RC hobby si cu cablurile servo.

Specificatii:
  • Dimensiuni: 25 x 25 mm
  • Greutate: 4.3 g
  • Tensiune minima de operare: 2.5 V
  • Tensiune maxima de operare: 16 V
