Breakout Adafruit ATtiny816 cu seesaw - STEMMA QT/Qwiic

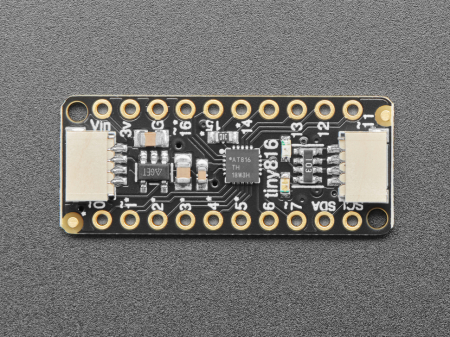

Breakout Adafruit ATtiny816 cu seesaw - STEMMA QT/Qwiic este o placa trei-in-unu. ATtiny816 face parte din ultima generatie de microcontrolere AVR, iarcAdafruit seesaw este un cadru de conversie aproape universal, care permite adaugarea si extinderea suportului hardware pentru orice microcontroller sau microcomputer capabil I2C. In locul expanderilor separati pentru GPIO I2C, ADC-uri, drivere PWM, etc., seesaw poate fi configurat pentru a oferi o gama larga de functionalitati. Cu conectorii STEMMA QT, poate fi utilizata fie ca si controler I2C, fie ca periferic, cu suport plug-and-play.

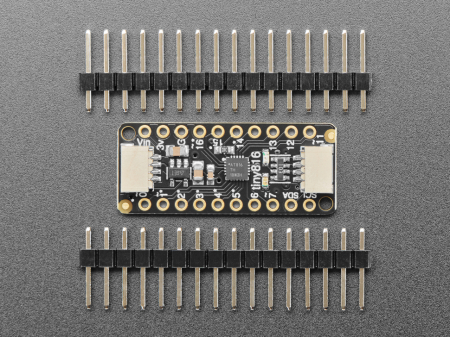

Breakout Adafruit ATtiny816 cu seesaw - STEMMA QT/Qwiic este o mini-placa de dezvoltare ce suporta proiectarea cu ATtiny816, la fel ca ATSAMD09. Fiecare placa vine asamblata si testata, cu cateva benzi de terminatie.

Specificatii:

• Microcontroller 8-bit ATtiny816
• 8KB memorie flash, 512 octeti de RAM, 128 octeti EEPROM
• Oscilator intern ce poate rula pana la 20MHz
• Multiplicator de hardware intern
• Poate rula la putere/logica de la 2V la 5V (fisa tehnica specifica viteza maxima la puterea dorita)

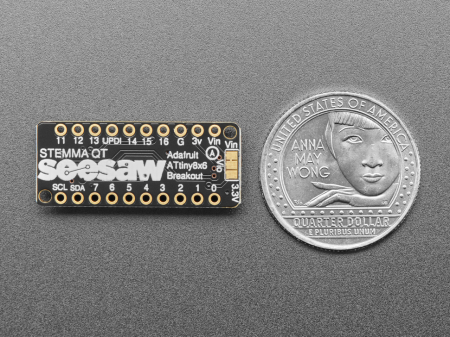

• Regulator 3.3V - implicit, functioneaza la tensiunea Vin, care poate fi 5V, dar exista un jumper de lipire in partea de jos, pentru logica de 3V
• LED de alimentare verde
• LED indicator rosu

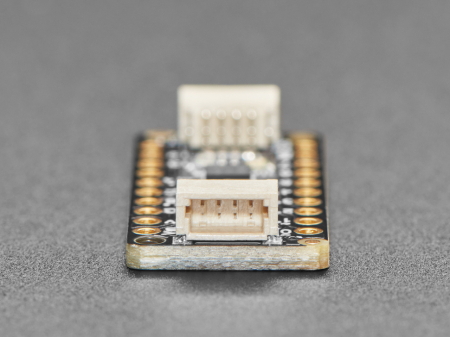

• Doi conectori STEMMA QT I2C cu rezistente pull-up de 10K, conectati la pini 8 si 9

Placa vine pre-programata cu cod periferic seesaw, care ii permite sa actioneze ca un convertor "I2C catre ceva". Utilizand acest breakout cu firmware-ul seesaw, se pot obtine:


• 12 x GPIO cu rezistente pull-up selectabile: 0-5, 6, 8, 11, 14, 15, 16
• 9 x intrari ADC de 10 biti - pini 0, 1, 2, 3, 4, 5, 14, 15, 16
• 5 x iesiri PWM de 8 biti - pini 0, 1, 7, 11, 16
• 1 x iesire NeoPixel (pana la 60 de pixeli)
• 1 x EEPROM cu 127 de octeti de memorie NVM (utila pentru stocarea de jetoane de acces sau adrese MAC mici) - ultimul octet al EEPROM este utilizat pentru selectia adresei I2C
• 1 x iesire de intrerupere, care poate fi declansata de oricare dintre accesorii - pin 6
• 2 x pini de selectie a adresei I2C - pini 12 si 13
• 1 x LED de activitate pe pinul 10, legat la nivel activ scazut

Nota: Placile nu vin cu un bootloader. Pentru dezvoltare pe seesaw (de exemplu, schimbarea configuratiei), este necesara o configuratie separata, de programare UPDI. Firmware-ul este disponibil ca exemplu de schita, compilat folosind megaTinyCore.


Linkuri:

• Adafruit seesaw
• SpenceKonde megaTinyCore
• Programator UPDI
• Schita exemplu firmware
• Documentatia, librariile Arduino/CircuitPython/Raspberry Pi Python, schema, etc
• Ghid introductiv
