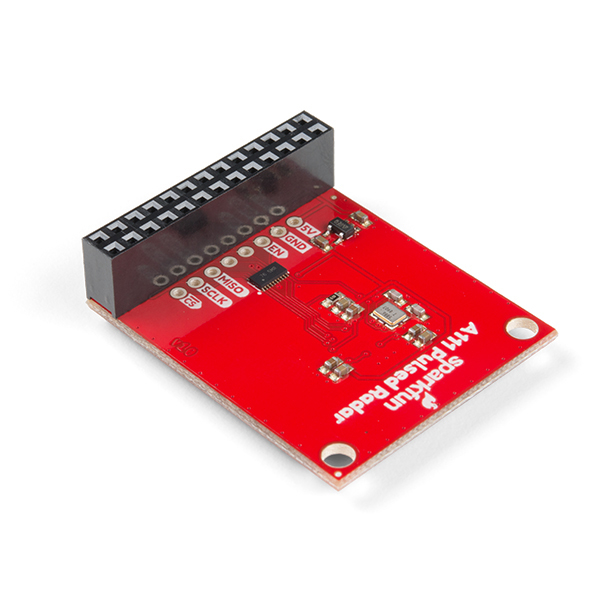

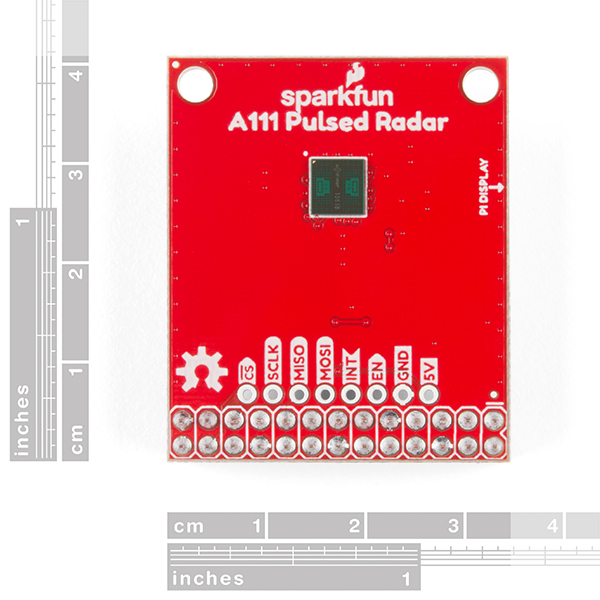

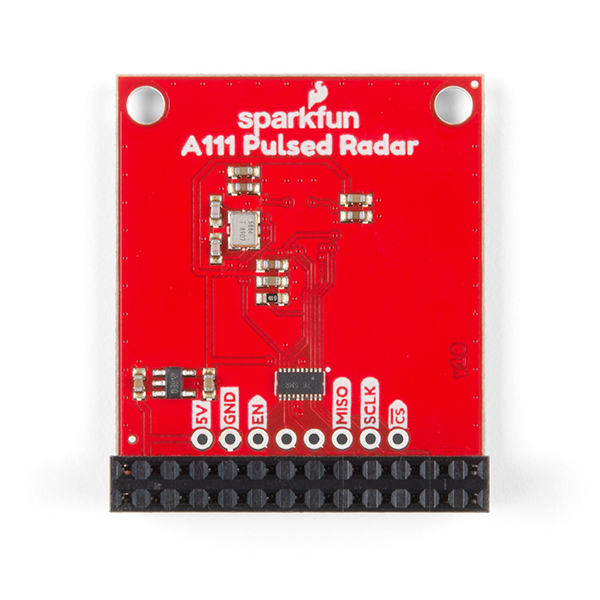

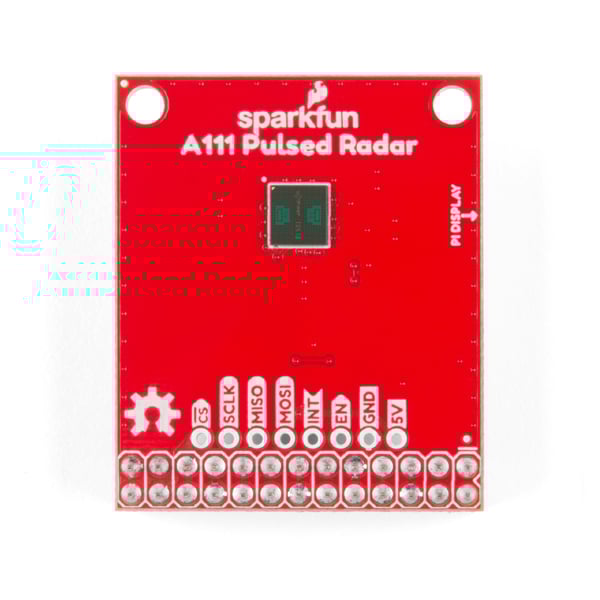

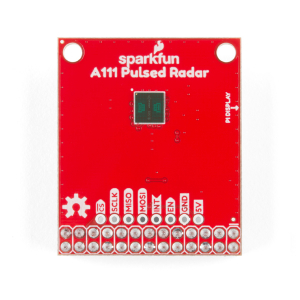

SparkFun A111 breakout radar pulsant

Daca proiectul tau necesita masuratori de distanta de inalta precizie sau detectarea vitezei, miscarii sau a gesturilor, atunci te poti baza pe SparkFun A111 breakout radar pulsant care nu este ultrasonic sau cu infrarosu, ci unul de 60Hz. Placa are chipul singular A111 pentru functia de radar coerent pulsant (PCR) si vine cu antena integrata, precum si interfata SPI capabila de frecvente de pana la 50MHz. Desi scopul principal al A111 este detectarea la distanta, acesta suporta si aplicatiile de detectare a gesturilor, miscarii, materialelor si vitezei la distante de pana la 2 metri.

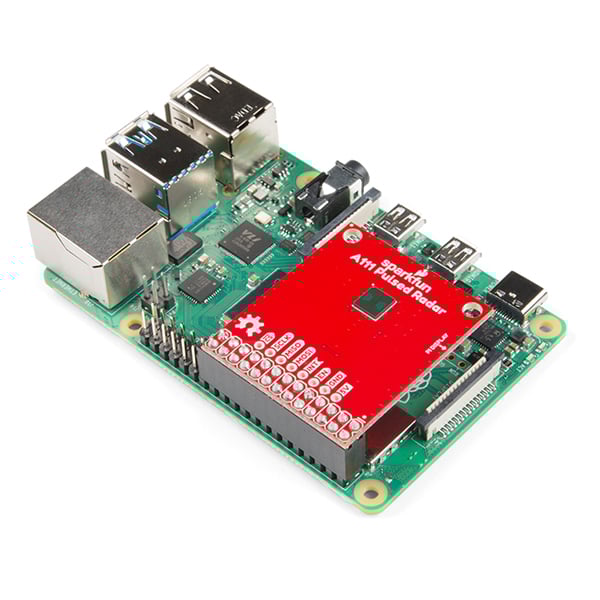

SparkFun A111 breakout radar pulsant include un regulator de 1.8V si conversie de tensiune la nivel logic, oferind acces la toti pinii senzorului radar catre terminatiile de 0.1 inch compatibile cu Raspberry Pi. Placa este conceputa sa stea direct pe Raspberry Pi dar nu acopera toti cei 40 de pini (2x20) de la Raspberry Pi B+ (sau mai nou). Totusi, terminatia de 26 de pini (2x13) este compatibila, in general, cu orice Pi. Pentru cazul in care vrei sa faci conexiunea la o alta platforma ARMv sau ARM Cortex-M manual (pentru ca SDK-ul cu sursa inchisa al A111 suporta momentan doar aceste arhitecturi), poti folosi terminatia de 2x13 separata de placa.


Acconeer a dezvoltat o unealta de vizualizare scrisa in Python, care arata colectarea datelor in timp real. Se numeste Acconeer Exploration Tool si constituie o resursa foarte utila cand incepi lucrul cu radarul pulsant A111. Ca exemplu, unealta poate afisa graficul distantei sau detectarea prezentei,numarand maturarile prin care se trimit datele de la portul de comunicare (SPI sau I2C). De asemenea, unealta suporta atat Windows cat si Linux si necesita Python versiunea 3.6 sau mai noua. Este disponibila in zona fisierelor Github.


Nota: A111 a fost conceput sa functioneze cu un ARMv7 pentru operare la nivel minimal, insa, conform testelor, functioneaza si pe Raspberry Pi 3, 3B+ si 4.


Specificatii:


• Senzor PCR de 60Hz
• Antena integrata
• Distanta de masurare pana la 2m
• Acuratete pana la interval de milimetri
• Interfata SPI - suport frecventa SPI pana la 50Hz
• Toti pinii SPI accesibili
• Regulator de 1.8V integrat
• Conversie de nivel 1.8V la orice tensiune intre 1.8V-5V

Inclus in pachet:


1. 1x SparkFun A111 breakout radar pulsant
2. 1x Terminatie mama de 26 pini (2x13)

Linkuri:

• Schema
• Fisierele Eagle
• Dimensiunile placii
• Ghid de initiere
• Acconeer: Developer
• Cod exemplu
• Unealta explorare Python pe Github
• Fisierele GitHub hardware
