Adafruit Feather RP2040 RFM69 Packet Radio - 868 or 915MHz - RadioFruit and STEMMA QT

Aceasta este Adafruit Feather RP2040 RFM69 Packet Radio (868 sau 915 MHz). Noi numim acestea RadioFruits, varianta noastra a unui microcontroler cu transceiver de radio pachet cu USB integrat si incarcare a bateriei. Este un Adafruit Feather RP2040 cu un modul radio RFM69HCW 900MHz integrat! Este ideal pentru realizarea de retele wireless care sunt mai flexibile decat Bluetooth LE si fara cerintele de putere inalte ale WiFi.

Feather este specificatia plăcii de dezvoltare de la Adafruit, si, la fel ca numele sau, este subtire, usor si iti permite sa zbori! Am proiectat Feather pentru a fi un nou standard pentru nucleele de microcontrolere portabile. Avem alte placi din familia Feather, verifica-le aici.

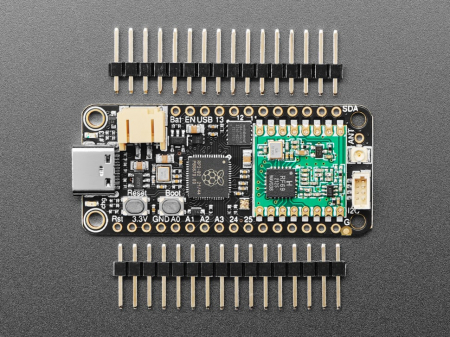

Este ca si cum am fi luat Feather RP2040 si placa de dezvoltare RFM69 900MHz si le-am lipit impreuna. Primesti toate pinii pentru utilizare pe Feather, suportul pentru baterie Lipoly, alimentare / date USB C, NeoPixel integrat, 8MB de FLASH pentru stocarea codului si a fisierelor, iar cu cei 8 pini neutilizati, am conectat toate pinii DIO de pe modulul RFM. Mai este si loc ramas pentru un conector STEMMA QT si un conector uFL pentru conectarea antenelor mai mari.

Aceasta este versiunea radio de pachete RFM69 de 900 MHz, care poate fi utilizata pentru transmisie/receptie fie de 868MHz fie de 915MHz - frecventa exacta a radioului este determinata atunci cand incarci software-ul, deoarece acesta poate fi reglat dinamic. Desi il numim radio de 'pachete' (si el trimite pachete de date) RFM69 poate fi de asemenea folosit pentru transmisie si receptie radio nepachetizata.

In inima Feather se afla un cip RP2040, cu o frecventa de 133 MHz si la o logica de 3.3V, acelasi folosit in Raspberry Pi Pico. Acest cip are un imens 8MB de FLASH QSPI integrat si 264K de RAM! Acest lucru il face ideal pentru crearea de noduri de senzori wireless care pot trimite unul catre celalalt fara multa configurare software.

Pentru a-l face usor de folosit pentru proiecte portabile, am adaugat un conector pentru oricare dintre bateriile noastre de 3.7V Lithium polimer si incarcare integrata a bateriei. Nu ai nevoie de o baterie, va functiona perfect direct de la conectorul USB de tip C. Dar, daca ai o baterie, o poti lua cu tine, apoi conecteaza USB pentru a reincarca. Feather va trece automat la alimentare prin USB atunci cand este disponibila.
