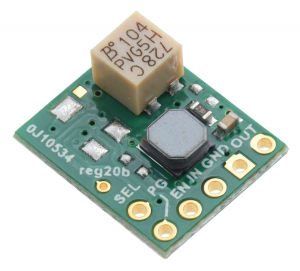

Regulator de tensiune step-up/step-down, cu reglaj fin, S9V11MA 2.5-9V

Regulatorul de comutare step-up/step-down, S9V11MA, produce o tensiune fin ajustabila, intre 2.5V si 9V cand tensiunea este mai ridicata sau mai scazuta decat tensiunea de intrare, aceasta putand varia intre 2V si 16V. (De notat ca tensiunea minima de pornire este 3V, insa, ulterior, opereaza la 2V.) Modulul compact, de 13 x 15 mm, poate oferi un curent de iesire standard, de pana la 1.5A, cand tensiunea de intrare este apropiata de cea de iesire.

Seria de regulatoare de comutare S9V11x (numita si alimentatoare in comutatie, SMPS, sau convertoare DC-DC) foloseste o topologie de tip buck-boost pentru a converti atat tensiunea mai inalta cat si cea mai scazuta, in tensiune de iesire regulata. Regulatoarele preiau tensiuni de intrare de la 2V la 16V si le maresc sau scad pentru o eficienta de peste 85% si un curent de iesire standard de pana la 1.5A. Flexibilitatea tensiunii de intrare oferita de aceasta serie de regulatoare este potrivita indeosebi aplicatiilor ce implica incarcare de la baterie, unde tensiunea bateriei este mai mare ca tensiunea regulata si scade sub acest nivel pe masura ce bateria se descarca. Noile pachete si forme de baterii disponibile elimina restrictia ca tensiunea bateriei sa ramana deasupra nivelului necesar, de-a lungul duratei de viata a acesteia. Modelele din aceasta serie ofera diferite optiuni de tensiune de iesire, de la tensiuni fixe alternative selectabile pana la tensiuni ajustabile ce pot fi setate intre 2.5V si 9V folosind un potentiometru de precizie cu 12 pozitii. Unele versiuni au, de asemenea, un cutoff intre 2-16V, ce poate preveni supra-descarcarea, caracteristica foarte utila pentru chimia bateriei, ce poate fi deteriorata la supra-descarcare (inclusiv Li-Ion si LiPo). Aceste regulatoare au protectie de scurt-circuit iar inchiderea termica previne deteriorarea cauzata de supra-incalzire. Totusi, nu au protectie la tensiune inversa.

De notat si ca, pana cand tensiunea de iesire atinge pragul de tensiune nominala, curentul de pornire este limitat la aproximativ 700mA. Dupa pornire, curentul disponibil este o functie a tensiunii de intrare.

Specificatii:

• Tensiunea de intrare: 2-16V (nota: regulatorul necesita 3V la pornire dar poate opera la 2V ulterior)
• Tensiunea de iesire: 2.5-9V (precizie ajustabila folosind potentiometrul integrat cu 12 pozitii)
• Curent de iesire continuu maxim: 1.5 A (cand tensiunea de intrare este apropiata de cea de iesire)
• Indicatorul power-good poate fi folosit pentru a indica momentul cand regulatorul a atins si mentine tensiunea de iesire-tinta
• Caracteristica de economisire a energiei mentine eficienta inalta la nivele joase de curent; curentul pasiv este sub 1mA cand este activat si aproximativ 7µA per volt la VIN cand regulatorul este dezactivat)
• Protectie supra-temperatura si scurt-circuit, integrata

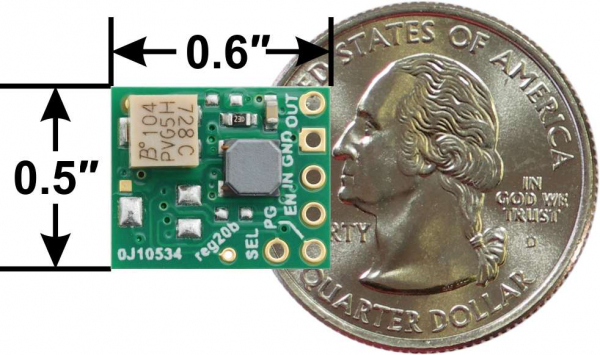

• Dimensiune mica: 12.7 × 15.3 × 6.4 mm

Linkuri:

• Diagrama pentru regulatoarele step-up/step-down S9V11x
• Modelul 3D pentru regulatoarele S9V11x
• Ghidul de perforare pentru regulatoarele step-up/step-down S9V11x

​
