Sparkfun Modul de ceas cu timp real SparkFun RV-1805 (Qwiic)

108,00 Lei
Stoc sku: MOD-136
Stoc epuizat

Durata de livrare: 1 - 3 zile lucratoare

Cod Produs: 00002740 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 5 lei pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (0)

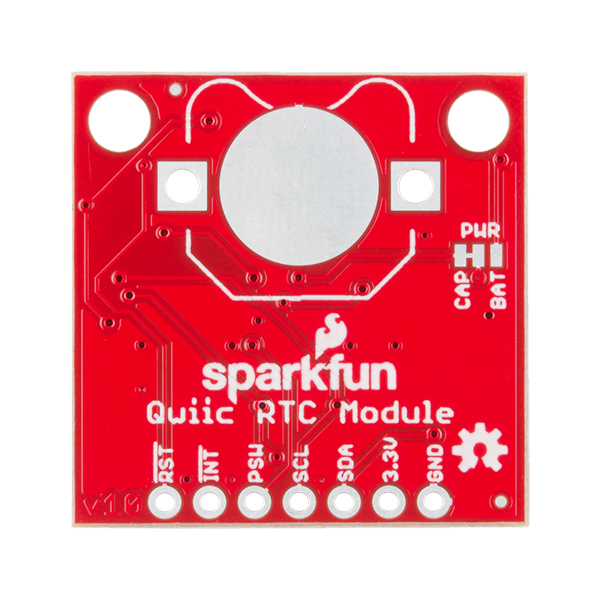

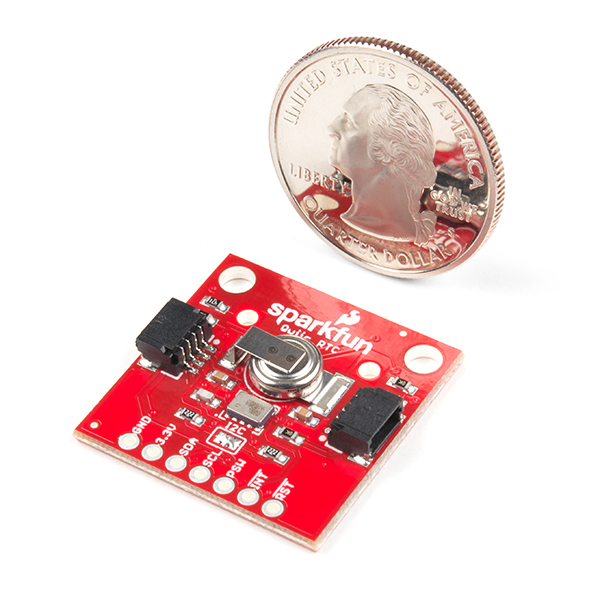

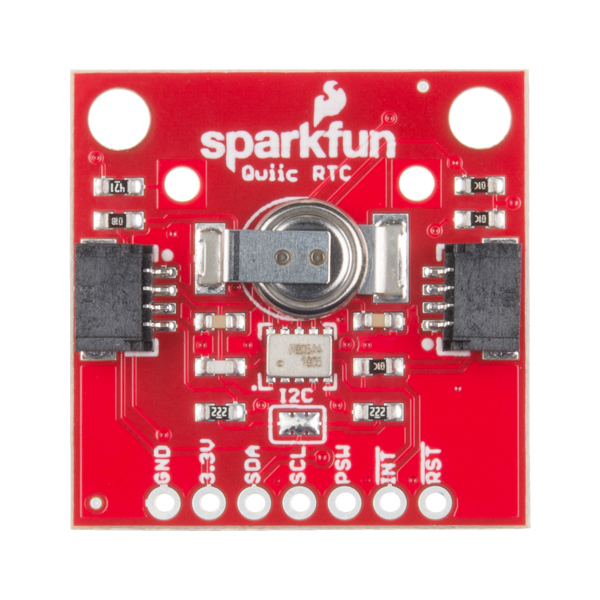

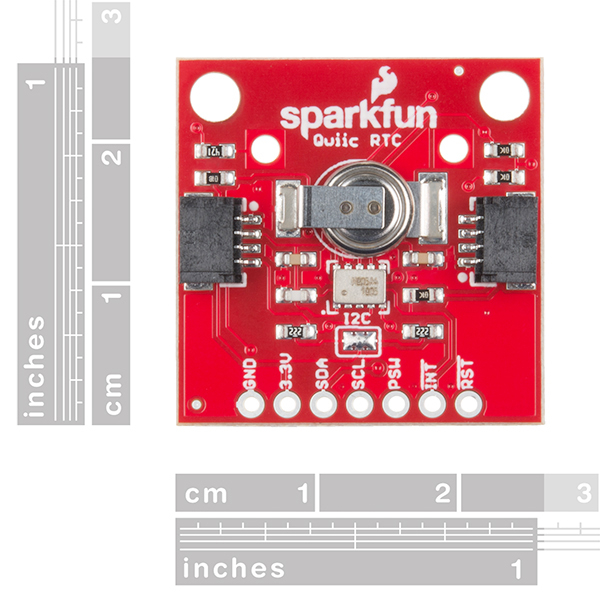

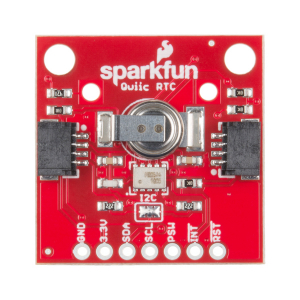

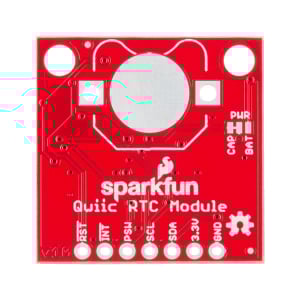

Modulul RTC (Real Time Clock) de la SparkFun este o placa breakout cu suport Qwiic pentru chipsetul RV-1805. Are consum foarte mic (operand la doar 22nA in setarea cea mai joasa) ca sa poata folosi un supercondensator pentru putere de rezerva in locul unei baterii obisnuite. Aceasta inseamna ca obtii destule cicluri de incarcare si descarcare fara degradarea bateriei. Pentru a inlesni si mai mult citirile, intreaga comunicare a fost atribuita exclusiv via I2C, utilizand sistemul Qwiic, astfel ca nu este necesara lipire pentru conectarea la sistemul tau. Totusi, daca vrei sa folosesti o placa breadboard, poti folosi pinii cu spatiere de 0.1 inch.

Chipsetul RV-1805 al modulului RTC are nu unul, ci doua oscilatoare interne: unul de 32.768kHz, cu cristal diapazon, si unul bazat pe RC, cu consum mic, intre care poate comuta, folosind cristalul precis ca sa corecteze oscilatorul RC la interval de cateva minute. Aceasta caracteristica permite modulului sa mentina data si timpul foarte precise, in cel mai rau caz +/- trei minute peste un an.

RV-1805 integreaza si un incarcator trickle astfel ca atunci cand ceasul cu timp real este conectat la alimentator, se va incarca in 10 minute complet, avand capacitatea de a comuta puterea la alte sisteme ca sa aprinda sau sa stinga un consumator mare precum un microcontroler sau motor RF. Exista si optiunea de adaugare a unei baterii la placa, prin lipire, daca supercondensatorul nu reuseste sa mentina proiectul alimentat destul de mult timp (de retinut ca, teoretic, supercondensatorul poate sustine placa in jur de 35 de zile). Astfel poti lasa placa sa stea fara alimentare sau conexiune la lumea exterioara si ora/minutul/secunda/data va fi pastrat(a).

Sistemul de conectare Qwiic este un ecosistem de senzori I2C, actuatori, shielduri si cabluri ce face prototiparea mai rapida si mai putin predispusa la erori. Toate placile cu suport Qwiic folosesc un conector JST de 1mm pitch si 4 pini. Acest lucru reduce spatiul necesar pentru PCB, iar datorita conexiunilor polarizate, nu ai cum sa faci legaturile gresit.

Specificatii:

  • Tensiunea de operare la pornire: 1.6V - 3.6V
  • Tensiunea de operare: 1.5V - 3.6V
  • Temperatura de operare: -40°C - 85°C
  • Acuratetea timpului: ±2.0 ppm
  • Consum: 22nA (Typ.)
  • Adresa I2C: 0xD2
  • Supercondensator pentru putere de rezerva
  • 2x oscilatoare interne
  • 2x Conectori Qwiic
