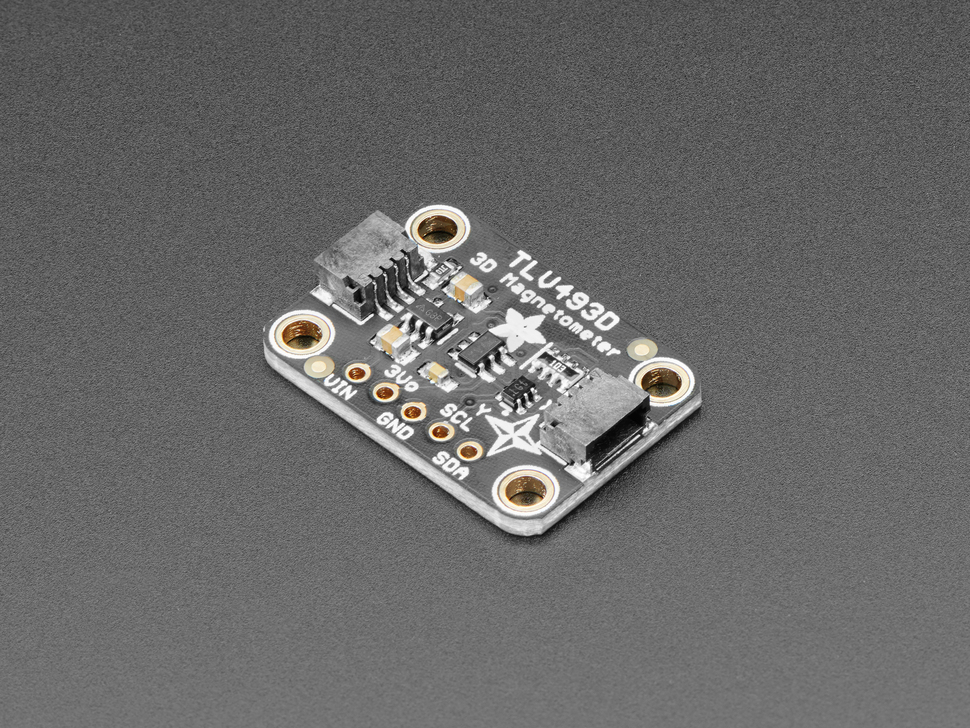

Adafruit TLV493D magnetometru cu 3 axe Stemma Qwiic

Adafruit TLV493D magnetometru cu 3 axe este un senzor foarte util pentru detectarea magnetilor in 3D. Chiar fabricanul, Infineon, recomanda utilizarea la joystick-uri. Il poti folosi si in alte aplicatii interesante, cum ar fi detectarea obiectelor avand atasati magneti, precum capacul unei cutii sau o statuie ce deblocheaza un nivel secret.


TLD493D este foarte bun in masurarea campurilor magnetice apropiate, in trei dimensiuni. Nu este un compas bun pentru ca nu este destul de sensibil ca sa preia campul magnetic al Pamantului, dar il poti folosi la urmarirea miscarii magnetilor din apropiere in trei dimensiuni.


Pentru a simplifica utilizarea Adafruit TLV493D magnetometru cu 3 axuri, modulul a fost plasat pe o placa de circuit de tip breakout impreuna cu circuitul suport, in timp ce un stabilizator de tensiune si schimbatorul de nivel de tensiune il fac utilizabil cu un numar mare de microcontrollere avand niveluri logice de 3.3 V sau 5 V. De asemenea, a fost adaugat un pin special pentru utilizarea excesului de 3.3 V nefolosit de TLV493D.


In plus, breakout-ul are si conectori STEMMA QT compatibili cu SparkFun Qwiic, ca sa il poti folosi cu alte placi echipate similar, fara sa lipesti nimic. Datorita suportului I2C, ai nevoie de numai doua fire (in afara alimentarii) pentru interfatarea cu microcontrollere si poti impartasi acei pini cu alti senzori I2C. Infineon ofera si o librarie pentru utilizarea senzorului cu Arduino si, de asemenea, exista si versiunile pentru CircuitPython si Python pentru Raspberry Pi sau alte computere Linux.


Specificatii:

• Iesire digitala prin interfata I2C standard cu 2 fire, pana la 1 Mbit/sec
• Rezolutie de date pe 12 bit pentru fiecare directie de masurare
• Masurarea campului liniar Bx, By, Bz pana la +130 mT
• Potrivire foarte mare a masuratorii X/Y pentru detectarea precisa a unghiului
• Dimensiuni: 25.4 x 17.8 x 4.6 mm
• Greutate: 1.8 g
