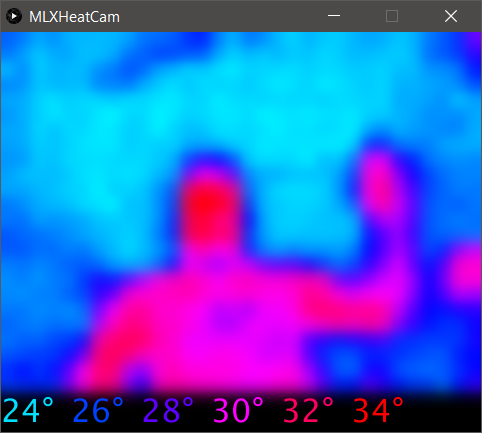

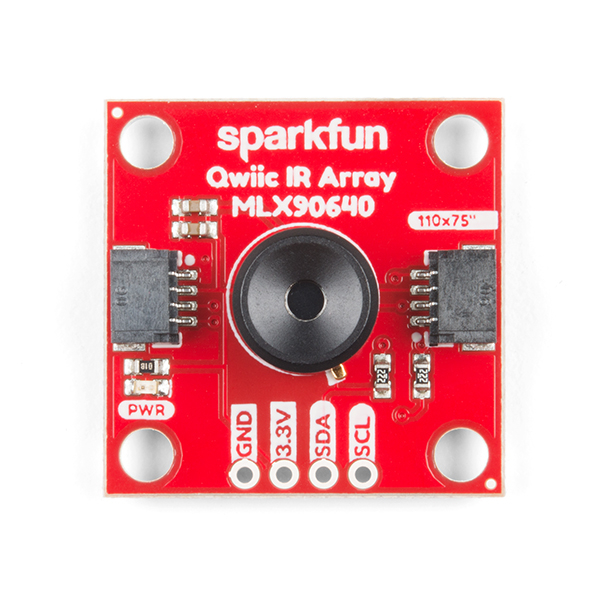

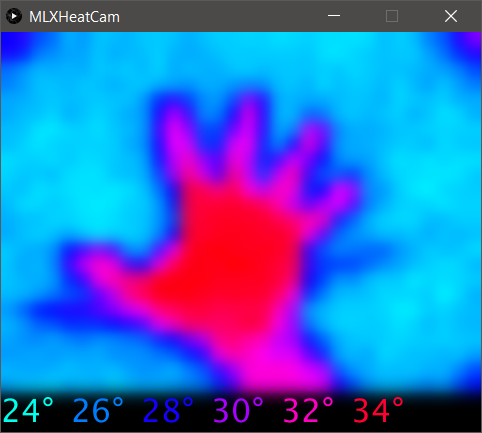

breakout matrice IR SparkFun - 110 grade FOV, MLX90640 (Qwiic) are o matrice de senzori cu termopile, cu care se creeaza o camera termica de rezolutie joasa. Placa se poate folosi la detectarea temperaturilor suprafetelor de la distante de mai multi metri, cu o acuratete de pana la ±1.5°C. Pentru a inlesni obtinerea imaginii in infrarosu, comunicarea se realizeaza exclusiv prin I2C, folosind sistemul Qwiic. Alternativ, exista pini cu spatiere de 2.54 mm pentru placi breadboard.

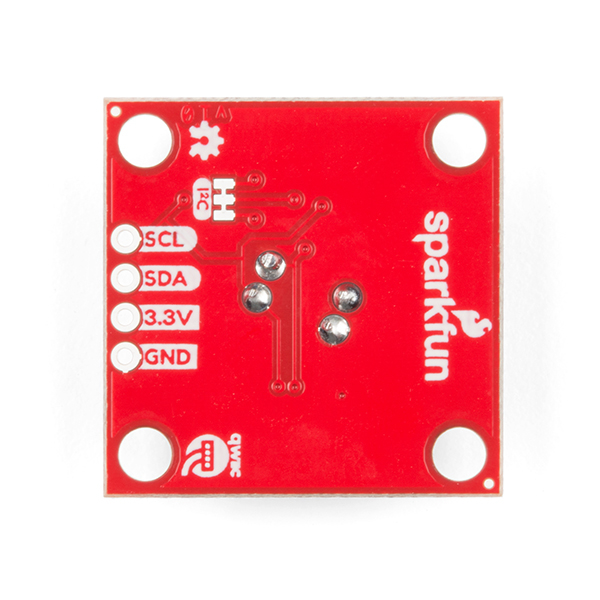

Aceasta placa are un camp de vizualizare de 110°x75°, cu un interval de masurare a temperaturii de -40°C-300°C. Matricea IR MLX90640 are rezistente pull-up atasate la magistrala I2C. Indepartarea se poate face prin taierea urmelor de pe jumperele corespunzatoare de pe spatele placii.
MLX90640 necesita calcule complexe la platforma-gazda, Arduino Uno, sau un echivalent, neavand destul RAM sau flash pentru operarea calculelor complexe necesare pentru transformarea datelor de pixel brute in date de temperatura. Este necesar un microcontroller cu 20.000B sau mai mult RAM. Pentru acest lucru se recomanda un Teensy 3.1 sau mai nou.
De notat ca adresa I2C a MLX90640 este 0x33 si este definita la nivel de hardware. Este necesar un multiplexor/Mux pentru comunicarea cu mai multi senzori MLX90640 pe o singura magistrala. Pentru folosirea mai multor senzori MLX90640, se recomanda o placa breakout Qwiic Mux.
Specificatii:
- Tensiunea de operare: 3V-3.6V
- Consum de curent: ~18mA
- Camp de vizualizare: 110°x75°
- Interval de masurare: -40°C-300°C
- Rezolutie: ±1.5°C
- Rata de refresh: 0.5Hz-64Hz
- Adresa I2C: 0x33
- 2x Porturi de conectare Qwiic
