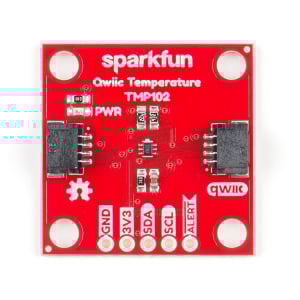

Breakout senzor temperatura digital SparkFun TMP102 (Qwiic)

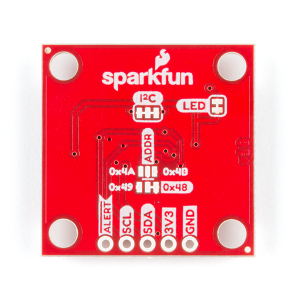

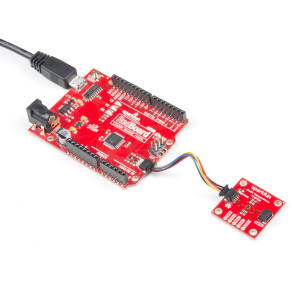

Cum toti avem nevoie sa cunoastem temperatura, placa breakout senzor temperatura digital SparkFun TMP102 (Qwiic) a fost special conceput sa simplifice procesul de masurare. Bazat pe modelul original, senzorul vine acum cu conectori Qwiic pentru a integra placa in sistemul plug-and-play Qwiic, iar pinul de adresa a fost inlocuit cu jumper de adresa. Daca, totusi, vrei sa folosesti o placa breadboard, poti folosi pinii cu spatiere de 2.54 mm.


TMP102 insusi este un senzor de temperatura digital usor de utilizat de la Texas Instruments. In timp ce unii senzori digitali folosesc tensiune analogica pentru reprezentarea temperaturii, TMP102 foloseste magistrala I2C de la Arduino pentru comunicarea temperaturii. Senzorul este capabil sa citeasca temperaturi la o rezolutie de 0.0625°C, cu o precizie de pana la 0.5°C.


Placa breakout senzor temperatura digital SparkFun TMP102 (Qwiic) are rezistori pull-up de 4.7kΩ integrati pentru comunicarea I2C si opereaza la 1.4V - 3.6V. Comunicarea I2C utilizeaza semnalizare cu canal deschis astfel ca schimbarea de nivel nu este necesara.


Specificatii:

• Foloseste interfata I2C
• Adresa I2C: implicit 0x48 (Sunt disponibile trei adrese aditionale.)
• Rezolutie: 12-bit, 0.0625°C
• Precizie temperatura tipica: ±0.5°C
• Senzor de 3.3V
• Suporta pana la patru senzori TMP102 simultan pe magistrala I2C
• 2x Conectori Qwiic

Linkuri:

• Schema
• Fisierele Eagle
• Ghid de conectare
• Fisa TMP102
• Pagina informativa Qwiic
• Libraria Arduino
• Fisierele hardware GitHub
