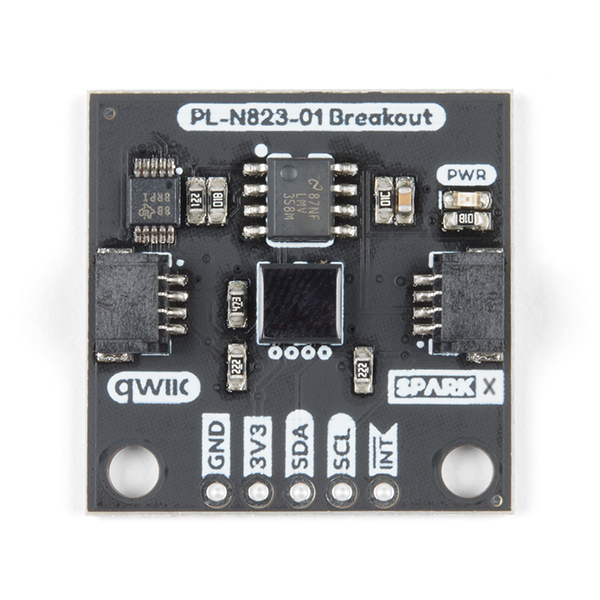

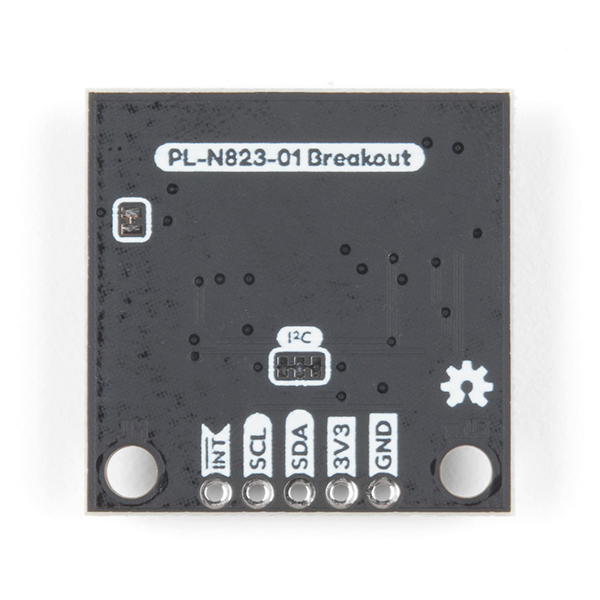

Daca ai nevoie sa monitorizezi un spatiu ca sa nu dispara obiecte sau vrei sa faci luminile sa se aprinda cand intri in camera cu mainile ocupate de sacosi, te poti baza pe placa
breakout SparkFun IR Qwiic. Placa utilizeaza senzorul infrarosu pasiv, fara lentile, PL-N823, de la Kemet Corporation, care foloseste efectul piroelectric al ceramicii absorbind razele infrarosii emise de corpul uman. Senzorul are un unghi de vizualizare de 60 de grade, consum mic si profil de mici dimensiuni, ceea ce-l face ideal pentru mai multe necesitati vizuale. Desi este un senzor infrarosu fara lentile, plasarea lui in spatele unui material precum sticla, acrilicul sau polietilena poate amplifica distanta la care poate detecta. Distanta de detectare variaza in functie de tipul materialului utilizat, insa PL-N823 poate detecta pana la 2 metri.
Este disponibil un cod exemplu scris folosind libraria ADS1015. Placa
breakout SparkFun IR Qwiic include un ADC care cuantifica tensiunea amplificata a sursei senzorului IR. De asemenea, disponibil este si un exemplu de detectare ce poate notifica utilizatorul atunci cand cineva face semn cu mana de-a lungul senzorului.
Specificatii:
- Configuratie SMD capabila de reflow
- Nu sunt necesare lentile
- O lentila poate fi atasata la senzor
- Unghi de vizualizare larg, de pana la ±60 grade (fara lentile)
- Unghi de vizualizare de pana la ±37/±28 grade (cu lentile)
- Detectare posibila prin sticla sau rasina
- Consum mic, in interval de μA
- Performanta unde radio excelenta in banda de frecventa inalta

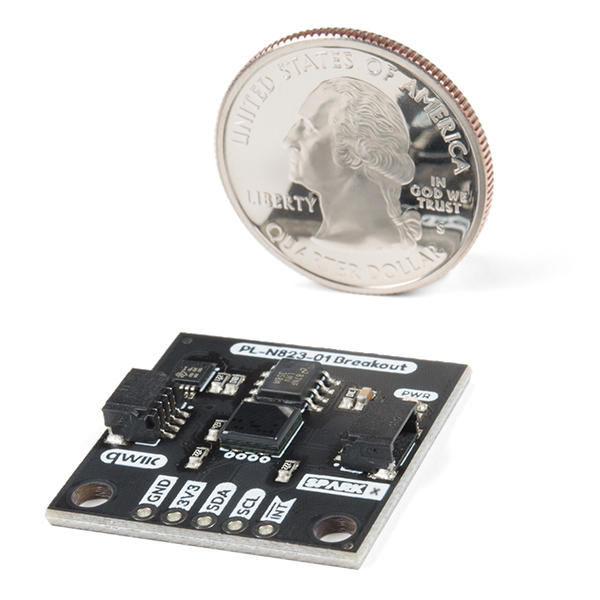

- Profil mic si compact: 5.0 x 4.8 x 1.7 mm
